Двух ступенчатый терморегулятор для паяльника 220 вольт

Набросал съемку и сварганил под неё программку. А так как
нахожусь на работе, не могу проверить в железе. Дома буду не скоро, а уж
хочется проверить в работе. Возможно, кто ни будь возьмется проверить сей
прибор на макетке. Дело в том что в Протеусе при симуляции индикатор не
отображает правильно мощность. А в Ldmicro всё работает как надо.
Регулирование происходит, как и задумывалось.

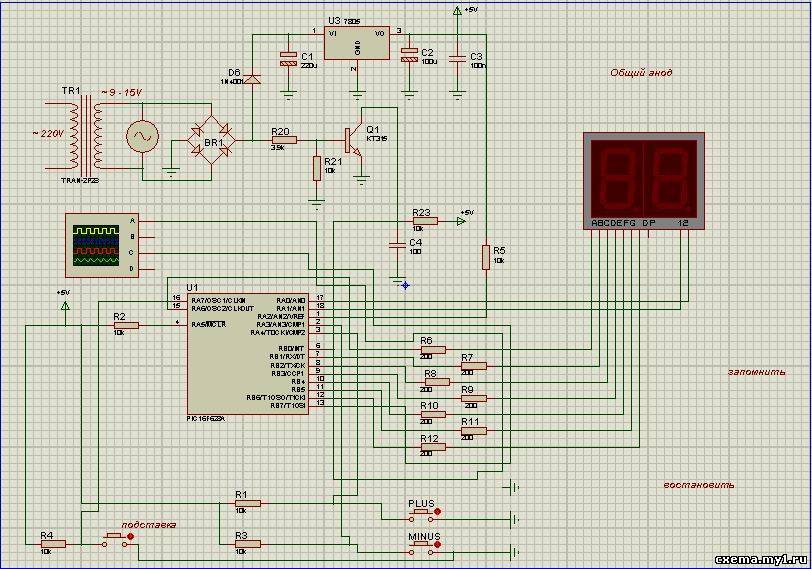

 Немного по схеме.
Мощность меняется кнопками PLUS и MINUS.
При нажатой кнопке ПОДСТАВКА паяльник находится в подставке. При снятии с
подставки кнопка размыкается. Задание выходной мощности производится в том положении,
в каком находится паяльник.



 Регулирование
производится за счёт подсчёта полупериодов и сравнивается с заданным значением.
Например, задано 40% то на паяльник придёт 40 полуволн в секунду, а остальные
прибор не пропустит.



 Если будет
использоваться твердотельное реле, то оно должно быть без Zero Cross. Схема в
Proteus не полная.


Новый файл доработан

ЗДЕСЬ
