Автоматический регулятор скорости вращения вентилятора на PIC12f675 (Реобас)

Давно хотел спаять для ПК регулятор скорости вращения вентилятора, но всё что находил в просторах интернета меня не устраивало: то схема не рабочая, то не отвечала требованиям (то то, то это, то пятое-десятое), в итоге решил сам разрабатывать. Изначально всё задумывалось на паре таймеров 555, но в силу некоторых причин, я отказался от такой реализации, и тут как нельзя кстати пришлись мои некоторые знания по микроконтроллерам. Итак в схеме должен быть датчик температуры, собственно сам МК и силовая часть на транзисторе. В качестве датчика я выбрал LM335, у него при изменении температуры на 1 градус меняется напряжение на выходе на 10 мВ., подключил стандартно, как описано в даташите. Для того, чтобы замерить это изменяющееся напряжение на выходе нужен МК со встроенным модулем АЦП (можно обойтись и без АЦП, но тогда нужно выбрать другой датчик, например DS18 и реализовывать последовательный интерфейс, но это уже другая история), для моей схемы подошёл 8 выводной МК PIC12f675, в качестве ключа использовал N-P-N транзистор КТ815г. (схему набросал быстро ради проверки работоспособности, так что прошу сильно не пинать за соединение на массу в центре картинки)))

Далее я заметил особенность: без вентилятора ШИМ работал корректно, то есть если время высокого-низкого уровня было 50%-50%, то напряжение на выходе показывало 6 вольт, но при подключении вентилятора оно таинственным для меня образом подскакивало на разных моделях от 7 до 9 вольт, при распотрошении одного вентилятора выяснилось, что там стоят конденсаторы, вот они то и сглаживают напряжение, поэтому пришлось делать не линейную зависимость температура-напряжение, а что то похожее на экспоненциальную зависимость

снизу на графике температура, на ось y не стоит обращать внимания-это числа для записи в МК (если кто то захочет разобраться, то число 50 соответствует напряжению 12В), при включении ПК в течении примерно 2 сек происходит раскрутка вентилятора, то есть МК открывает транзистор и получив заветные 12 В. вентилятор начинает бешено крутиться, затем успокаивается и схема переходит в штатный режим, далее на графике видно, что регулировка начинается не с нуля, а с чуть более высокого уровня, значение этого "чуть" находится экспериментальным путём, так чтобы вентилятор слегка крутился, а не стоял на месте. Верхний предел-это 55 градусов, дальше вентилятор получает 12 вольт (ну за минусом падения напряжения на транзисторе)предел регулировки по температуре 80 градусов, я думаю ни у кого домашний ПК и до этой температуры не дотянет), во всяком случае не стоит его гонять до таких режимов.
печатка сделана в Sprint-layout, для завалявшегося кусочка текстолита шириной 25 мм.
 Как выяснилось позже, есть небольшой недочёт: нужно добавить в схему сглаживающий фильтр для питания МК, в качестве которого служит конденсатор на 10мкФ, так как сразу место не предусморел, то пришлось припаивать его со стороны проводников. Слева 2 красных прямоугольника-конденсаторы 15пФ, затем место под кварц (сам кварц не обозначен), ну а далее я думаю всё понятно. Питается всё это от БП компьютера, слева на печатке верхний вывод- 5Вольт (красный провод), средний- масса(чёрный), нижний- 12 вольт (жёлтый). Можно конечно в плату 12 вольт и не вводить, а напрямую подключить к красному проводу вентилятора, как говорится на вкус и цвет... чёрный провод вентилятора подключается к коллектору транзистора (самая крайняя контактная площадка справа внизу)

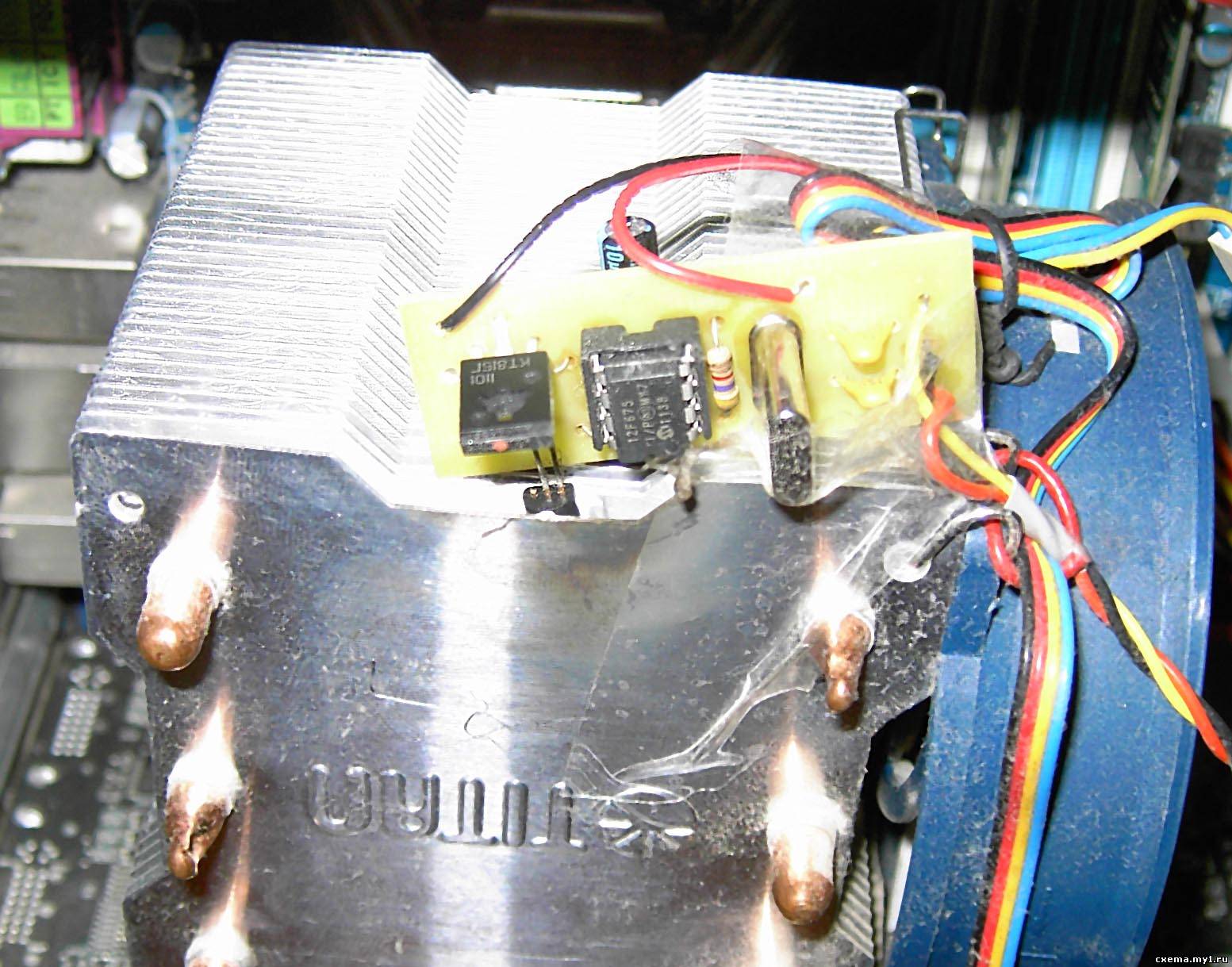

А вот как это выглядит на радиаторе. Супер крепёж я не стал разрабатывать, по сути всё держится на 2 тонких ножках датчика температуры (1 откусывается за ненадобностью) и плюс скотч, который выполняет функцию диэлектрика, так как ногами там никто не топчет-считаю этого достаточным. На плоскую сторону датчика нанесена паста КПТ-8, ребра радиатора развинуты, так чтобы поместился датчик.

 Результатом остался доволен, дома стоят 2 компа, до этого шумели примерно одинаково, после внедрения "нано" технологий разница в шуме стала ощутимая.

продолжение темы: доработка платы под SMD компоненты







 прошивка МК для вентилятора 90 мм на процессоре

плата в Sprint Layout (убрана цепь питания 5 Вольт, вместо неё добавлен стабилизатор 78l05 в SMD исполнении, добавлен сглаживающий конденсатор для питания МК, добавлен разьём для вентилятора, разводка должна подойти для всех, но лучше проверять конкретный экземпляр)

Плата SMD (lay)

Плата DIP(lay) Скачать




Категория: Все для "кулера" (Вентилятора) | Добавил: sanyaav (23.06.2012) | Автор: Алябин Александр
Просмотров: 25933 | Комментарии: 28 | Теги: PIC12f675, реобас, вентилятор, регулятор | Рейтинг: 4.6/7


Всего комментариев: 281 2 3 »
0
28 sanyaav   (27.02.2018 11:38)
muzrty, используйте winpic800, последние ячейки изменять не нужно, в случае уменьшения максимальные обороты понизятся, в случае увеличения большее число будет вычитаться из меньшего, что приведёт к ошибкам в программе.

0
27 muzrty   (27.02.2018 01:15)
Целый день промучился с программатором. Прошил из под виндовс 7 х64 прогой IC_prog c первого раза отлично, железо было не при чём. Это новичкам вдруг пригодится совет.
Схема классная поставил в блок питания.

Но надо сделать что бы чуть чуть при меньшем нагреве начинал обороты добавлять, какие ячейки редактировать видел но что то делаю не так наверное, подскажите хочу под свой вентилятор адаптировать температуру. После редактирования шим отказывает совсем. Как правильно отредактировать ячейки программы? И запутался с переводом в шестнадцатиричную систему.

0
26 muzrty   (24.02.2018 18:12)
Хорошая работа. Собирал много схем но эта то что надо. Использую в своём блоке питания-зарядке.

0
25 brys99   (13.11.2016 18:36)
Ясно...Спасибо за информацию...

0
24 sanyaav   (12.11.2016 19:05)
Программировал HS режим, по даташиту для него можно поставить конденсаторы емкостью 15-30 пФ

0
23 brys99   (12.11.2016 18:33)
Вопрос такой возможно заменить конденсаторы С3 и С4 на другой номинал..

+2
22 brys99   (20.10.2016 19:06)
Добавил плату в DIP исполнении, смотрите внизу статьи....

0
21 Azaka   (18.10.2016 18:53)
Спасибо Вам за труд! Было бы здорово, особенно для начинающих, разместить перечень необходимых компонентов (их взаимозаменяемых аналогов), а также печатные платы в Sprint-Layout для обоих вариантов (smd компонеты редкость в некоторых районах).

0
20 DG   (23.06.2016 21:06)
Нельзя, в PIC12F629 нет АЦП на 7 ноге

0
19 brys99   (23.06.2016 19:28)
sanyaav можно использовать PIC12F629 в этом проекте.

1-10 11-20 21-28
