Решил поделиться с вами схемой мультимедийной акустики формата 2.1 DowellSP-700.

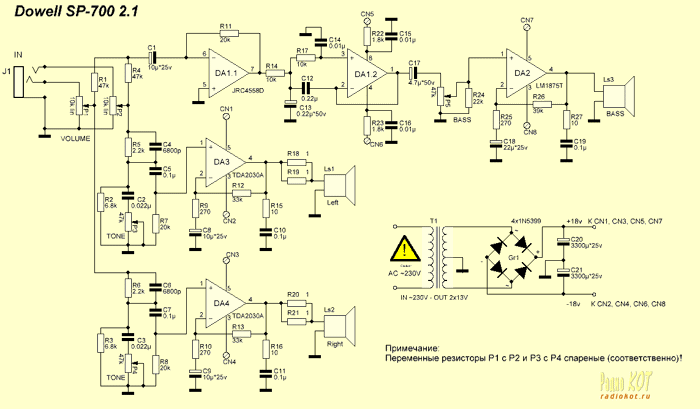

Сразу привожу принципиальную электрическую схему, которую собственноручно «срисовал» с имеющегося саба.
Устройство собранно на широко распространённых повсюду и везде микросхемах УМЗЧ TDA2030Aи LM1875T. Мощность, указанная в паспорте составляет: для сателлитов 2x12W, сабвуфер - 30W.
Фильтр низких частот (ФНЧ), собран на сдвоенном операционном усилителе JRC4558D, который «обрезает» частоты более ~300Hzдля работы сабвуфера. УМЗЧ собраны по типовым схемам из даташитов. БП состоит из трансформатора (T1)с двумя вторичными обмотками (по 13в каждая), диодного моста (Gr1) и фильтрующих конденсаторов (C20, C21). Установленных емкостей естесственно маловато. Поэтому я бы рекомендовал добавить хотя бы по одному конденсатору (~6800uF*25V)в плечо, для уменьшения просадок по питанию. Также вместо моста на 4 диодах лучше применить готовый диодный мост на несколько ампер (5Aхватит с лихвой). Также для улучшения качества и мощности звука, микросхемы TDA2030A можно заменить на TDA2050 или на ту же LM1875T, без изменения принципиальной схемы, т.к. цоколевка у них совершенно одинаковая. Также можно исключить из схемы сопротивления R18-R21.
Все подключения по питанию помечены CN №.. соответственно .
