Терморегулятор для теплиц
    Принципиальная схема и пример установки в
теплице терморегулятора на микроконтроллере ATmega8.

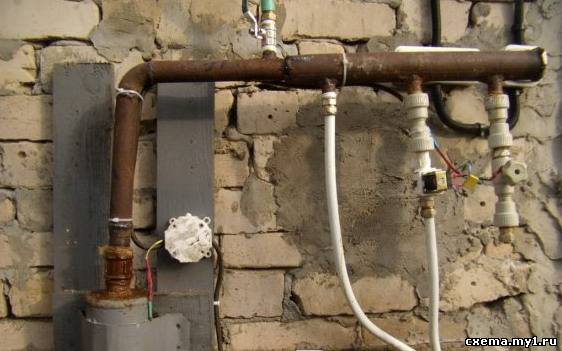

Один из способов обогрева теплиц - это использование электроэнергии. При хорошей и умной автоматике можно обеспечить высокий коэффициент полезного действия системы обогрева, а также простоту обслуживания и автоматизацию в поддержании заданной температуры. Эффективность теплицы можно заметно повысить, если сделать подогрев почвы и поддержание температуры воздуха. При разработке данного устройства был применен самодельный электрокотел 5 кв. Два ТЭНа 2+3 кв. Можно в работе использовать по одному ТЭНу, сейчас тепло на улице, так что и один ТЭН вполне справляется с поставленной задачей. Обогревает тепличку 11 на 5 метров, высота по центру - 3 м, двойная пленка, теплица углублена в землю на один метр. Блок управления отслеживает пять точек и управляет тремя контурами. Две - теплая грядка, температура помещения. В меню прибора можно установить для каждого контура свою температуру и гистерезис. Отдельно для каждого контура устанавливается дневная и ночная температуры.


Терморегулятор предусматривает также контроль температуры теплоносителя для аварийного отключения котла при перегреве, а также возможность подключения датчика температуры для наблюдения за дополнительным параметром (например, температура наружного воздуха). Время перехода с дневного режима на ночной и наоборот устанавливается в меню и является общим для всех контуров. Работа насоса управляется блоком автоматики. Если температура вышла на заданные параметры и котел отключился - насос ещё проработает установленное время и выключится. Насос применен один общий, на тёплые грядки и на помещение. Тёплые грядки и температура воздуха, управляются электроклапанами, на 12 вольт. Принципиальная схема терморегулятора:


  Так выглядит фото спаянной платы со стороны дорожек:


1. Инструкция работы автоматики

Микроконтроллер терморегулятора работает с 5-ю датчиками DS18B20. Датчики подключены на одну шину. Возможно, надо будет уменьшить R1. МК различает датчики по их серийному номеру. При изготовлении первый раз придется методом тыка определить, какой датчик за что отвечает и установить их соответствующим образом.




Данные отображаются в формате целых чисел, десятые отбрасываются, незначащие нули гасятся. Диапазон температур от -9 до +99 градусов. При выходе температуры за пределы или при ошибке датчика на дисплее -- вместо показаний соответствующего датчика.
При первом подключении при успешной инициализации всех 5-и датчиков их серийные номера запишутся в EEPROM. Это позволит в дальнейшем корректно работать в случае, если некоторые датчики демонтированы или неисправны. В случае замены датчиков необходимо стереть EEPROM и включить устройство. Стереть EEPROM пока возможно только в программаторе. Потом может придумаю как это сделать через меню. МК будет работать без кварца 8 МГц. Должны быть соответствующим образом установлены FUSE. Индикатор на базе процессора HD44780.




2. Работа с терморегулятором
1. Кнопка «MENU» по кругу листает страницы меню.
2. В меню настроек (Установка) параметр, доступный для установки, мигает.
3. Установка кнопками PLUS/MINUS как обычно.
4. Часы на DS1307. Время выводится в формате чч:мм:сс. Формат отображения 24-х часовый. Доступ к часам через меню. На странице доступны установки времени – по очереди: секунды (кнопки PLUS/MINUS обнуляют значение секунд), минуты, часы. Выставляется время включения дневного режима – день и ночного – ночь. Для режимов формат вывода чч:мм. Настройки часов заносятся в память DS1307.
5. Переход от одного параметра к другому кнопками UP/DOWN. Кнопки работают по одиночному нажатию, независящему от длительности.
6. Через 10 секунд от последнего нажатия настройки запишутся в память. Дисплей перейдет в основной режим.
7. При нажатии на любую кнопку, а также при подаче питания включается подсветка. Подсветка отключится через 30 сек от последнего нажатия на кнопки.
3. Алгоритм управления котлом
1. При подаче питания на устройство контроллер опрашивает датчики, считывает информацию с часов реального времени. Контроллер сравнивает текущее время с заданными для дневного и ночного режимов и выбирает соответствующие настройки для работы терморегуляторов.
2. Примерно через 5 сек устройство активируется и начинает управлять котлом.
3. Если температура с датчиков Пол-1, Пол-2 или Офис становится ниже заданной, то включается в работу насос, нагреватель и подается напряжение на соответствующий исполнительный механизм подачи теплоносителя в данный контур. Когда температура повысится выше заданной на величину гистерезиса, то нагреватель отключается, насос остается в работе на время 30 сек для обеспечения охлаждения нагревательного элемента до безопасной температуры. Для обеспечения протока воды через контур котла подача теплоносителя остается открытой в данный контур на время работы насоса. Если работа котла необходима для другого контура, то теплоноситель перекрывается на уже ненужный контур сразу.
4. Аварийный режим
1. Если температура теплоносителя превысила заданную для параметра Котел, независимо от состояния датчиков включается насос, нагреватель отключается, а для обеспечения протока воды через котел открывается контур Офис.
2. При неисправности датчика какого-либо контура данный контур считается отключенным, если по нему работал нагреватель, то через 30 сек, насос и контур отключатся.
3. В случае неисправности датчика температуры теплоносителя при работающем котле, прибор переведет котел в режим, как указано в п. 4.1.
