Привет ВСЕМ! Многие радиолюбители, после того как сделали очередную свою поделку, встают перед дилеммой – куда всё это «впихнуть», да и так, чтобы потом людям не стыдно было показать. Ну с корпусами допустим в настоящее время, это не такая уж и большая проблема. Сейчас можно встретить в продаже много готовых корпусов, или использовать для своих конструкций подходящие корпуса от какой либо вышедшей из строя и разобранной на детали радиоаппаратуры, так же применять в своих поделках строй материалы или вообще, что под руку попадет.

Все эти элементы стараюсь распределить на панели равномерно, для надёжного крепления всех её составных частей между собой и крепления самой панели на корпусе будущей конструкции.
Как пример - на первом фото крепёжные места будущего блока питания, обвел красными прямоугольниками - это у меня сопротивления переменные, гнезда типа «банан», выключатель.
На втором фото, второго варианта исполнения блока питания – все аналогично. На третьей фотографии следующего варианта передней панели – это держатели LED, энкондер, гнезда, выключатель.

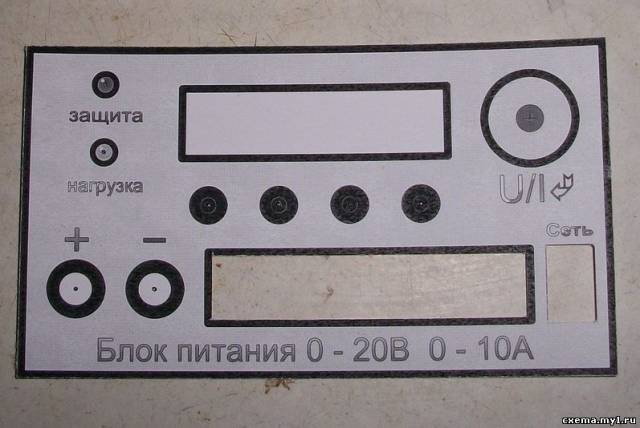

2 - Потом рисую в программе FrontDesigner_3.0 переднюю панель и распечатываю на принтере (дома имеется ч/б принтер) так сказать черновой вариант.

3 - Из оргстекла (еще его называют акриловое стекло или просто акрил) вырезаю заготовку для будущей панели. Беру оргстекло в основном у рекламщиков. Иногда они его и так отдают, а иногда приходится брать и за деньги.

4 - Дальше на распечатанном черновом рисунке платы, размечаю центры всех будущих отверстий и шилом делаю проколы в в них.

5 - Потом через эти проколы, маркером делаю разметку на акриле (оргстекле) и на корпусе своей будущей конструкции.

6 - Также на корпусе делаю разметку под все другие имеющиеся отверстия на панели, на индикаторы, выключатели и прочее…

7 - А как же закрепить на передней панели, или корпусе конструкции индикатор или дисплей?? Если корпус конструкции изготовлен из пластика, то это не проблема – просверлил отверстие, раззенковал, поставил винты с потайной головкой, опорные шайбы под дисплей (или трубочки) и всё, проблема решена. А если металл, да ещё тонкий? То тут так не прокатит, идеально ровную поверхность под передней панелью таким способом не получить и внешний вид уже будет не тот.
Можно конечно попробовать посадить винты с обратной стороны корпуса и на термо клей или приклеить "эпоксидкой", кому как нравится. Но мне так не нравится, как то уж слишком по-китайски, для себя же любимого делаю. Поэтому здесь я поступаю немного иначе.

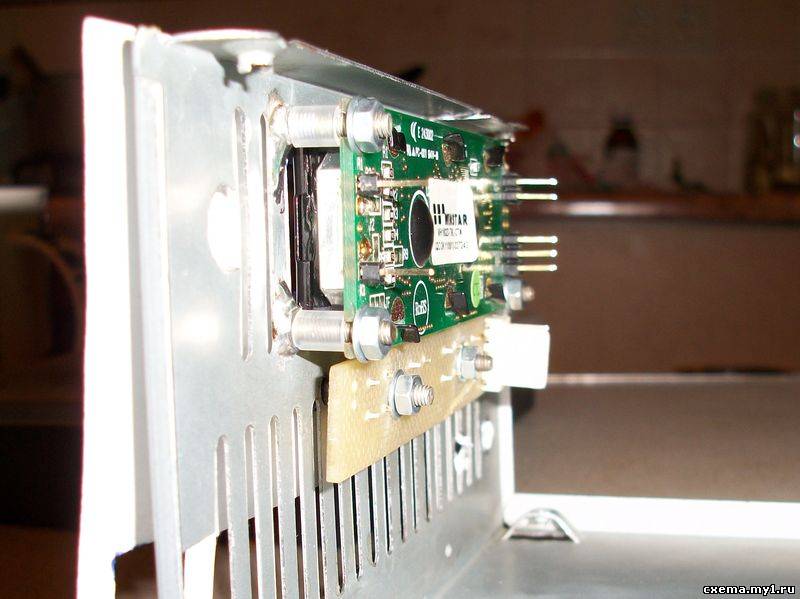

Беру подходящие по длине винты с потайной головкой (такие легче паять). Места крепления винтов и сами винты залуживаю припоем (и флюс для пайки металлов), и припаиваю винты. С обратной стороны получается может не очень эстетично, зато дешево, надёжно и практично.

8 - Потом, когда всё готово и все отверстия просверлены, вырезаны и обработаны, распечатывается рисунок панели на цветном принтере у себя дома (или у соседа). Можно распечатать рисунок там, где печатают фотографии, предварительно нужно экспортировать файл в графический формат и подогнать его размеры под предполагаемую панель.

Далее собираю весь этот «бутерброд» воедино. Иногда, чтоб не было видно гайки от переменного сопротивления, приходится чуть спиливать его шток (стачивать вал). Тогда колпачок садится глубже и гайки из под колпачка практически не видно.

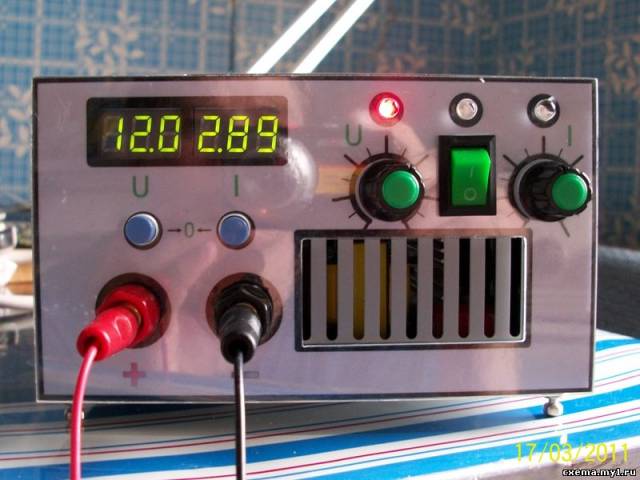

9 - Вот посмотрите некоторые экземпляры передних панелей моих конструкций, часть из которых изображена ещё и в начале статьи под заголовком. Может конечно не "супер-пупер", но вполне прилично, и показать друзьям будет не стыдно.

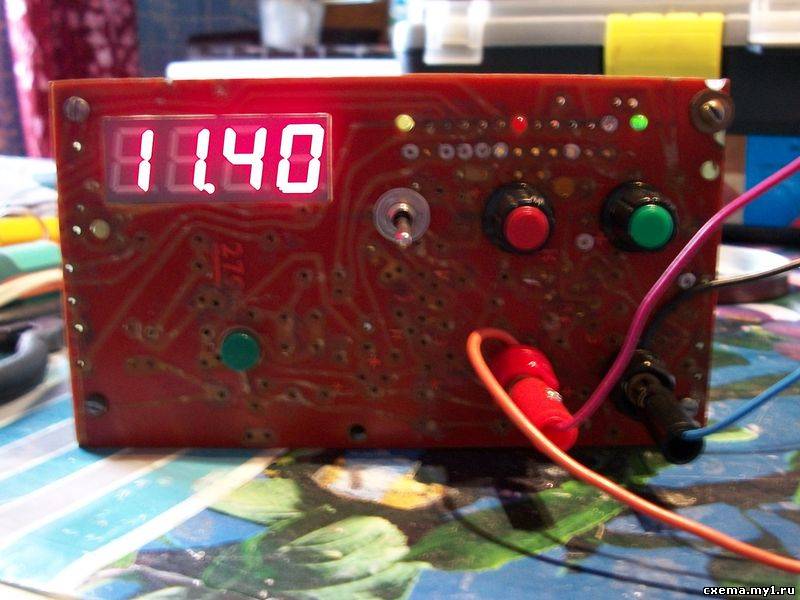

Или вот ещё пара конструкций, где передняя панель изготавливалась по такой же технологии

Ну вот, в принципе и всё, что я хотел Вам рассказать!
Конечно, каждый сам для себя выбирает доступные ему пути в своём творчестве, и ни в коем случае я не навязываю Вам принимать мою технологию за основу. Просто может быть кто то возьмёт её, или какие то её моменты себе на вооружение и просто скажет мне спасибо, и мне будет приятно, что мои труды кому то пригодились.
