666	Мощный усилитель низкой частоты 140 Вт на TDA7293

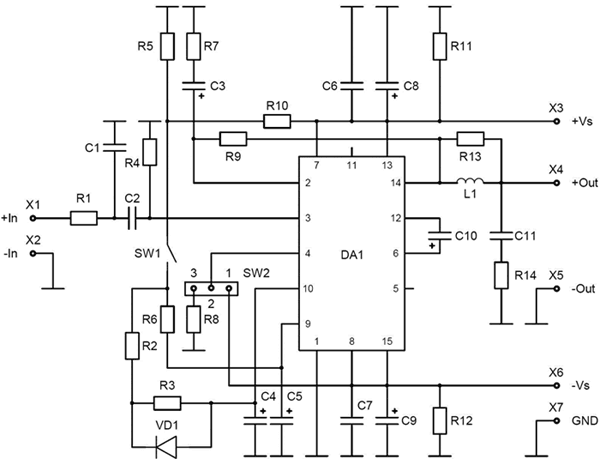

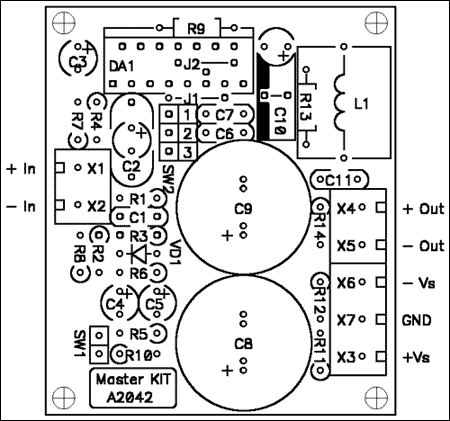

Предлагаемый усилитель НЧ обладает минимальным  коэффициентом нелинейных искажений и уровнем собственных шумов.  Устройство имеет небольшие габариты. Широкий диапазон питающих  напряжений и сопротивлений нагрузки расширяет область применения этого  УМ. Его можно использовать как на открытом воздухе для проведения  различных мероприятий, так и в домашних условиях в составе Вашего  музыкального аудио комплекса. Усилитель хорошо зарекомендовал себя как  УНЧ для сабвуфера. УНЧ выполнен на интегральной микросхеме TDA7293.  Эта ИМС представляет собой УНЧ класса АВ. Благодаря широкому диапазону  питающих напряжений и возможности отдавать ток в нагрузку до 10 А,  микросхема обеспечивает одинаковую максимальную выходную мощность на  нагрузках от 4 Ом до 8 Ом. Одной из основных особенностей этой  микросхемы является применение полевых транзисторов в предварительных и  выходных каскадах усиления и возможность параллельного включения  нескольких ИМС для работы с низкоомной нагрузкой (< 4 Ом).  Управление режимом работы ИМС осуществляется при помощи переключателя SW1. Для включения УНЧ SW1 необходимо замкнуть. Переключатель SW2 предусмотрен для технологических целей. Для нормальной работы SW2 необходимо перемкнуть в положении 2-3.  Катушку L1 необходимо изготовить самостоятельно.  L1 – бескаркасная, трехслойная, содержит по десять витков провода  ПЭВ-1.0 в каждом слое. Намотку необходимо вести на оправке 12 мм.  Ориентировочная индуктивность – 5 мкГн. Напряжение питания подается на контакты Х3(+), Х6(-) и Х7(общий).  Источник сигнала подключается к Х1(+) и Х2(общий). Нагрузка подключается к Х4(+) и Х5(общий).  Конструктивно усилитель выполнен на печатной  плате из фольгированного стеклотекстолита. Конструкция предусматривает  установку платы в корпус, для этого предусмотрены монтажные отверстия  по краям платы под винты 2.5 мм. Для удобства подключения питающего  напряжения, источника сигнала и нагрузки на плате зарезервированы  посадочные места под клемные винтовые зажимы. Конструктивно предусмотрен сдвоенный логический вход управляющих сигналов MUTE/ST-BY для "мягкого” включения УНЧ.  Микросхему усилителя необходимо установить на теплоотвод (в набор не входит) площадью не менее 600 см2.  В качестве радиатора можно использовать металлический корпус или шасси  устройства, в которое производится установка УНЧ. При монтаже  рекомендуется использовать теплопроводную пасту типа КТП-8, для  повышения надежности работы ИМС. Общий вид усилителя представлен на рис. 1, схема электрическая принципиальная на рис. 2, схема расположения элементов на плате и подключение усилителя на рис. 3, вид печатной платы со стороны проводников на рис. 4. Перечень элементов приведен в табл. 2. Таблица 1. Технические характеристики Напряжение питания, двуполярное, В +/- 12...50 Пиковое значение выходного тока, А 10 Ток в режиме покоя, мА 30 Ток в режиме MUTE/ST-BY, мА 0,5 Выходная мощность, Вт при коэффициенте гармоник = 1 %, Uп = +/- 30 В, Rн = 4 Ом 80 Выходная мощность, Вт при коэффициенте гармоник = 10 %, Uп = +/- 45 В, Rн = 8 Ом 140 Выходная мощность, Вт при коэффициенте гармоник = 10 %, Uп = +/- 30 В, Rн = 4 Ом 110 Коэффициент усиления Au, дБ 30 Диапазон воспроизводимых частот, Гц 20...20000 Входное сопротивление, кОм 22 Размеры печатной платы, мм 47х55 Таблица 2. Перечень элементов Позиция Наименование Кол. C1        470 пФ 1 C2        0,47 мкФ 1 C3, C10         22 мкФ/63 В 2 C4, C5 10 мкф/63 B 2 C6, C7, C11 0,1 мкФ 3 C8, C9 1000 мкФ/63 B 2 DA1 TDA7293 1 L1 5 мкГн 1 R1 1 кОм 1 R2      10 кОм 1 R3   30 кОм 1 R4, R5, R9...R12     22 кОм 6 R6      20 кОм 1 R7      680 Ом 1 R8, R14 4,7 Ом 2 R13 270 Ом 1 VD1 1N4148 1 Фотография: Рисунок 1. Общий вид усилителя NM2042 Рисунок 2. Схема электрическая принципиальная усилителя NM2042 Рисунок 3. Схема расположения элементов на плате и подключение усилителя NM2042 Рисунок 4. Вид печатной платы со стороны печатных проводников усилителя NM2042 Добавить в закладки Обсудить в форуме В закладки браузера Мнение о материале
