Регулятор скорости ветродуйки на UC3842

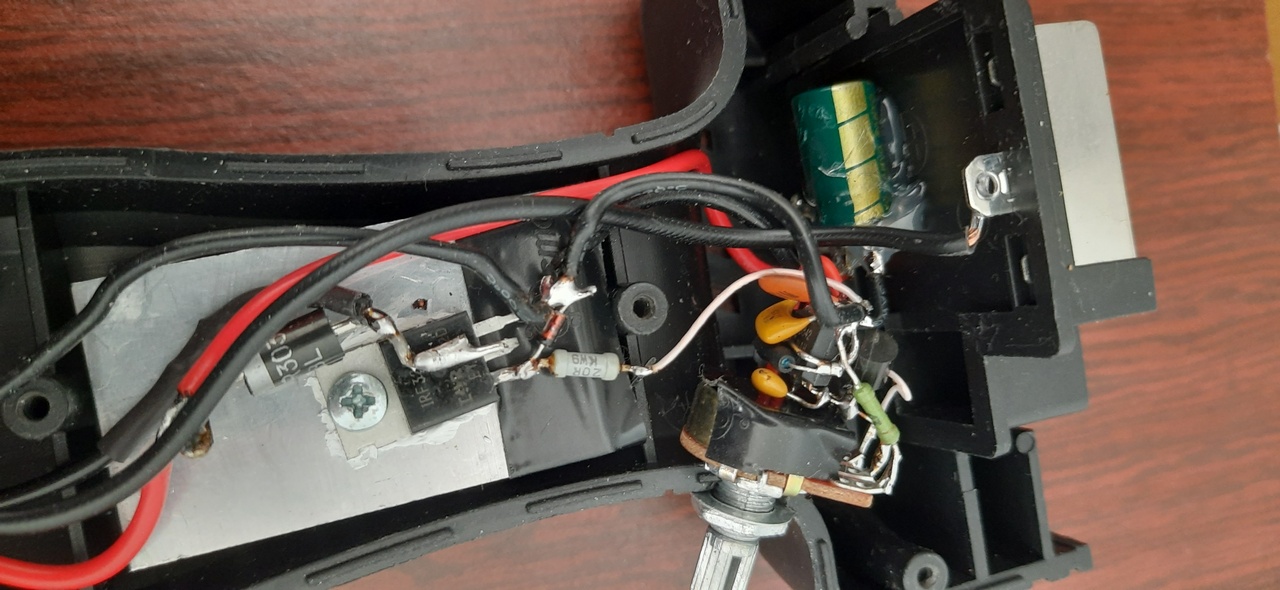

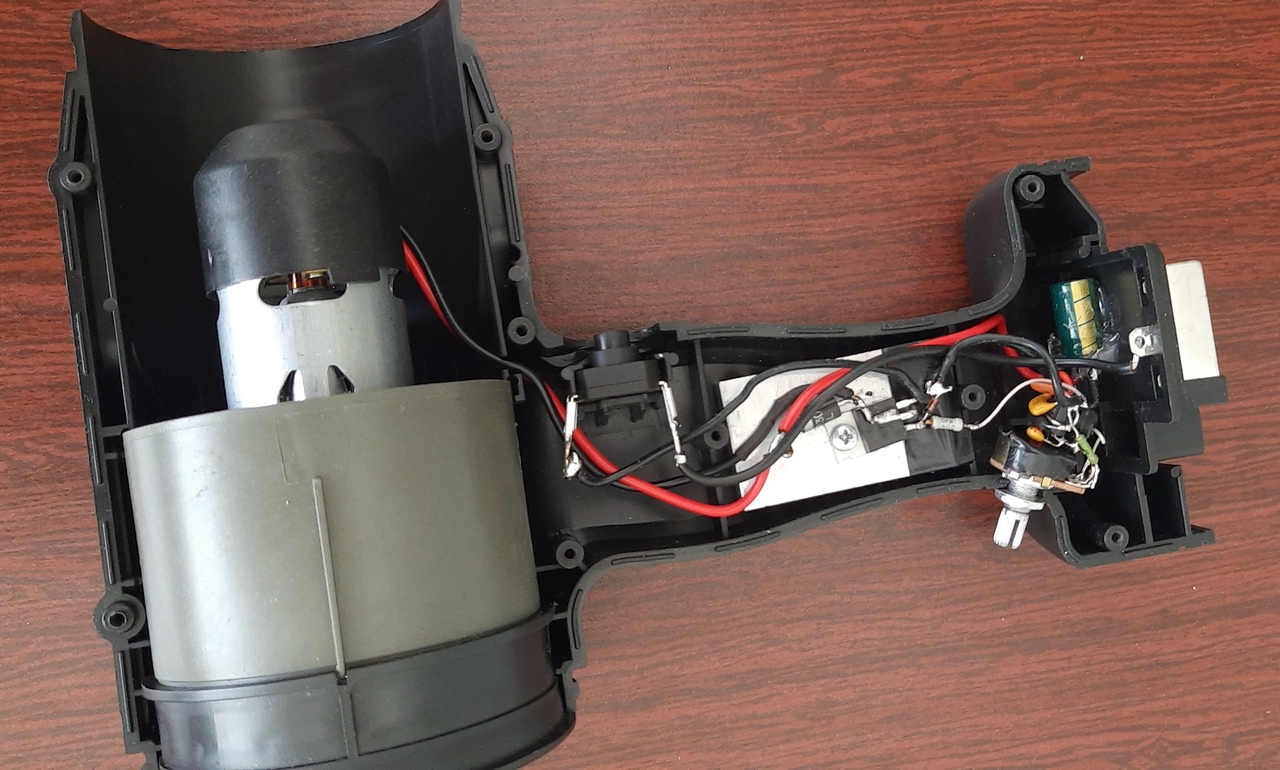

В купленной ветродуйке не было регулятора скорости. Предлагаемый ШИМ регулятор при напряжении 21V выдаёт больше 6 Ампер.

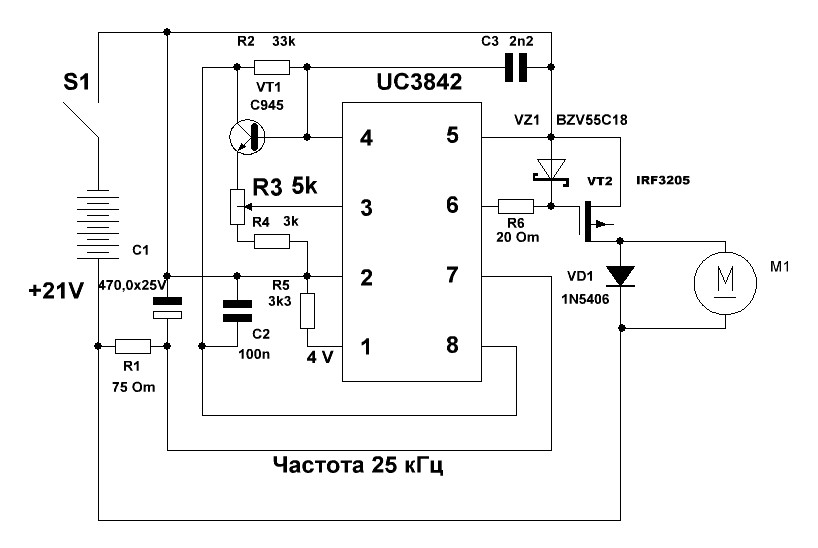

R1- нужен для уменьшения выходного напряжения микросхемы, а для дополнительной  защиты затвора (Uз< 20V) применяю стабилитрон VZ1.

Частота задаётся R2, C3. Подбором R3  выставляю на первой ноге микросхемы 4V.
