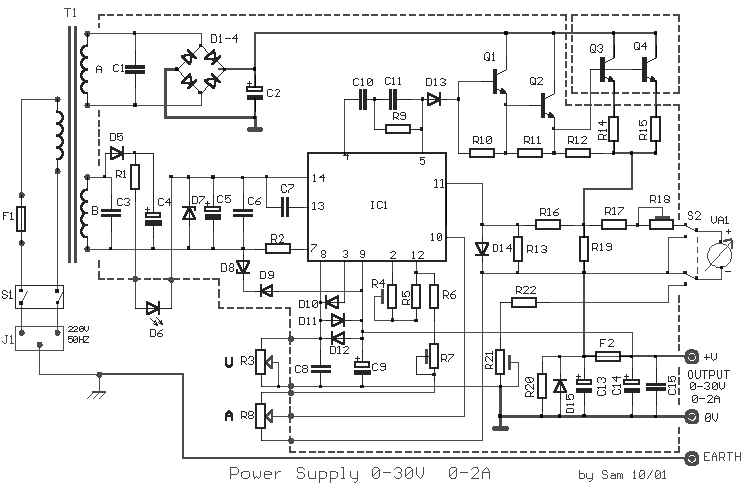

Источник питания 0-30V / 0-2A



   Основные требования, чем один лабораторный блок питания, он является предоставление напряжений и токов работы, которые нуждаются в обычных единицах, иметь низкое выходное сопротивление, низкий уровень шума, малые пульсации и хорошей стабилизации. Выше требования покрыты, из схемы. Многие питания выделить электронные безопасности, которая защищает его от разрушения, когда короткий выход их. В схеме это можно регулировать наилучшего соотношения цена выходного тока, в любую цену от 0 до 2А и его превышает, даже если нагрузки потребность больше требований. Таким образом не только автоматической защиты, но одновременно он может она защищает также подразделение, которое она поставляет, если последний имеет тенденцию тянуть текущий больше, чем прогнозировалось. Цепь, он может быть использован еще для контроля элементов отображения из характеристик напряжения / тока и использоваться как идеальный источник постоянного напряжения - тока, способные это дает 0-30В постоянного тока и 0-2A, непрерывно регулируется и не по шагам. Трансформатор Т1 имеет две вторичные обмотки. Катушка поставок схема вывода с большой ток, через D1-4, С2 и катушки B, что он поставляет IC1, после выпрямляется D1, C4 и стабилизируется D7, C5. Ток проходит через светодиод D6, который также является полезным в качестве подсказки эксплуатации. C7 делает компенсации частоты во внутренней схеме IC1 и R2/D8/D9, его защищает от пиков напряжения сети. С R3, мы регулируем выходное напряжение, в такой степени, что мы хотим. С R8, мы регулируем предел тока, что мы хотим на выходе. В выхода блока питания существует одна несколько Дарлингтон, созданного за счет Q1, Q2 и Q3, Q4, которая parallel.The сопротивления R14, R15 обеспечить гомологии токов коллектора, R10 до R12 улучшения характеристик стабилизации выходной цепи, , что имеет принципиальное значение в условиях высоких температур, где обратных токов начинают становиться значительным. R9, С10, С11 достигается компенсация частоты на выходе усилителя IC1 и D13, его защиту. Через R19 проходит выходной ток.Падение напряжения, что представлено в максимально его разлагается в процентах и ​​применяется в записи от 11 IC1. Во второй ввод 10 IC1 подается постоянное напряжение, цена которых регулируется R8, в желательны большая цена выходного тока. Как только выходной ток превышает эту цену, падение напряжения в R19, он применяется в записи от 10 IC1, поэтому, которая активируется в дифференциальный усилитель IC1 и запрещает дальнейшее увеличение выходного тока. Конденсаторы С13, С14, С15 делают освобождать от ига выхода, в то время D15 его защищает от обратного напряжения. У приборов VA1, мы можем измерить столько выходного напряжения, что ток, в зависимости от того места, которое находится переключатель S2. В месте, которое появляется в цепи, выключатель измерять ток, взяв пример с падением напряжения, выше в R19, через R17, R18. Чтобы измерять напряжение будем считать, мы движемся переключателя в другое место, взяв образец выходного напряжения. Микрометра регулирование становится от R21, R22. Транзистор Q2, должны быть помещены в небольшой радиатор, а также Q3, Q4, в радиатор с тепловой сопротивление 2,6 ° C / Вт Регулирование питания может стать легко, с помощью цифрового мультиметра, который мы будем подключать в выход. Перемещение и регулирующих его триммера в сочетании с основными регулирования pontesometer напряжения и тока.

R1 = 1K2 1WR20 = 3K9D6 = LED 5 мм RED
R2-12 = 100RR22 = 56KD7 = 1N5252B
R3 = 47K Лин.C1-3 = 250 330nFD8 = IN5236B
R4-7-21 = 10K триммерC2 = 4700uF 63VD9 .... 14 = 1N4002
R5 = 8K2C4 = 68uF 63VD15 = MR501
R6-10 = 12KC5 = 40В 47uFQ1 = MPSL01
R8 = 470R Лин.C6-15 = 10nF 100V полиэстераQ2 = 2N4923
R9 = 1K2C7-12 = 100В 100nF полиэстераQ3-4 = 2N3055
R11 = 820RC8 = 680nF 100V полиэстераIC1 = MC1466L Motorola
R13 = 560RС9-14 = 40В 1uFT1 = 220 /: 34V/4A B: 36V/50mA
R14-15 = 0.68R 2WC10 = 220pF керамическиеF1 = 1A/250V медленный предохранитель
R16 = 330RС11 = 10 пФ керамические             F2 = 2А медленный предохранитель
R17 = 470RС13 = 40В 220uFS1 = 2XON/OFF 10A/250V переключатель
R18 = 470R ТриммерD1-4 = 15A мостS2 = 2X2 ON 1A Переключатель
R19 = 0.22R 2WD5 = 1N4002VA1 = 500 мкА
