Внимание! Устройство имеет гальванческую связь с сетевым напряжением 220 V.

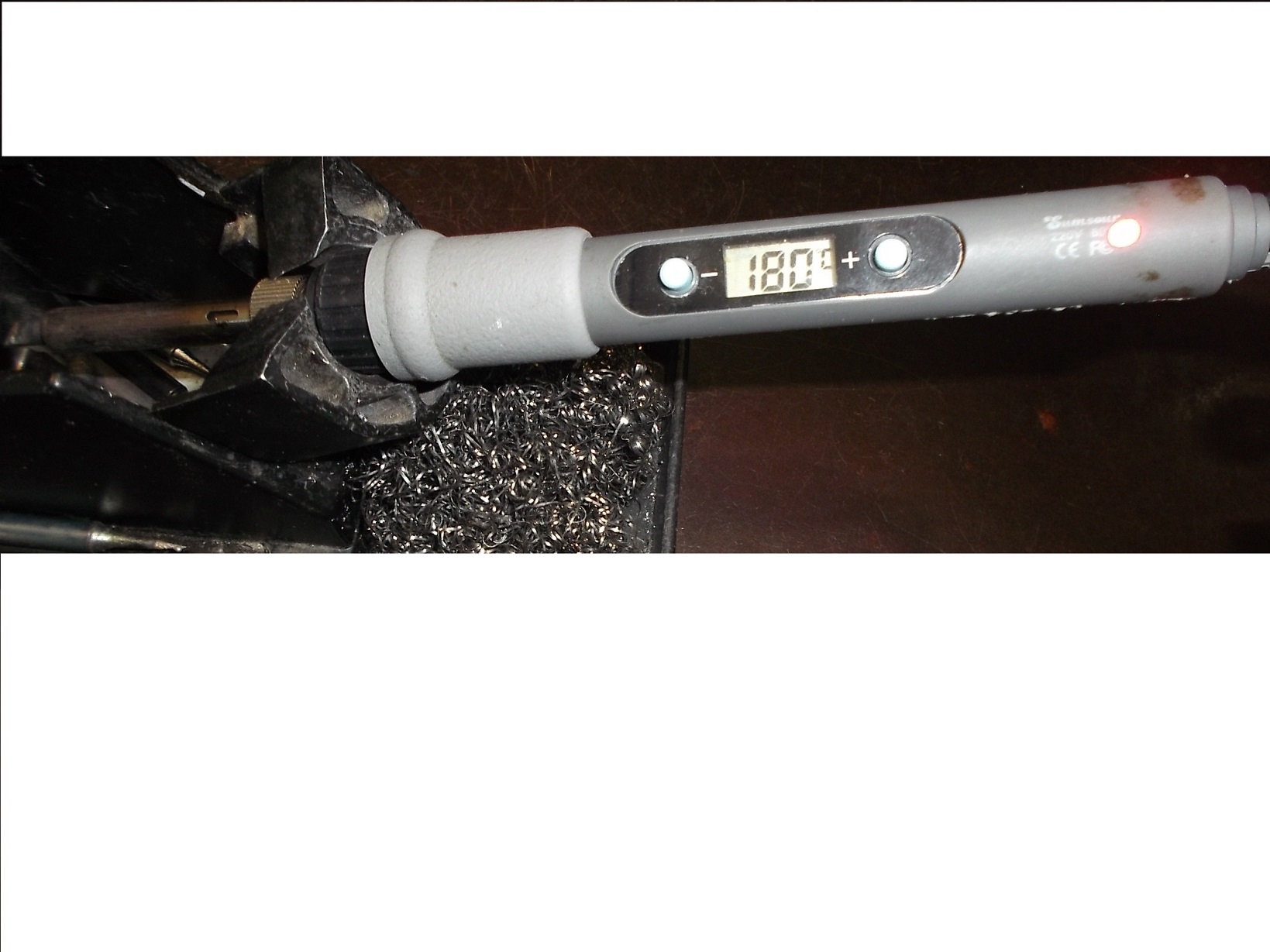

Таймер отключения паяльника ( Sumsour 80 Вт) в состоянии покоя.

Представленное устройство отключает паяльник, если он не используется 10 минут. Тем самым, уменьшается выгорание жала,не расходуется ресурс,
экономится электроэнергия.Таймер собран на микроконтроллере ATtiny 13. Для того чтобы уст-во. поместилось внутри корпуса паяльника, подключил его
к источнику питания микроконтроллера паяльника. Задействовал кнопку (+). Отключение нагрева паяльника, происходит путем блокировки прохождения
открывающих импульсов на управляющий электрод симистора. Заменил R18 на плате паяльника номиналом 10 ом на 200 ом, чтобы не спалить пины контроллеров.
При первом включении, паяльник не заработал. Причина? Возросла пульсация на выходе стабилизатора U4. Внес некоторые изменения в схему блока питания паяльника.
Увеличил С5 до 150n, обычный диод заменил на диод шоттки, увеличил емкость на входе стабилизатора до 40 мкф. После этих доработок паяльник и таймер
нормально заработали.Резистор R9 на плате, это результат предыдущего ремонтa паяльника.
Пока паяльник используется, на контроллер c датчика вибрации (BL-3150) подается высокий уровень который сбрасывает таймер, если
паяльник не используется менее 10 минут, любое его колебание сбросит таймер и отсчет времени начнется сначала. Горящий светодиод указывает что паяльник
находится в рабочем состоянии. По истечении 10 мин спокойствия на управляющий вход триака будет подан блокирующий его работу сигнал а светодиод угаснет,
нагрев прекратится. Для восстановления работы нужно кратковременно нажать кнопку (+) паяльника.

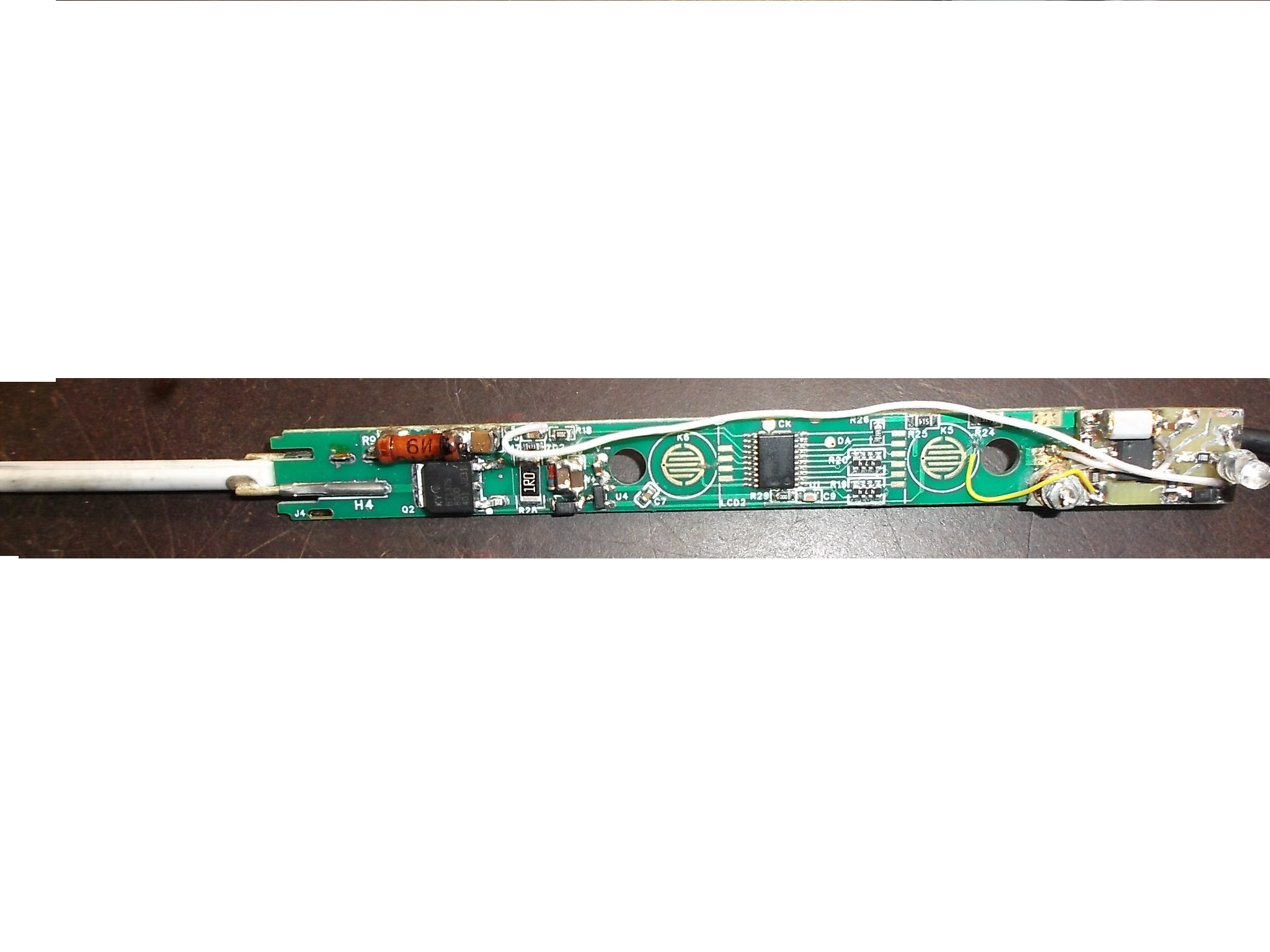

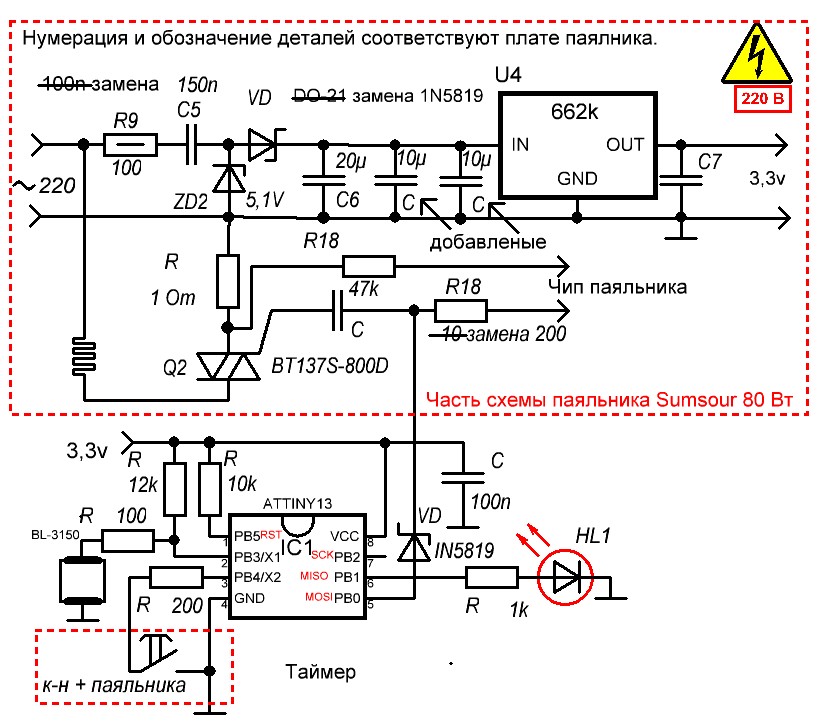

Ниже представлены фото, и схема доработки паяльника. Схема вариантов подключения таймера к управлению нагрузкой.


В архиве находится исходник написанный в среде AlgorithmBuilder файлы схемы в sPlan 8.0, плата в Sprint-Layout 6. Файл к статье
