SMPS Эталонный проект for Кондиционеры

Что лежит в основе электроники бытовой техники? Изучите конструкцию вспомогательного источника питания, обеспечивающую for режим ожидания, преобразование мощности, изоляцию и защиту системы.

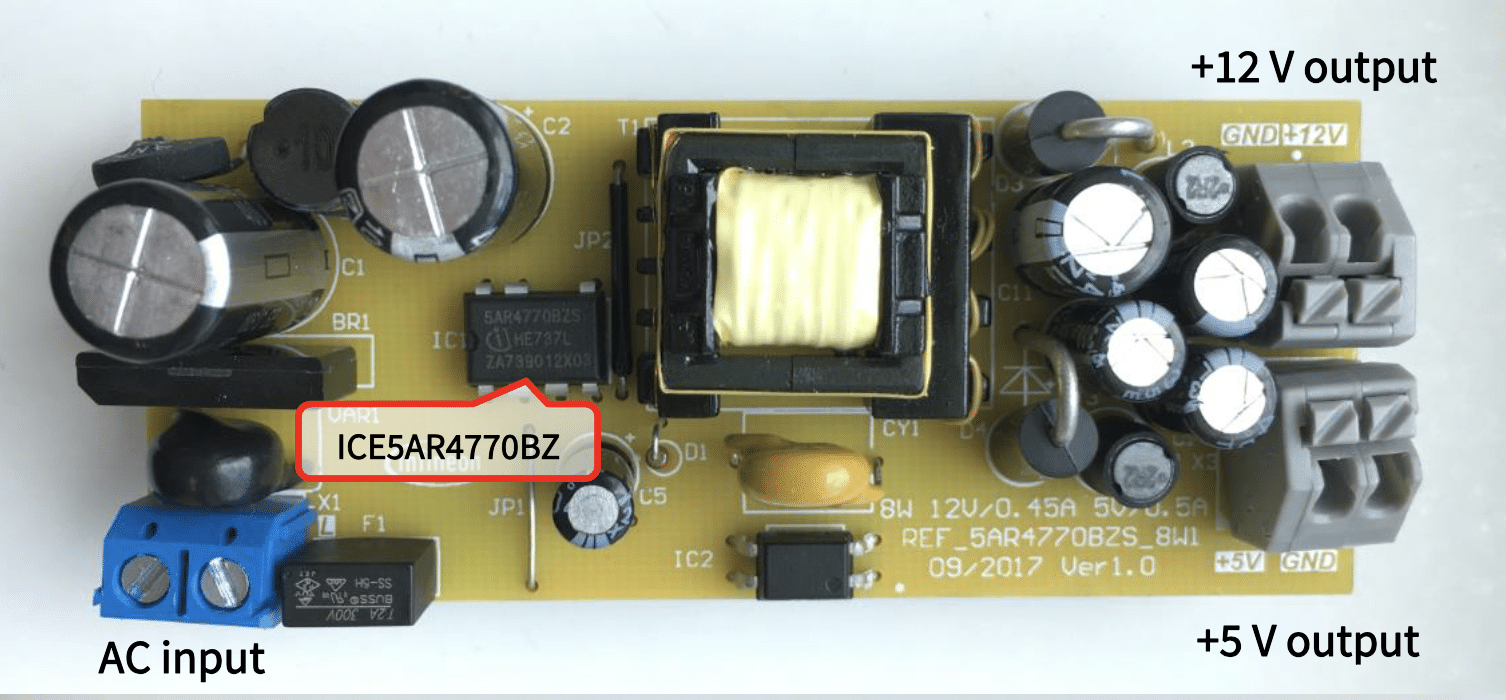

Эталонный проект Infineon Technologies REF_5AR4770BZS_8W1 представляет вспомогательный источник питания в режиме switch (SMPS) for для бытовой техники и систем отопления, вентиляции и кондиционирования воздуха, где режим ожидания и необходимы хозяйственные принадлежности. Преобразователь работает от универсального входного переменного тока с напряжением 85–265 В переменного тока и имеет два изолированных выхода постоянного тока, 12 В и 5 В, что делает его пригодным for для питания управляющей электроники, реле, датчиков и коммуникационных интерфейсов. Проект представляет собой реализацию автономной архитектуры вспомогательного питания, ориентированной на эффективность, надежность и соответствие нормативным требованиям.

Силовой каскад основан на топологии обратного хода с прерывистым режимом проводимости (DCM), работающей на частоте около 100 кГц. Обратноходовой преобразователь остается одной из наиболее часто используемых топологий for изолированных источников малой мощности из-за количества компонентов, структуры и способности обеспечивать несколько изолированных выходов через трансформатор. В этой конструкции трансформатор выполняет функции изоляции и накопления энергии, помогая снизить сложность системы while при соблюдении требований безопасности. Магнитная конструкция поддерживает работу во всем диапазоне входного напряжения while, сохраняя стабилизацию на обоих выходах.

Особенностью конструкции является использование встроенного автономного регулятора мощности с внутренним высоковольтным коммутационным устройством. Интеграция контроллера PWM, схемы запуска, переключающего элемента и функций защиты в один корпус сокращает внешнюю спецификацию материалов (BOM), упрощает маршрутизацию PCB и повышает надежность системы. Для инженеров-конструкторов такая интеграция сокращает время разработки за счет уменьшения количества внешних переменных проекта.

Efficiency Оптимизация является основной задачей этой реализации, особенно в условиях небольшой нагрузки и холостого хода. В бытовых приборах энергопотребление в режиме ожидания является важной характеристикой в ​​соответствии с правилами энергопотребления. В конструкции реализован пакетный режим работы в условиях малой нагрузки, что позволяет снизить потери на переключение и снизить мощность в режиме ожидания. Это позволяет соблюдать стандарты энергоэффективности while и поддерживать производительность пробуждения при увеличении нагрузки.

Входной каскад включает в себя фильтр электромагнитных помех (EMI), мостовой выпрямитель и большой конденсатор for для хранения энергии. Фильтр EMI разработан с учетом требований по кондуктивным помехам без увеличения стоимости компонентов. Для улучшения производительности EMI при управлении переключением используется дрожание частоты, распределяющее энергию переключения по частотному спектру и снижающее уровень шума. Такой подход помогает уменьшить размер фильтра и повысить экономическую эффективность.

Регулировка выходного сигнала достигается с помощью изолированной обратной связи через оптопару, которая обеспечивает контроль напряжения в сети и при нагрузке. Сеть компенсации обратной связи настроена так, чтобы обеспечить стабильность контура while, поддерживая переходные процессы во время изменений нагрузки. Это важно в системах бытовой техники, где в цепях управления могут наблюдаться изменения потребляемого тока.

Конструкция также включает в себя такие механизмы защиты, как защита от перегрузки по току, защита от перегрузки, блокировка при пониженном напряжении, защита от повышенного напряжения и защита от короткого замыкания с автоматическим перезапуском. Эти средства защиты улучшают работу системы и отказоустойчивость в полевых приложениях, уменьшая количество сбоев в работе, вызванных условиями эксплуатации.

Infineon Technologies протестировала этот эталонный дизайн. В комплект поставки входит спецификация, схемы, сборочный чертеж, макет печатной платы (PCB) и многое другое. На сайте компании есть дополнительные данные об эталонном дизайне. Чтобы узнать больше об этом эталонном проекте, нажмите здесь.
