Универсальный двухканальный трассировщик и тестер аудиосигналов | Полный DIY-проект

Описанная здесь схема представляет собой двухканальный трассировщик и тестер аудиосигнала. Трассировщик аудиосигнала — это простое устройство для проверки наличия аудиосигналов в радиоприемниках и других электронных схемах, включая аудиофильтры, предусилители и усилители звука. Также можно проверить наличие в аудиосистеме шумов, вносимых блоками питания, электронными компонентами и электрическими кабелями. С помощью этой схемы можно протестировать микрофоны, динамики и наушники, особенно при установке и устранении неисправностей аудиооборудования.

Для этого необходим двухканальный усилитель звука, обладающий следующими характеристиками:
1. Высокое входное сопротивление, более 1 МОм
2. Высокий регулируемый коэффициент усиления, более 1000 дБ
3. Возможность управления громкоговорителями, наушниками и другими акустическими системами
4. Способен выдавать выходную мощность около 0,5 Вт через динамики сопротивлением 8 Ом
5. Низкий ток покоя, ниже 20 мА

Цепь и работа

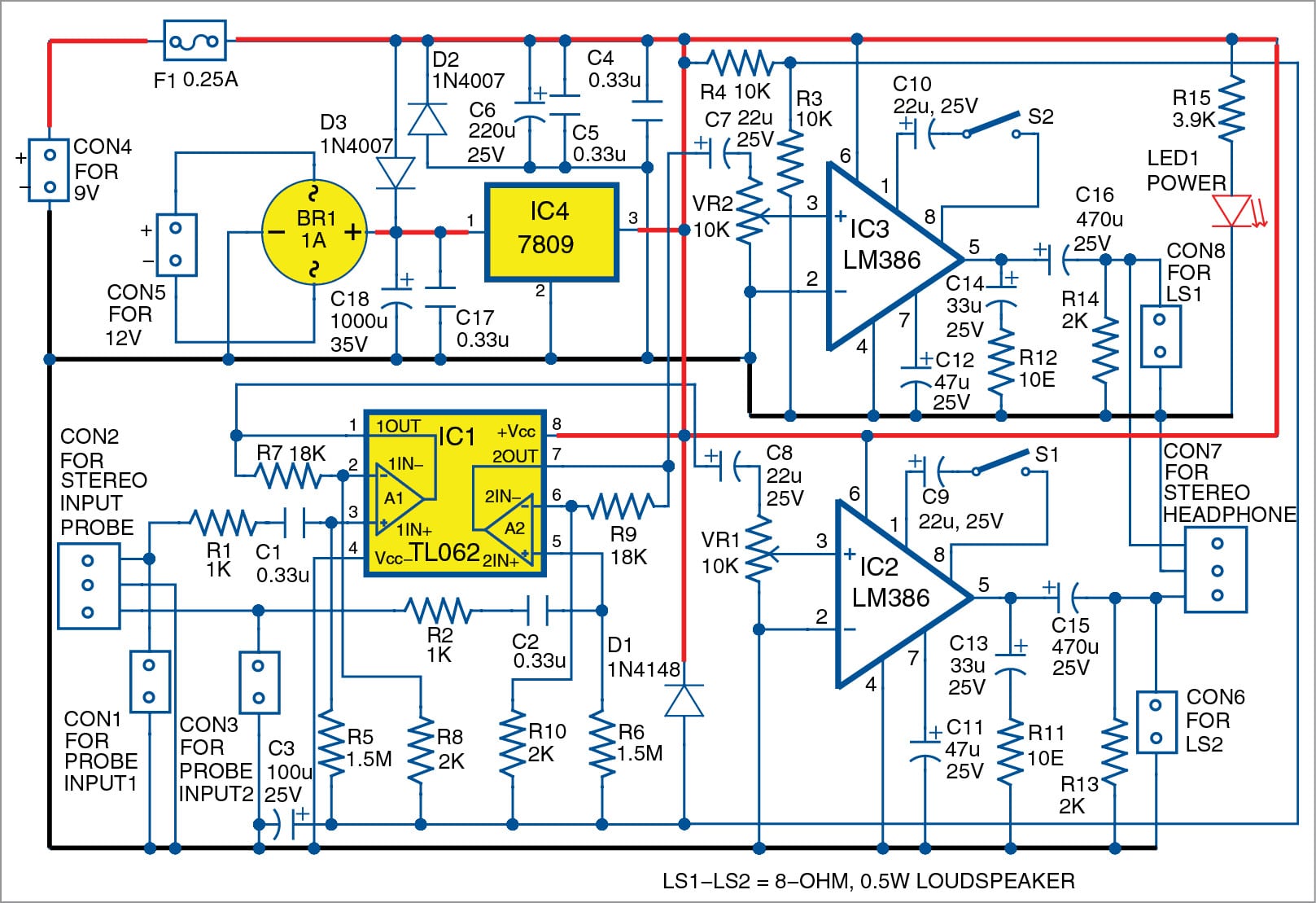

Схема двухканального аудиотрекера и тестера представлена на рис. 1. Он построен на основе сдвоенного операционного усилителя TL062 (IC1), двух усилителей мощности LM386 (IC2 и IC3), стабилизатора напряжения 9 В 7809. (IC4) и несколько других компонентов.

Схема представляет собой простой и эффективный инструмент для устранения неполадок двухканального звука, который работает со стереонаушниками или двумя громкоговорителями с сопротивлением выше 8 Ом. Его также можно использовать в больших акустических системах.

По сути, схема представляет собой двухканальный усилитель звука. Входные каскады обоих усилителей построены на базе двухоперационного усилителя TL062. Вы также можете использовать другой операционный усилитель со входами JFET, например TL072 или TL082, с более высоким током питания.

Входные сопротивления обоих каналов фиксированы резисторами R5 и R6 сопротивлением 1,5 МОм каждый. Этого достаточно для проверки большинства аудиоцепей, микрофонов, акустических датчиков и кабелей. Вы можете увеличить входное сопротивление более чем до 10 МОм.

Gain первого этапа каждого канала установлено значение 10, как указано ниже.

Gain первого этапа, Av1=1+R7/R8=10
Gain второго этапа, Av2=1+ R9/R10=10

Выходные каскады построены на базе двух маломощных аудиоусилителей LM386 (IC2 и IC3). Оба аудиоканала независимы и могут использоваться для разных целей.

Gain каждого усилителя мощности можно установить независимо с помощью переключателей S1 и S2. Если разомкнуть оба переключателя, коэффициент усиления соответствующего усилителя будет равен 20. Если замкнуть оба переключателя, коэффициент усиления соответствующего усилителя составит 200.

Выходные разъемы CON6 и CON8 используются для подключения внешних громкоговорителей или внешних акустических систем. CON7 используется для внешних стереонаушников. Если вы используете стереонаушники, необходимо обратить внимание на максимальную выходную мощность, чтобы не повредить наушники и свои уши. Громкость обоих каналов регулируется независимо потенциометрами VR1 и VR2 соответственно.

Электропитание. Для питания схемы используется источник питания постоянного тока 9 В на CON4. На CON5 также можно использовать источник питания переменного или постоянного тока напряжением от 12 В до 20 В. Мостовой выпрямитель BR1 и стабилизатор напряжения 7809 используются для преобразования входного переменного тока в выходное напряжение 9 В постоянного тока. Если на CON4 имеется питание, не подавайте напряжение на CON5.

Схема также будет работать с сухой или перезаряжаемой батареей напряжением 12 В, подключенной к CON5. Диапазон источника питания определяет выходную мощность LM386.

Загрузите PCB и PDF-файлы компоновки компонентов: нажмите здесь

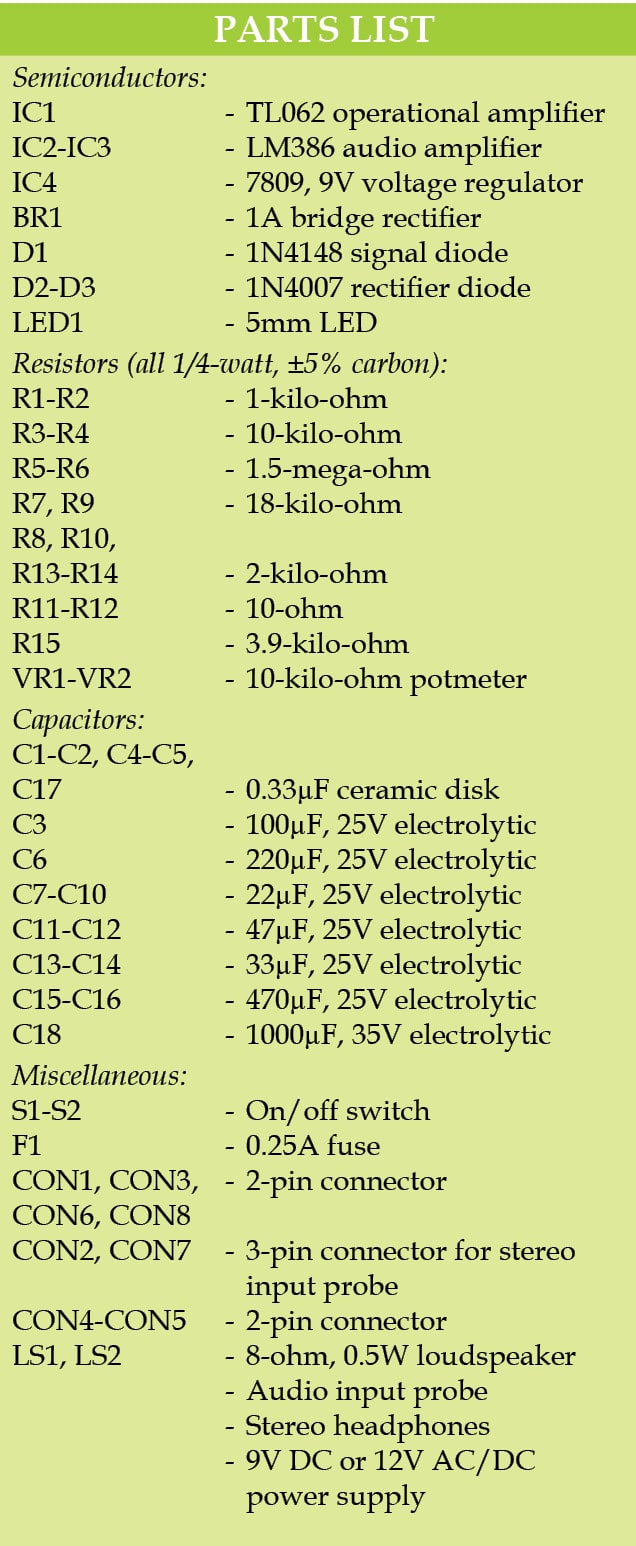

Создание и тестирование

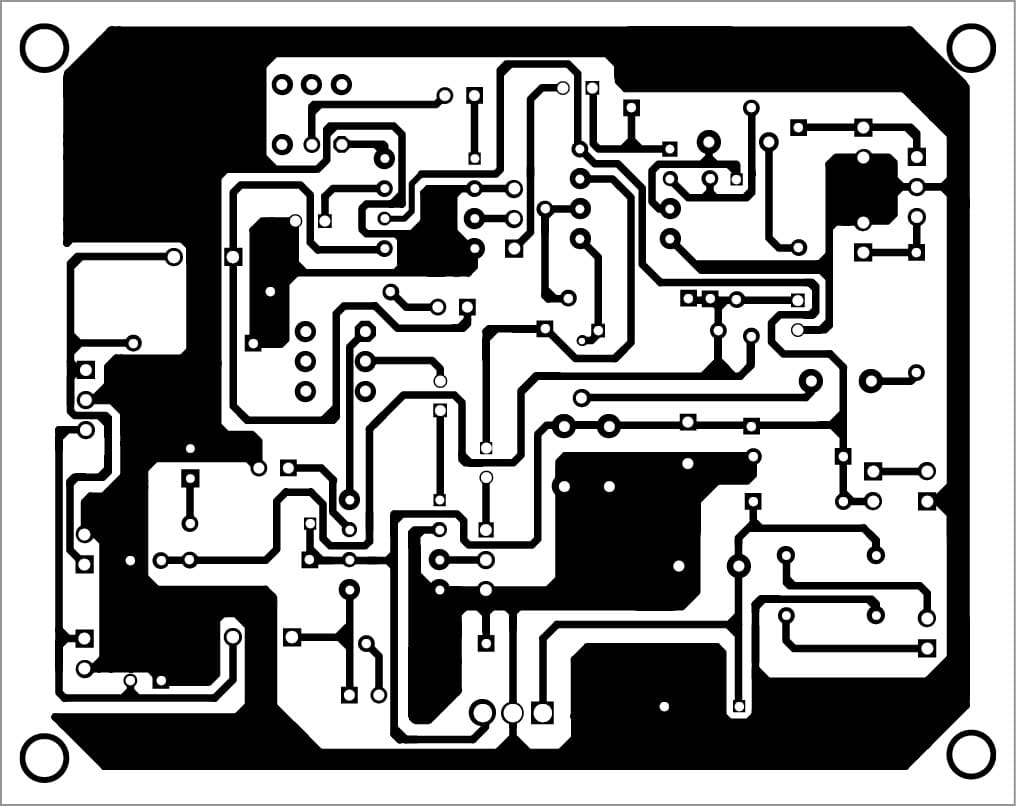

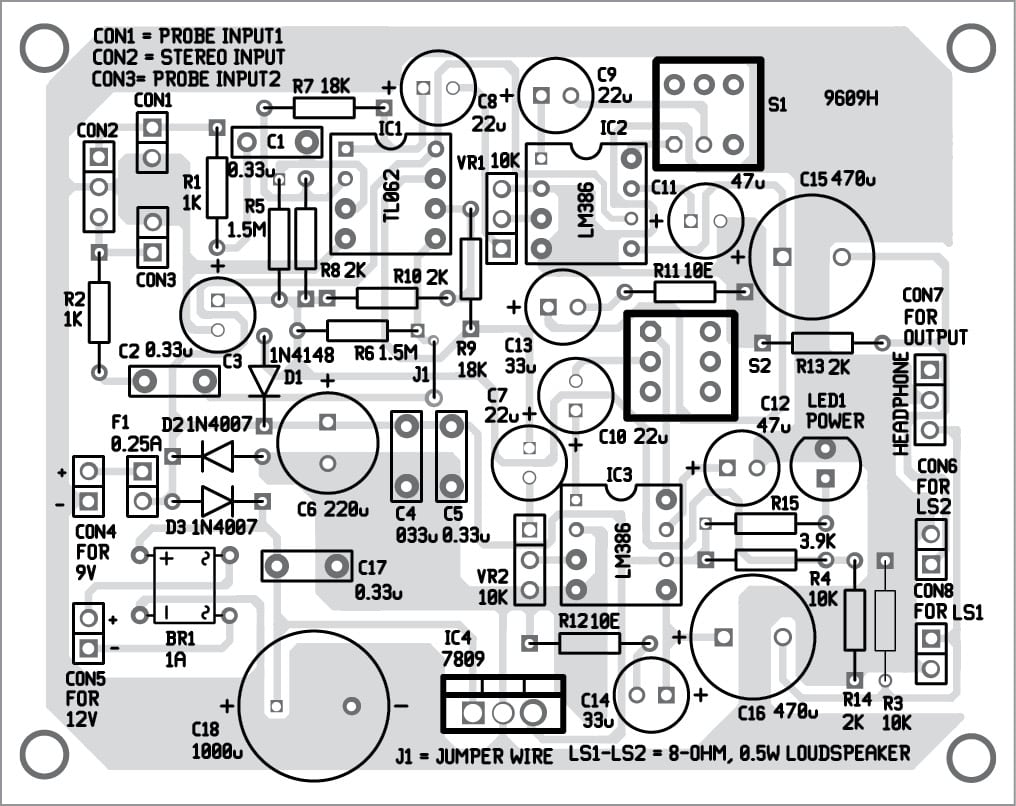

A PCB расположение универсального аудиосигнала Трассировщик показан на рис. 2, а расположение его компонентов — на рис. 3. Соберите компоненты согласно принципиальной схеме на PCB. Подключите к цепи напряжение 9 В постоянного тока. Свечение светодиода 1 указывает на наличие источника питания в схеме.

Подключите любой из входов (CON1-CON3) к источнику звука. Регулируйте VR1 и VR2, пока не получите комфортный уровень звука на выходах (громкоговоритель или наушники).

Чтобы использовать его в качестве простого трассировщика аудиосигнала, подключите любой динамик к CON6 или CON8 или наушники к CON7. Затем подключите аудиозонд к CON1 или CON3. Вы также можете использовать стереоаудиоразъем на CON2 и наушники на CON7 для выполнения различных тестов и устранения неполадок аудиооборудования.
