TDA8925 - выходной каскад усилителя класса D фирмы Philips
|
Особенности:
Рабочее напряжение питания от +7.5 V до +30 V
Высокая выходная мощность
Включение нагрузки - стереофонический несимметричный выход
Низкий уровень шума и искажений
Наличие диагностического вывода
Защита от статического электричества
КПД более 94 %
Не требует применения радиатора
Область применения:
Телевизоры
Музыкальные центры
Мультимедийные системы
Прочая аудиоаппаратура
|
|
Описание:

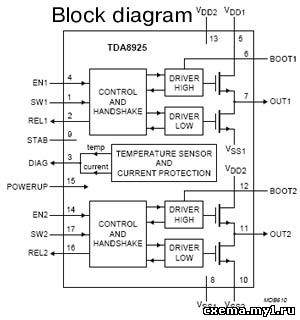

Микросхема TDA8925 представляет собой выходной каскад усилителя мощности звуковой частоты класса D производства фирмы Philips Semiconductors. Выходная мощность при нагрузке 8 Ом составляет от 2х15 Вт. Ключевой режим работы силового каскада позволяет работать с КПД более 94%, при этом не требуется наличие радиатора. Микросхема TDA8925 питается от двухполярного источника с напряжением от ±7,5 до ±30V и имеет потребляемый ток около 25 mA.
Микросхема имеет в наличии диагностический вывод, напряжение низкого уровня на котором сигнализирует либо перегреве выходного каскада либо о коротком замыкании в цепи нагрузки. Имеется защита выводов от статического электричества. Микросхема TDA8925 выполнена в 17-выводном корпусе RDBS17P или DBS17P (последний отличается длинной ножек) для обычного печатного монтажа. Обозначаются следующим образом, в корпусе RDBS17P наименование TDA8925ST, в корпусе DBS17P наименование TDA8925J
|

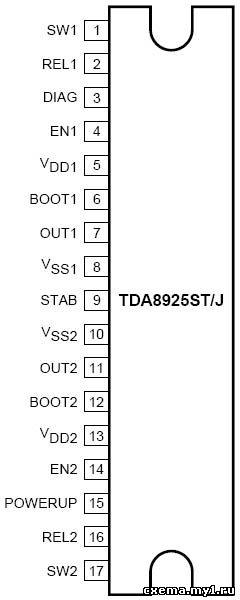

| Назначение выводов TDA8925 |
| Обозн. |
Вывод |
Описание |
Рисунок |
| SW1 |
1 |
Цифровой вход. Канал 1 |
|
| REL1 |
2 |
Цифровой выход. Канал 1 |
| DIAG |
3 |
Диагностический выход |
| EN1 |
4 |
Разрешающий сигнал. Канал 1 |
| VDD1 |
5 |
Напряжение питания. Канал 1 |
| BOOT1 |
6 |
Загрузочный конденсатор. Канал 1 |
| OUT1 |
7 |
Выход. Канал 1 |
| VSS1 |
8 |
Общая шина. Канал 1 |
| STAB |
9 |
Выход внутреннего стабилизатора |
| VSS2 |
10 |
Общая шина. Канал 2 |
| OUT2 |
11 |
Выход. Канал 2 |
| BOOT2 |
12 |
Загрузочный конденсатор. Канал 2 |
| VDD2 |
13 |
Напряжение питания. Канал 2 |
| EN2 |
14 |
Разрешающий сигнал. Канал 2 |
| POWERUP |
15 |
Вход переключения микросхемы |
| REL2 |
16 |
Цифровой выход. Канал 2 |
| SW2 |
17 |
Цифровой вход. Канал 2 |
|
Описание выводов: На цифровых выходах REL1 и REL2 сигнал изменяется синхронно с задержкой с сигналом на входе SW1 и SW2 соответственно.
Диагностический выход имеет открытый сток. Низкий уровень - активный, срабатывает по превышению температуры 150°С и тока - 3 А. Защита от короткого замыкания в нагрузке
реализуется следующим образом. При росте потребляемого микросхемой тока и достижении значения 3 А, срабатывает внутренний детектор, на выводе "e;DIAG"e; формируется
низкий потенциал, который можно использовать для управления входом включения микросхемы - "e;POWERUP"e; В рабочем режиме на этом выводе должен быть уровень
не менее VCC+5 В.
|
| Предельно допустимые параметры и температурные характеристики |
| Обозначение |
Параметр |
Значение |
Единица измерения |
| Vcc (max) |
Максимальное рабочее напряжение |
30 |
B |
| Iout (peak) |
Максимальный выходной ток |
3,5 |
А |
| Top |
Температура окружающей среды |
-40 + 85 |
°C |
| Tstr |
Температура хранения |
-55 +150 |
°C |
|
| Электрические характеристики при Vp=+15V, Ta=25°C |
| Параметр |
Обозн. |
Условия |
Мин. |
Тип. |
Макс. |
Ед. изм. |
| Питание |
| Напряжение питания |
Vp |
- |
+7.5 |
+15 |
+30 |
V |
| Ток покоя |
IQ(tot) |
Без нагрузки |
- |
25 |
45 |
mA |
| С нагрузкой |
- |
5 |
10 |
| Внутренний стабилизатор (STAB) |
| Выходное напряжение стабилизатора |
VO(STAB) |
Относительно VSS |
11.7 |
13 |
14.3 |
V |
| Импульсные входы (SW1 и SW2) |
| Высокий уровень |
VIH |
Относительно VSS |
10 |
- |
15 |
V |
| Низкий уровень |
VIL |
0 |
- |
2 |
| Входы контроля (REL1 и REL2) |
| Высокий уровень |
VIH |
Относительно VSS |
10 |
- |
15 |
V |
| Низкий уровень |
VIL |
0 |
- |
2 |
| Диагностический выход (DIAG, открытый сток) |
| Низкий уровень |
VIL |
|
0 |
- |
1 |
V |
| Ток утечки |
ILO |
- |
- |
50 |
mkA |
| Входы разрешения (EN1 и EN2) |
| Высокий уровень |
VIH |
Относительно VSS |
10 |
- |
15 |
V |
| Низкий уровень |
VIL |
0 |
- |
2 |
| Напряжение гистерезиса |
VEN(hys) |
- |
- |
4 |
- |
V |
| Входной ток |
II(EN) |
- |
- |
- |
300 |
mkA |
| Вход включения микросхемы (POWERUP) |
| Операционное напряжение |
VPOWERUP |
Относительно VSS |
5 |
- |
12 |
V |
| Входной ток |
II(POWERUP) |
VPOWERUP=12V |
- |
100 |
170 |
mkA |
| Температурная защита |
| Температура срабатывания |
TDIAG |
VDIAG=VDIAG(LOW) |
150 |
- |
- |
oC |
| Гистерезис |
THYS |
VDIAG=VDIAG(LOW) |
- |
20 |
- |
oC |
| Токовая защита |
| Уровень тока защиты |
IO(ocpl) |
- |
- |
3.5 |
- |
A |
|
Электрические характеристики микросхемы TDA8925 по переменному току:
При условиях VP = +15 V; Tamb = 25 °C; Номинальная выходная мощность усилителя при сопротивлении нагрузки RL = 8 Ом
составляет 12 ватт при уровне гармонических искажений (THD = 0.5 %) и 15 ватт при уровне гармонических искажений (THD = 10 %). При сопротивлении нагрузки RL = 6 Ом
номинальная выходная мощность усилителя составит 16 ватт при уровне гармонических искажений (THD = 0.5 %) и 20 ватт при уровне гармонических искажений (THD = 10 %).
Общий номинальный уровень гармонических искажений при выходной мощности 1 ватт составляет 0.05% на частоте fi = 1 кГц и 0.2 % на частоте fi = 10 кГц.
КПД усилителя при выходной мощности Po = 2 х 15 Вт и частоте fi = 1 кГц составляет 94%. Рабочий диапазон частот при типовом включении микросхемы
имеет диапазон от 22 Hz до 20 kHz.
|

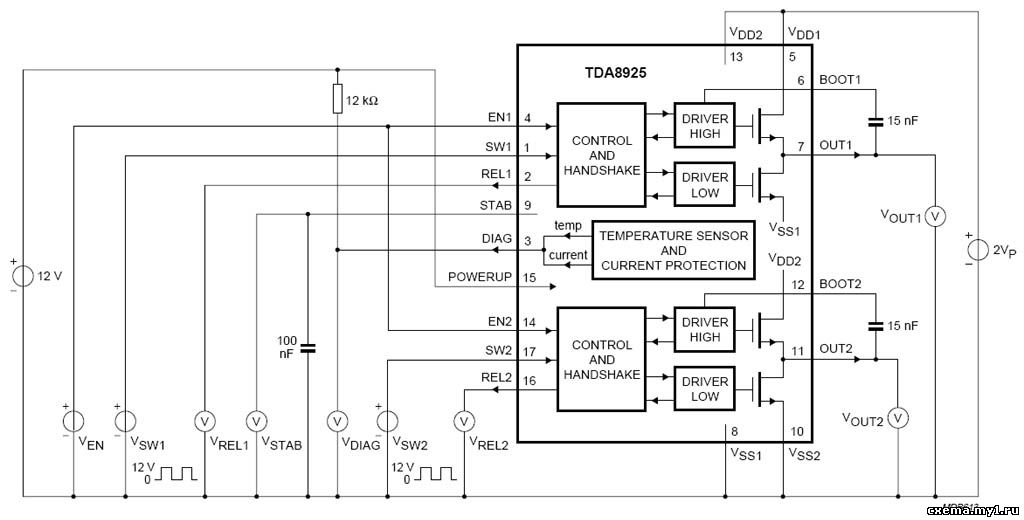

Тестовая схема включения TDA8925 (увеличенный размер
здесь)
|
|

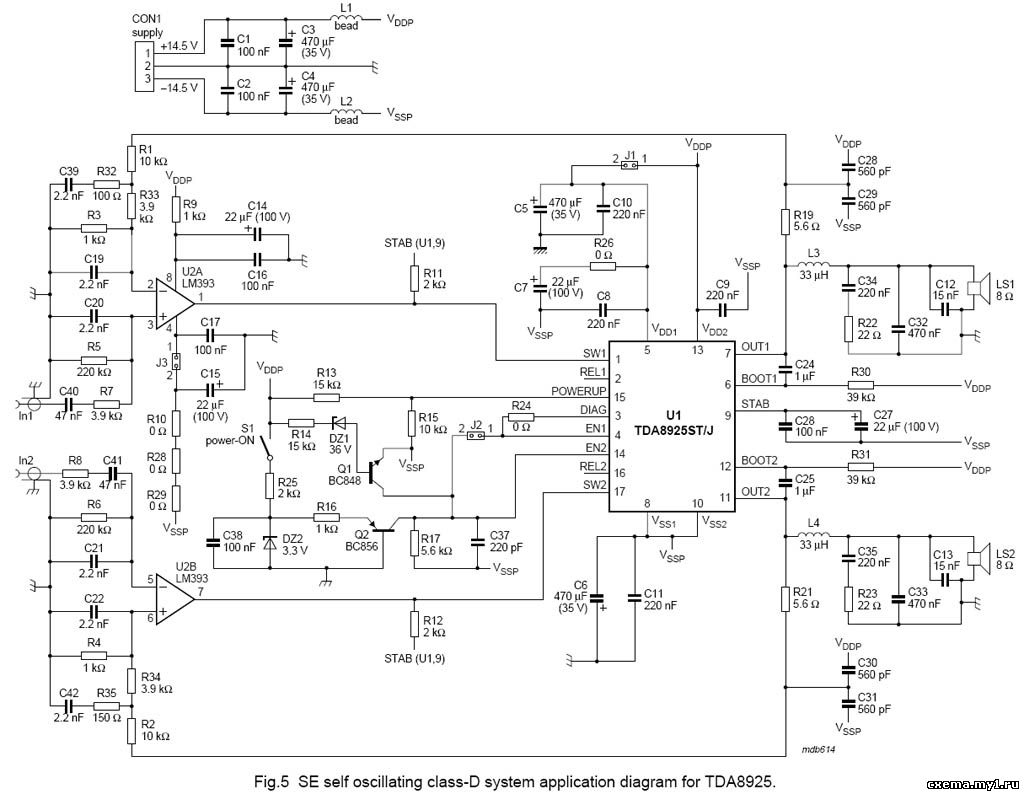

Типовая схема включения TDA8925 (увеличенный размер
здесь)
|
|
На рисунке выше представлена типовая схема включения TDA8925
в усилителе мощности класса D со стереофоническим нессиметричным выходом. При сборке усилителя надо учитывать, что
корпус микросхемы внутрене соединен с напряжением питания VSS. В увеличенном размере схему можно посмотреть
здесь.
Ниже приведены рисунок печатной платы, рисунок с раположением SMD компонентов со стороны проводников и рисунок с расположением обычных деталей с внешней стороны платы.
|

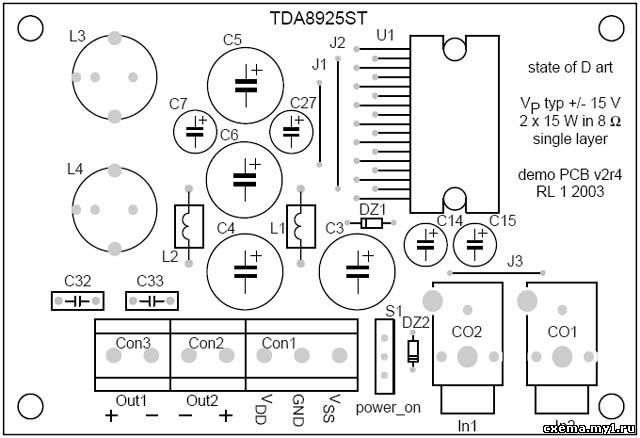

Расположение SMD компонентов со стороны проводников
|
|

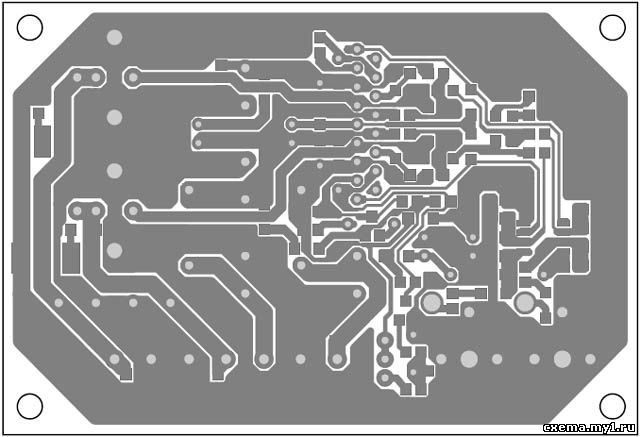

Печатная плата со стороны проводников
|
|

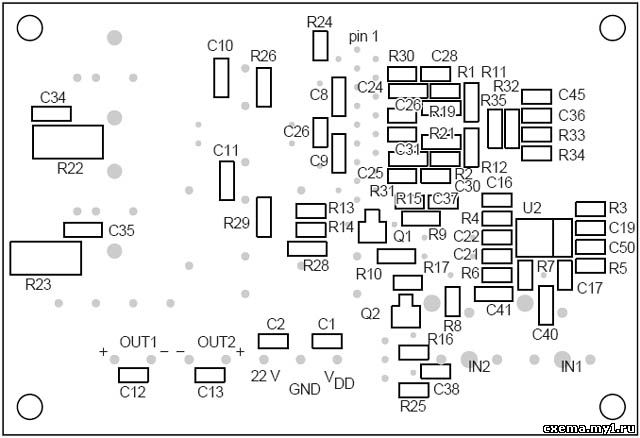

Расположение элементов с внешней стороны PCB
|
|
