Во время заката или восхода окружающего света недостаточно, чтобы провести вас через открытый дверной проем или обойти препятствия. Чтобы избежать каких-либо неприятностей, вот сумеречный поворотник, который можно разместить рядом с препятствиями.

Цепь лампы поворотника в сумерках

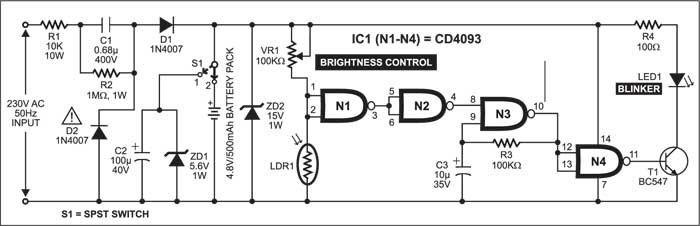

Рис. 1 показана схема лампы сумеречного поворотника. Для питания схемы входное напряжение сети (230 В переменного тока) преобразуется с понижением напряжения с помощью резисторов R1 и R2, конденсатора C1 и диодов D1 и D2 в напряжение постоянного тока, достаточно низкое для безопасной зарядки резервного аккумуляторного блока. Резистор R2 на конденсаторе C1 выполняет функцию стравливающего резистора. Стабилитрон ZD2 защищает от перенапряжения.

Миниатюрные никель-кадмиевые аккумуляторы для беспроводных телефонов легко доступны по разумным ценам. Используйте такой аккумулятор с напряжением 4,8 В и емкостью 500 мАч для эффективного и длительного резервного питания. Полюс switch S1 должен находиться в положении 2 if, вы используете батарею. Если вас не интересует возможность резервного копирования, переверните switch S1 в положение 1.

Остальная часть схемы включает в себя резистор светодетектора (LDR1), микросхему CD4093 (IC1) и предустановку (VR1) для регулировки яркости. LDR1 используется в качестве датчика, имеющего низкое сопротивление днем и высокое сопротивление ночью.

Работа схемы

Когда свет падает на LDR, его низкое сопротивление обеспечивает низкий уровень на входах логического элемента NAND N1. Высокий входной сигнал N1 ​​делает выходной сигнал N2 низким, и релаксационный генератор (построенный на базе вентилей И-НЕ N3 и N4 микросхемы IC1, конденсатора C3 и резистора R3) не колеблется. В результате транзистор Т1 не проводит ток, а светодиод LED1 не мигает.

С другой стороны, в темноте высокое сопротивление LDR1 обеспечивает высокий уровень на входных выводах логического элемента NAND N1. Низкий выходной сигнал N1 ​​делает выходной сигнал N2 высоким, и релаксационный генератор колеблется. В результате транзистор Т1 проводит ток, а светодиод LED1 мигает.

Транзистор Т1 — это драйвер LED. Резистор R4 ограничивает ток, протекающий через светодиод LED1, и, следовательно, его яркость. Вы можете подключить один или два дополнительных светодиода последовательно со светодиодом LED1, чтобы получить больше света. Низкая яркость светодиода 1 продлит время работы от батареи.

Строительство и усиление; тестирование

Поскольку схема напрямую подключена к источнику переменного тока высокого напряжения, заключите ее в пластиковый корпус case (показан на рис. 2), чтобы избежать смертельного поражения электрическим током. На лицевой стороне шкафа оставьте отверстие для LDR1, чтобы на него легко падал свет. Исправьте предустановку VR1 на другой стороне. Вы можете разместить гаджет где угодно, при условии, что окружающий свет падает непосредственно на фоторезистор.

Статья была впервые опубликована в декабре 2004 года и недавно обновлена.
