Стерео усилитель TA7280P, TA7281P от фирмы Toshiba

Особенности:
Рабочее напряжение питания 18 B
Выходная мощность 5.8W (22W при мостовой схеме включения)
Низкий уровень искажений
Низкий уровень шума
Высокий КПД
Защита от короткого замыкания и перегрузки
Тепловая защита

Описание: Микросхемы TA7280P и TA7281P аудио стереоусилители производства Toshiba. Они разработаны для создания мощных, малошумящих усилителей мощности с высоким КПД. Устройства содержат различные типы защиты: от короткого замыкания, от перегрева и перегрузки. Возможные способы применения - автомагнитолы и усилители мощности. Температурный режим работы от -30 до +85 градусов. Усилитель выпускается в корпусе HZIP12, в двух конфигурациях, с прямым (TA7280P) и зеркальным (TA7281P) отображением выводов - для удобства создания мостовой схемы включения.

Тестовые напряжения на выводах микросхем,
при Vcc=13,2V, TA=25 °C, в режиме стерео
Номер вывода123456789101112
TA7280P1,51,5GND1,51,56,46,412,3GNDVcc12,36,4
TA7281P6,412,3VccGND12,36,46,41,51,5GND1,51,5
Предельно допустимые параметры и температурные характеристики
ОбозначениеПараметрЗначениеЕдиница измерения
Vcc (surge)Пиковое напряжение (0,2 сек)45В
Vcc (max)Максимальное рабочее напряжение25B
VccРабочее напряжение18В
Iout (peak)Максимальный выходной ток4,5А
PDМощность рассеивания25Вт
TopТемпература окружающей среды-30 + 85°C
TstrТемпература хранения-55 +150°C
Электрические характеристики при VS=13,2V, RL=4 Ом, Rg = 600 Ом, Ta=25°C, f =1 kHz
ПараметрОбозн.РежимУсловияМин.Тип.Макс.Ед. изм.
Ток покояIccqDUALVin=0-80145мА
Выходная мощностьPout1BLTTHD=10%, VS=14,4V-22-Вт
Pout2BLTTHD=10%1619-Вт
Pout3BLTTHD=1%1215-Вт
Pout4DUALTHD=10%55,8-Вт
Напряжение разбалансированияVoffBLTVin=0-00,35В
Коэффициент нелинейных искаженийTHD 1BLTPout=4 Вт, GV=40 дБ-0,030,25%
THD 2DUALPout=1 Вт-0,060,3%
Коэффициент усиленияGV 1BLTVout=0,775 В-40-дБ
GV 2DUALVout=0,775 В505254дБ
Выходной уровень шумовVNO 1BLTRg=0, DIN45450 noise filter-0,14-mVrms
VNO 2DUALRg=10кОм, Полоса 20Гц-20кГц-0,71,5mVrms
Коэффициент подавления пульсацийR.R. 1BLTfripple=100 гЦ, Vripple=0,775Vrms--52-40дБ
R.R. 2DUALfripple=100 гЦ, Vripple=0,775Vrms--52-40дБ
Коэффициент наводокC.T.DUALVout=0,775Vrms--57-дБ
Входное сопротивлениеRINDUALf=1 кГц-33-кОм

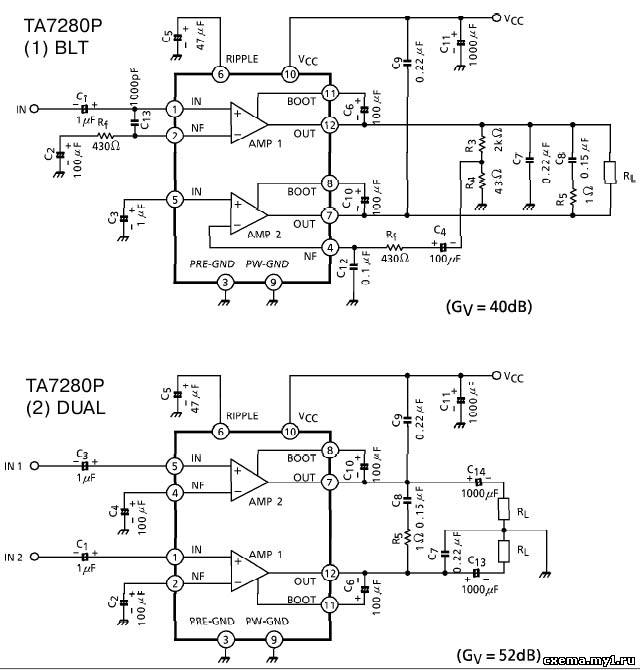

Типовые схемы включения TA7280P

Типовые схемы включения TA7281P
