Создание самого маленького спидометра на базе GPS с возможностями Интернета вещей

В современном быстро меняющемся мире точное измерение скорости имеет решающее значение в различных областях: от автомобилей до дронов и спортивных тренировок. Чтобы удовлетворить эту потребность, была разработана революционная разработка: спидометр на базе GPS, способный измерять скорость до 1854 километров в час.

Что отличает этот спидометр, так это его компактный размер: он оснащен модулем Quectel L86 GPS + GPS и IndusBoard с 3D-акселерометром и датчиком компаса, и все это упаковано в миниатюрную монету IndusBoard размером 3 см.

Это делает его самым маленьким спидометром, подходящим for к любому автомобилю, велосипеду, бегуну, спортсмену, скоростному боту, моторному боту, дрону или роботу и позволяющему измерять скорость в реальном времени. Кроме того, устройство также обеспечивает возможности Интернета вещей и возможность подключения практически к любому устройству с поддержкой Wi-Fi, например ноутбуку, телефону или планшету, для отслеживания скорости и общего пройденного расстояния в режиме реального времени.

Приложения этого спидометра на базе GPS разнообразны и эффективны. Его можно использовать в автомобилях для предоставления водителям for информации о скорости в режиме реального времени, повышая безопасность и соблюдение ограничений скорости. Его можно использовать в велосипедах, чтобы помочь велосипедистам контролировать свою скорость во время тренировок или в развлекательных целях. Бегунам и спортсменам for также будет полезно обеспечить точные измерения скорости, for отслеживание производительности и оптимизацию тренировок.

Более того, он облегчает контроль скорости и точность навигации дронов и роботов, что имеет решающее значение для автономного передвижения for и обхода препятствий.

Кроме того, он оптимизирует производительность скоростных и моторных ботов, отслеживая скорость в различных роботизированных приложениях.

Видео PoC

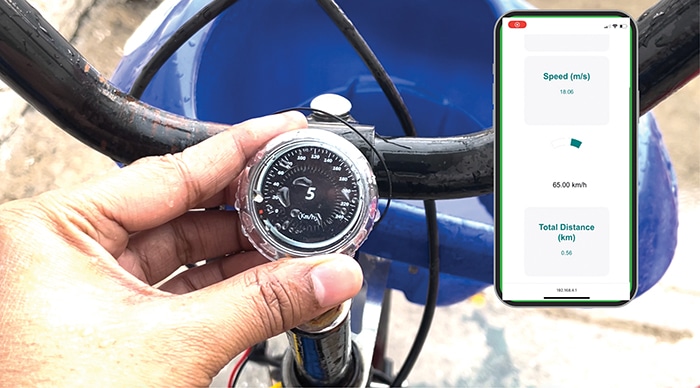

Рис. 1 показан прототип, установленный на велосипеде. Для изготовления этого GPS-спидометра for в виде велосипеда необходимые компоненты указаны в таблице спецификации.

Программирование спидометра на основе GPS

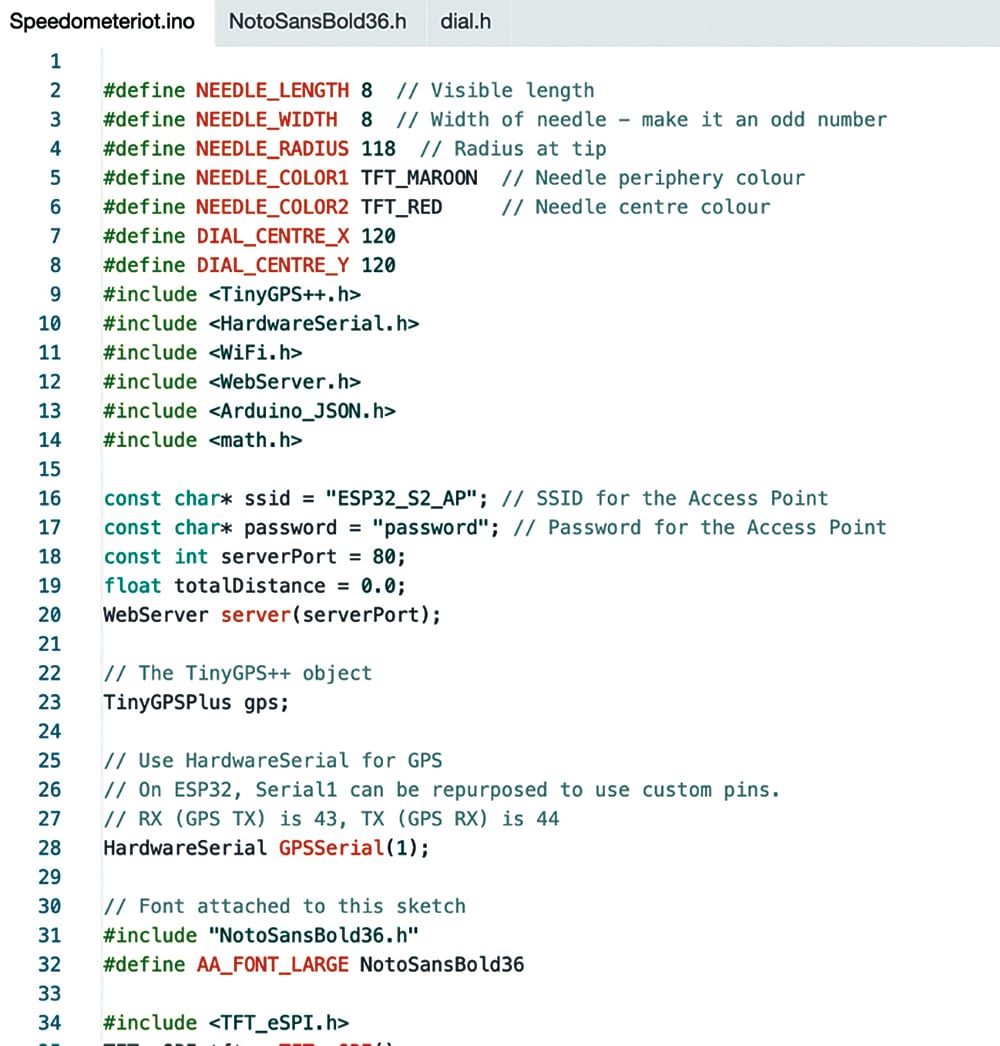

Для кодирования сначала необходимо установить TFT espi и Библиотеки TINY GPS Plus ; Следующие шаги объяснены в коде. На рис. 2 показан фрагмент исходного кода.

Схема и работа

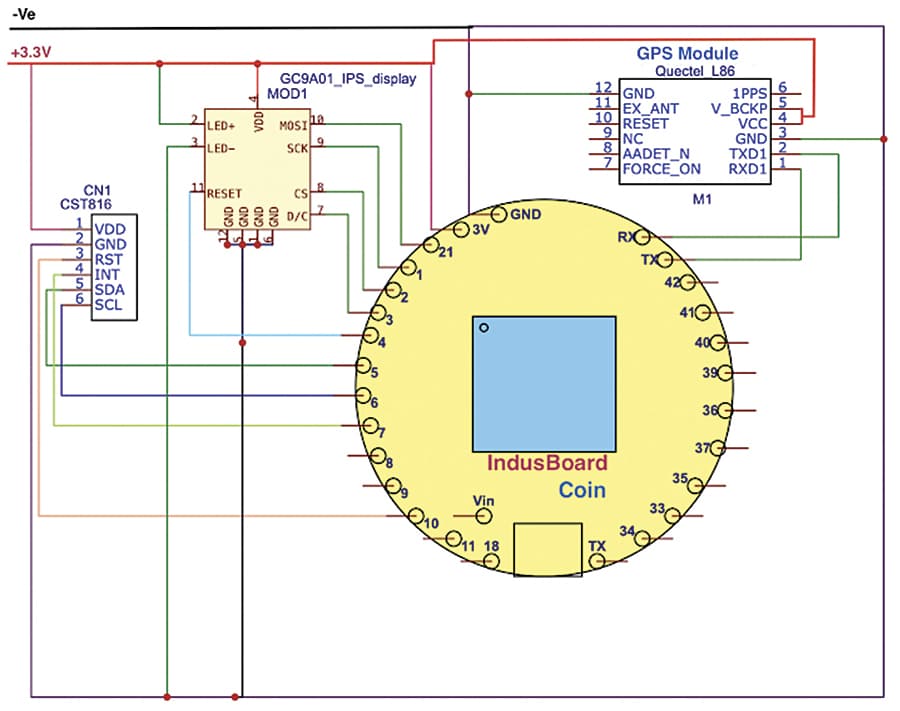

Рис. 3 показана принципиальная схема GPS-спидометра for велосипедов и автомобилей. Он построен на базе IndusBoard, емкостного сенсорного чипа CST816, круглого дисплея GC9A01A и GPS-модуля L86.

L86 GPS использует последовательный порт со скоростью передачи данных 9600 бод для отправки данных GPS. IndusBoard поддерживает как программное, так и аппаратное обеспечение. Выводы GPS L86 RXD1 и TXD1 подключены к TX и RX1 платы IndusBoard соответственно. Согласно набору данных GPS-модуля L86, модуль может питаться от напряжения от 2,8 В до 4 В while, потребляя в рабочем режиме ток около 100 мА.

IndusBoard имеет четыре выходных контакта, которые могут обрабатывать ток и мощность. Таким образом, контакты 3,3 В и GND платы IndusBoard используются for для питания GPS. Для получения более подробной информации о системе питания GPS обратитесь к выпуску EFY за предыдущий месяц или воспользуйтесь его техническим описанием.

Создание и тестирование

Для сборки устройства спаяйте все компоненты согласно принципиальной схеме (см. рис. 2). После спаивания компонентов закрепите их сверху на ручке велосипеда или приборной панели автомобиля. Теперь включите устройство и начинайте движение.

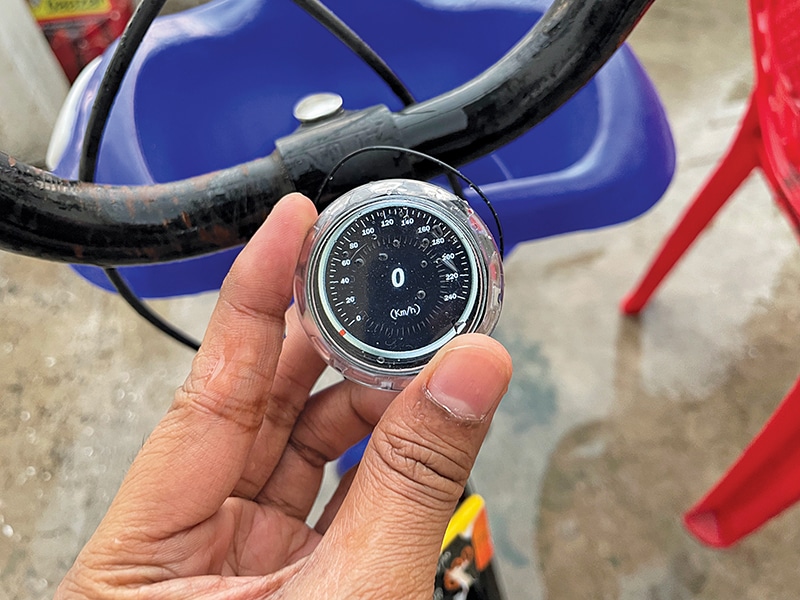

В зависимости от изменения местоположения GPS со временем он начнет выдавать скорость, которую можно увидеть на устройстве, как показано на рис. 4.
