Цифровой манометр

Будь то прогноз погоды, обнаружение движения воздушного потока по трубопроводам или определение высоты с помощью Измерение давления дрона играет важную роль в широком спектре приложений, таких как утечка газа, обнаружение потока воздуха из трубы, обнаружение препятствий и различные заводские операции.

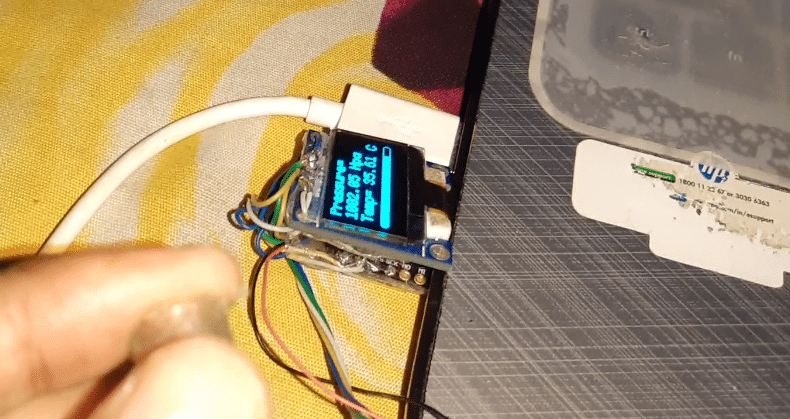

Здесь мы создадим цифровой манометр, который использует датчик BMP для выдачи показаний давления и температуры на дисплее OLED. Мы можем использовать это для определения расхода воздуха в трубах и его температуры. Мы также можем использовать это для измерения давления воздуха.

Видео: https://www.youtube.com/watch?v=MvU4oidDpw8

Спецификация

Кодирование

Прежде всего нам необходимо установить необходимые библиотеки. Для этого откройте Arduino IDE и перейдите по адресу

Эскиз—> Библиотека ---> Менеджер библиотеки. Найдите U8g2lib и BMP280 и установите их.

Для начала кодирования в Arduino IDE (как описано ниже) в первую очередь инициализируйте в коде библиотеки U8g2 и BMP280. Затем создайте функцию настройки и настройте связь датчиков SSD1306 и BMP I2C.

После этого мы создадим цикл, который будет выполняться повторно. И в этой функции цикла мы возьмем значения датчиков давления и температуры. Далее мы отобразим значения этих датчиков на дисплее OLED. Для этого мы установим положение курсора по осям x и y и имя шрифта.

После этого выведите значение датчика на дисплей. Здесь мы также добавим графическую линейную полосу

дисплей для индикации подъема и падения давления. Наконец, мы отправим все буферы для отображения на OLED с помощью u8g2.send buffer().

Теперь подключите Arduino и к порту USB. Выберите правильную плату и порт в Arduino IDE для загрузки кода.

Соединение

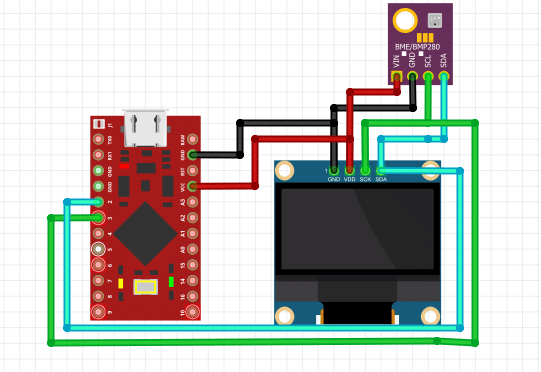

После загрузки кода подключите все компоненты, как показано на принципиальной схеме, приведенной ниже.
