Схема усилителя звука LM386

Схема усилителя звука LM386

Хотите улучшить звучание своих домашних проектов, не прибегая к сложным схемам?

Этот простой аудиоусилитель на базе LM386 представляет собой доступное и простое решение для усиления аудиосигналов for небольших акустических систем.

Благодаря минимальному количеству компонентов и простой конструкции даже новички смогут следовать этому руководству, чтобы воплотить в жизнь свои аудиопроекты.

Независимо от того, работаете ли вы с Arduino, Raspberry Pi или автономным источником звука, этот усилитель обеспечивает эффективный способ улучшить качество звука.

Рис. 1: Список компонентов for аудиоусилителя

Давайте углубимся в детали схемы и принципы работы, чтобы увидеть, как все это работает!

Схема усилителя звука на базе LM386 и ее работа

Принципиальная схема усилителя звука на базе LM386 представлена на рис. 3.

Он построен на базе популярного усилителя LM386 (IC1), динамика сопротивлением 8 Ом и мощностью один ватт (LS1), четырех конденсаторов и нескольких других компонентов. Для питания этого проекта используется батарея 6 В.

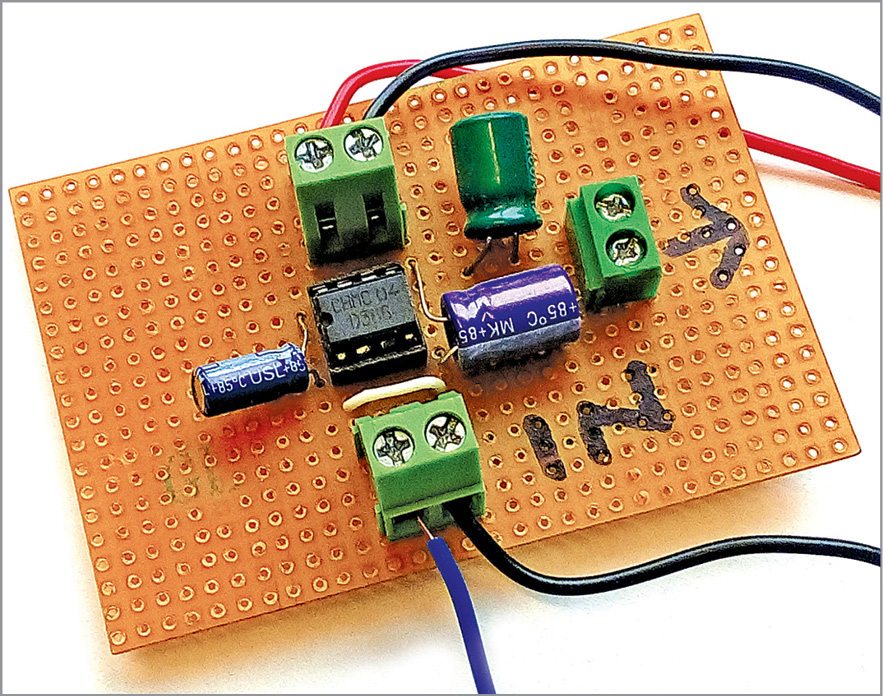

Рис. 2: Авторский прототип усилителя звука на базе LM386

В этой схеме используются четыре электролитических конденсатора [два 10 мкФ, 16 В (C1 и C2) и два 220 мкФ, 16 В (C3 и C4)]. C1 подключен к средней клемме потенциометра 10k VR1.

C2 подключен к контактам 1 и 8 микросхемы IC1. Контакт 5 микросхемы IC1 — это выходной терминал, который подключен к динамику LS1 через C3.

C4 подключен к положительной клемме аккумулятора 6 В и заземлению. Положительная сторона 6 В подключена к контакту 6 микросхемы IC1, а другая сторона - к клемме заземления контакта 4.

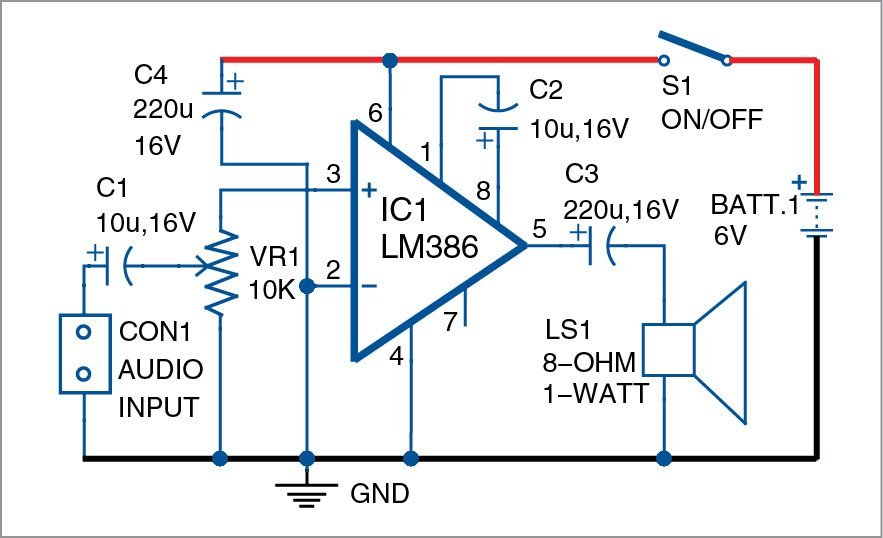

Рис. 3. Принципиальная схема аудиоусилителя на базе LM386

Инвертирующий контакт 2 микросхемы IC1 подключен к земле, а неинвертирующий контакт 3 подключен к входной клемме через VR1. Аудиовход подается на CON1. VR1 используется для регулировки громкости.

Создание и тестирование

Односторонний усилитель PCB for LM386 показан на рис. 4, а схема его компонентов — на рис. 5. После сборки схемы на PCB поместите ее в подходящую коробку.

Закрепите разъем CON1 на входе for передней панели и динамик LS1 на задней стороне коробки. Подключите VR1 на передней панели for для управления громкостью.

Рис. 4: Шаблон PCB усилителя звука на базе LM386
Рис. 5. Компоновка компонентов PCB

Загрузите PCB и PDF-файлы компоновки компонентов: нажмите здесь

Прежде чем использовать этот проект, проверьте его с помощью батареи 6 В. Подключите динамик сопротивлением 8 Ом и мощностью 1 Вт к выходным контактам 5 микросхем IC1–C3. Включите S1 и удерживайте VR1 в среднем положении.

Теперь возьмите отвертку и осторожно коснитесь ею контакта 3 входной клеммы IC1. Вы должны услышать жужжащий звук из динамика. Это подтвердит, что ваша схема работает и готова к использованию.

Примечание: LM386 обеспечивает выходную мощность от 250 милливатт до одного ватта в зависимости от напряжения питания и нагрузки. Подробнее см. техническое описание for.

Мы также создали недорогой стереоусилитель звука стоимостью менее 50 рупий и Простой аудиоусилитель с двойным источником питания.

Мы будем рады узнать о вашем опыте работы с этим проектом! Оставьте комментарий ниже с любыми вопросами, отзывами или улучшениями, которые вы внесли.


Радж К. Горхали регулярно пишет в EFY. В сферу его интересов входит проектирование электронных схем.

Эта статья была впервые опубликована 28 февраля 2017 г. и обновлена 23 октября 2025 г.
