12-ти светодиодный индикатор уровня сигнала на A227D (К1003ПП1)
Основные технические характеристики
Напряжение питания 10-18 В
Входное наряжеие на выводах 3,16,17, max 6,2 В
Uвх 50-500 мВ

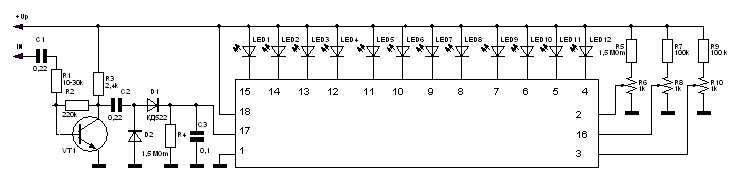

Рис 1. Принципиальная схема

Рис 2. Печатная плата и схема расположения элементов на плате

R6 - регулировка яркости свечения светоиодов.
R8 - регулировка зажигания первого светодода.
R10 - регулировка зажигания последнего светодиода.
Цепь R4,C3 задает время задержки выключения светодиодов (инерционность индикатора)


Рис 3. Схема подключения светодиодов в режиме "бегущая точка"

Рис 4. Схема входной цепи при подключении индикатора к выходу УНЧ

Резистивный делитель на входе индикатора определяет максимальный уровень сигнала на входе ИМС.
В случае исполнения УНЧ по мостовой схеме вход индикатора подключается к одному из плеч усилителя.
