Схема регулятора напряжения 0-30 В. Эта схема набора, который имеется в продаже. Устройство можно использовать в качестве лабораторного источника питания.

Технические характеристики

Входное напряжение, В переменное, 24

Выходное напряжение, В.. 0…30

Выходной ток, А 3

Размер радиатора, мм 80х52х25

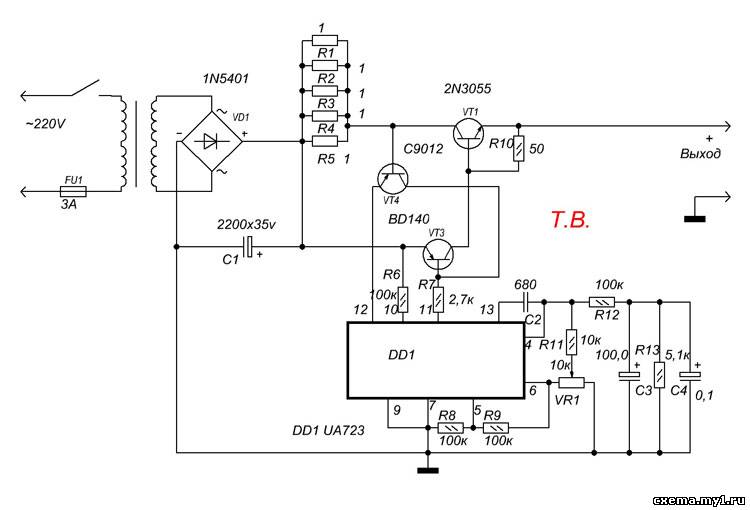

Принципиальная электрическая схема регулятора показана на рисунке.

С набором можно использовать любой трансформатор, первичная обмотка которого рассчитана на 220 В, а вторичная выдает 24 В с током не менее 3 А. Конечно, можно применить трансформатор с меньшим напряжением и током вторичной обмотки, но в током случае и выходные напряжение и ток, в регуляторе не будут превышать соответствующих значений трансформатора. Переменное напряжение 24 В выпрямляется диодным мостом, собранным на диодах D1. Выпрямленное напряжение фильтруется электролитическим конденсатором С1. Резисторы R1 -R5 служат для уменьшения бросков тока при включении и переходных процессах транзистора VT2. Основой регулятора напряжения служит стабилизатор напряжения DD1, который отслеживает выходное напряжение и подает необходимый ток на силовой каскад на транзисторах VT1-VT3. Конструктивно набор выполнен на печатной плате из фольгированного гетинакса размерами 80x50 мм.

Радиосхема №5 2006г стр. 25
