Преобразователь USB в последовательный TTL с разъемом USB типа C

В сегодняшней цифровой среде бесперебойное подключение и связь имеют важное значение for для бесперебойной работы различных электронных устройств. Преобразователь USB в последовательный TTL с разъемом USB Type-C представляет собой ключевое решение, устраняющее разрыв между современными интерфейсами USB и традиционными схемами уровня TTL.

Поскольку разъемы USB Type-C continue получают широкое распространение благодаря универсальности и компактной конструкции, потребность в совместимых с for интерфейсах связи становится все более актуальной. Этот проект удовлетворяет этот спрос, предлагая надежный и эффективный преобразователь, который обеспечивает двунаправленную передачу данных между устройствами с поддержкой USB и схемами уровня TTL.

Преобразователь USB в последовательный TTL обеспечивает гибкий и удобный интерфейс, позволяющий разработчикам и энтузиастам взаимодействовать с широким спектром компонентов уровня TTL, таких как микроконтроллеры, датчики и другие встроенные системы. Интеграция разъема USB Type-C обеспечивает совместимость с устройствами последнего поколения while, обеспечивая повышенную долговечность и простоту использования.

Этот проект не только упрощает процесс последовательной связи, но и открывает возможности for различных приложений, включая создание прототипов,  отладку и регистрацию данных. Будь то for в образовательных целях или профессиональное развитие, преобразователь USB в последовательный TTL служит универсальным инструментом for как для энтузиастов электроники, так и для инженеров.

Требуется компонент

1. Конденсатор
2. LED
3. ESD Защитный диод
4. USB Разъем типа C
5. Резистор
6. Индуктор
7. Прямоугольный мужской заголовок
8. USB к последовательной TTL-ИС

Спецификация

< td>1

Элемент	Кол-во	Артикулы	Значение	Цена за единицу в INR	Цена за  количество в  INR
1	2	C1, C3	4,7 мкФ	2,4	4,8
2	4	C2, C4, C5, C6	100 нФ	1,37	5,48
3	2	D1, D4	SM712_SOT23	17,59	35,18
4	2	D2, D3	LED-SMD-RED DIFFUSED_0603_	2,51	5,02
5	1	D5	5988A80107F	22,6	22,6
6	4	H1, H2, H3, H4	Монтаж Hole_Pad	0	0
7	1	J1	USB 4105GFA120	18,9	18,9
8	1	J2	61201021721	9,56	9,56
9	1	л 1	120R	1,19	1,19
10	4	R1, R2, R3, R4	1K	0,39	1,56
11	2	R5, R6	5,1 К	0,39	0,78
12	U2	CP2102N-Axx-xQFN20	200	200< /td>
				Всего	305,07

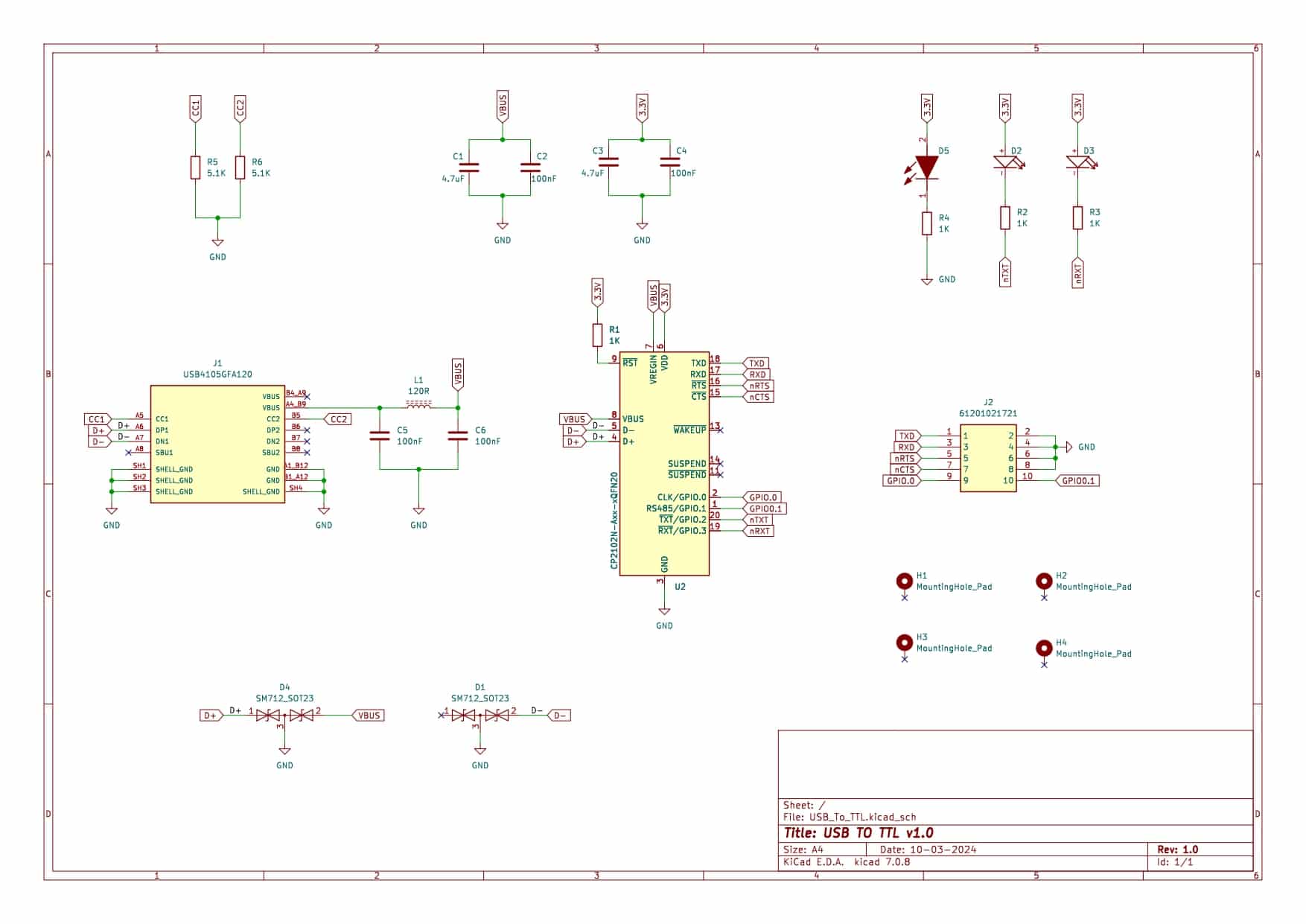

Схема



Загрузить схему в формате PDF

Проектирование оборудования

1. Используемое программное обеспечение:

В проекте используются возможности KiCad (7.0.8), пакета программного обеспечения для автоматизации проектирования электроники (EDA) с открытым исходным кодом, известного for своими надежными функциями и удобным интерфейсом. KiCad обеспечивает бесшовное создание схем, компоновку PCB и 3D-моделирование, что делает его идеальной платформой for для проектирования сложных электронных систем.

2. PCB Размеры:

Физические размеры PCB разработаны с учетом требований проекта, обеспечивая совместимость со стандартными корпусами и интеграцию в различные электронные системы.

Компактный форм-фактор PCB при длине 40,38 мм и ширине 22,66 мм обеспечивает максимальную универсальность while и минимизирует занимаемую площадь.





3. PCB Слои:

PCB состоит из двух слоев и тщательно оптимизирован для обеспечения баланса между целостностью сигнала, эффективностью маршрутизации и технологичностью.

Верхний уровень служит основным слоем маршрутизации, вмещающим трассы сигналов и размещение компонентов. Между тем, нижний уровень использует for дополнительную маршрутизацию и создание прочного заземления, что крайне важно for для минимизации шума и повышения целостности сигнала.

4. ESD Защитные диоды:

ESD (электростатический разряд) представляет значительную угрозу для электронных устройств, особенно с открытыми разъемами, такими как USB Type-C.

Чтобы снизить этот риск, в аппаратную конструкцию включены защитные диоды ESD.

Эти диоды действуют как первая линия защиты, отводя потенциально вредные электростатические разряды от чувствительных схем. Обеспечивая путь к земле с низким импедансом во время событий ESD, они защищают разъем USB Type-C и связанные с ним компоненты от повреждения или неисправности.

5. Дифференциальная маршрутизация и сопоставление длины:

Дифференциальная передача сигналов имеет первостепенное значение для for высокоскоростных интерфейсов передачи данных, таких как USB Type-C, где точная передача и прием сигнала имеют решающее значение для for надежной связи.

Дифференциальные пары тщательно маршрутизируются с учетом совпадения длины, что гарантирует одновременное прибытие сигналов в пункт назначения и снижает риск искажения.

Такой тщательный подход повышает целостность сигнала и сводит к минимуму электромагнитные помехи (EMI), гарантируя надежную работу в сложных условиях.

6. Интеграция микросхемы CP2102N:

В конструкции реализована интеграция мостового контроллера CP2102N USB и UART, универсальной и широко используемой микросхемы for, известной своей надежной производительностью и богатыми функциональными возможностями.

CP2102N не только обеспечивает плавное преобразование USB в UART, но также предлагает контакты GPIO (ввод/вывод общего назначения), которые можно настроить for для различных целей, включая функции индикации TX (передача) и RX (прием).

Благодаря гибкой настройке параметров GPIO с помощью пакета программного обеспечения Simplicity Studio от Silicon Labs разработчики могут адаптировать функциональность CP2102N к конкретным требованиям приложения, повышая универсальность и возможности настройки.

7. PCB Изготовление:





Используя местный опыт и ресурсы, PCB производится в Индии компанией PCB Power, используя растущий сектор производства электроники в стране.

Местное производство дает множество преимуществ, в том числе более короткие сроки выполнения заказов, экономическую эффективность и возможность тесного сотрудничества с производителями для точной настройки производственных процессов и обеспечения высококачественных результатов.

Видео: https://www.youtube.com/watch?v=3dxycE63TEU

---
