Полное руководство по установке системы контроля доступа на базе RFID

В этой статье описывается базовая установка RFID и системы контроля доступа к дверям на основе пароля. Системы контроля доступа позволяют входить и выходить из помещений только уполномоченным лицам.

Системы контроля доступа часто включают в себя замки, турникеты, биометрические сканеры, устройства распознавания лиц, RFID считыватели и шлагбаумы.

Необходимые детали

Материалы, необходимые for для этой системы контроля доступа, включают:

• Магнитный замок с монтажным кронштейном (замок безотказного типа)
• Адаптер источника постоянного тока или импульсный источник питания (SMPS) (12 В, 3 А)
• Считыватель контроля доступа
• Кнопка выхода
• Соединительные провода (категория 6 или медные провода, в зависимости от необходимости)

Система контроля доступа: Wiring Схема установки

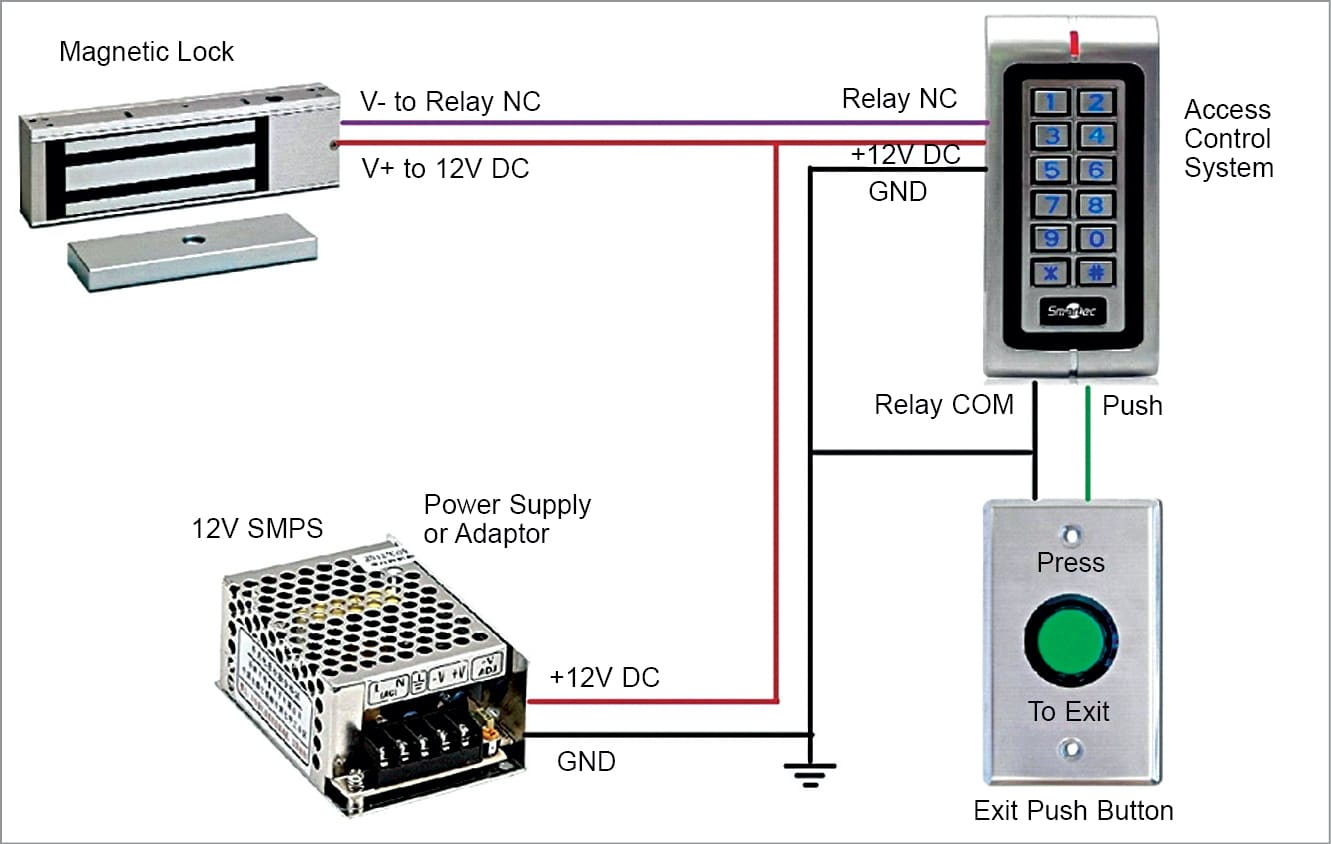

Схема системы контроля доступа представлена на рис. 1. Она построена на основе магнитного замка с монтажными кронштейнами, напряжением 12 В SMPS/adaptor for блок питания, устройство контроля доступа, кнопка выхода, метки RFID, кабели.

В комплект входят 3- и 6-контактные разъемы, а также 3- и 6-проводные кабели для подключения устройства контроля доступа. Полная схема подключения for проекта представлена на рис. 2.

Подключения релейной цепи

Перед установкой давайте разберемся с концепцией реле, используемой в большинстве систем контроля доступа. Реле (см. рис. 3) имеет три контакта: NO, NC и COM, которые обычно называются нормально разомкнутыми, нормально замкнутыми и общими клеммами соответственно.

COM обычно остается подключенным к клемме NC. Когда реле активировано, клемма COM соединяется с клеммой NO, отделяясь от клеммы NC.

Большинство считывателей, кнопок и замков контроля доступа имеют встроенную релейную схему for нужных соединений.

Устройство контроля доступа

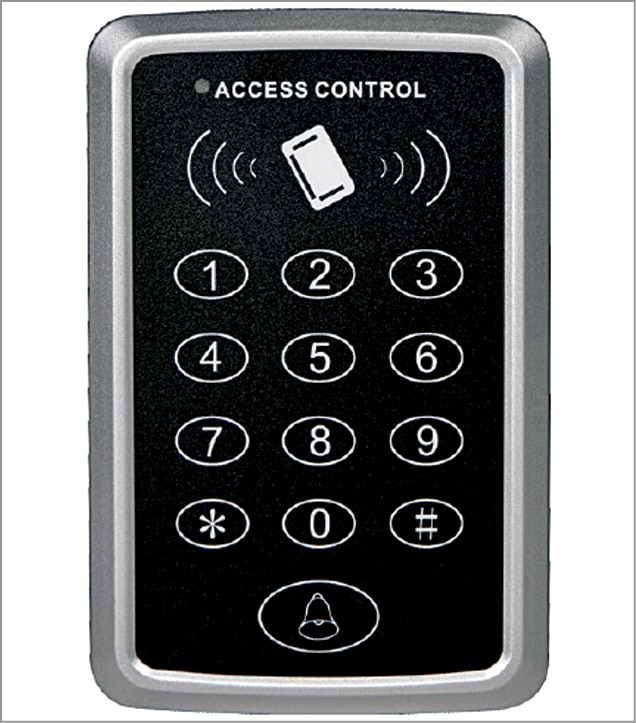

Считыватель контроля доступа и отказоустойчивый магнитный замок являются ключевыми компонентами for этой установки на базе RFID. Автономное устройство контроля доступа (номер модели SA32-E), используемое в этом проекте, показано на рис. 4.

Это бесконтактное устройство RFID для считывания смарт-карт и устройства проверки пароля. Он поддерживает три режима проверки (только карта RFID, только PIN-код и карта и PIN-код), чтобы обеспечить максимальную безопасность и гибкость.

Благодаря одному релейному выходу (опционально) и кнопочному (низкому) выходу, одному порту дверной кнопки и одному порту дверного звонка устройство можно просто, но эффективно for использовать в жилых домах, офисах и других общественных объектах.

Когда магнитный замок напрямую подключен к источнику питания +12 В и заземлению (GND) между клеммами, замок работает нормально (то есть дверь остается запертой).

Обратите внимание, что существует два основных типа магнитных запирающих устройств: отказоустойчивые и отказоустойчивые.

Безопасное запирающее устройство блокируется при отключении питания.

Безопасные запирающие устройства блокируются при включении питания и разблокируются при его отключении. В этом проекте используется надежное запорное устройство.

Настройте запирающее устройство на автоматическую разблокировку с помощью тега RFID или биометрического сканирования и повторную блокировку через заданное время, чтобы предотвратить задержку.

Большинство биометрических устройств или считывателей контроля доступа предварительно оснащены встроенной релейной схемой. Схема спроектирована таким образом, что шина GND от источника питания/адаптера подключается через клеммы NC и COM считывателя и кнопку выхода.

+12 В постоянного тока от адаптера или SMPS подключается непосредственно к электромагнитному замку, как показано на блок-схеме (см. рис. 1).

Большинство магнитных замков и считывателей контроля доступа предварительно оснащены таймерами for задержки запирания и разблокировки. Как правило, на плате PCB находятся предустановки, с помощью которых можно настроить for задержку времени блокировки или разблокировки.

Система контроля доступа к двери работает

Когда предварительно зарегистрированный пользователь или уполномоченное лицо пытается открыть дверь с помощью тега RFID (карты), пароля или биометрических данных, срабатывает релейная цепь и терминал COM отключается от терминала NC for и while. То есть терминал COM подключается к терминалу NO.

Поэтому питание 12 В постоянного тока отключается от магнитного замка for на несколько секунд (в зависимости от заданной задержки времени). Таким образом, магнитный замок разблокируется при отключении питания. Это действие позволит двери открыться.

Опять же, когда пользователь нажимает кнопку выхода, реле активируется и вынуждено соединить COM с клеммой NO. Питание магнитного замка отключается, он разблокируется, и дверь снова открывается.

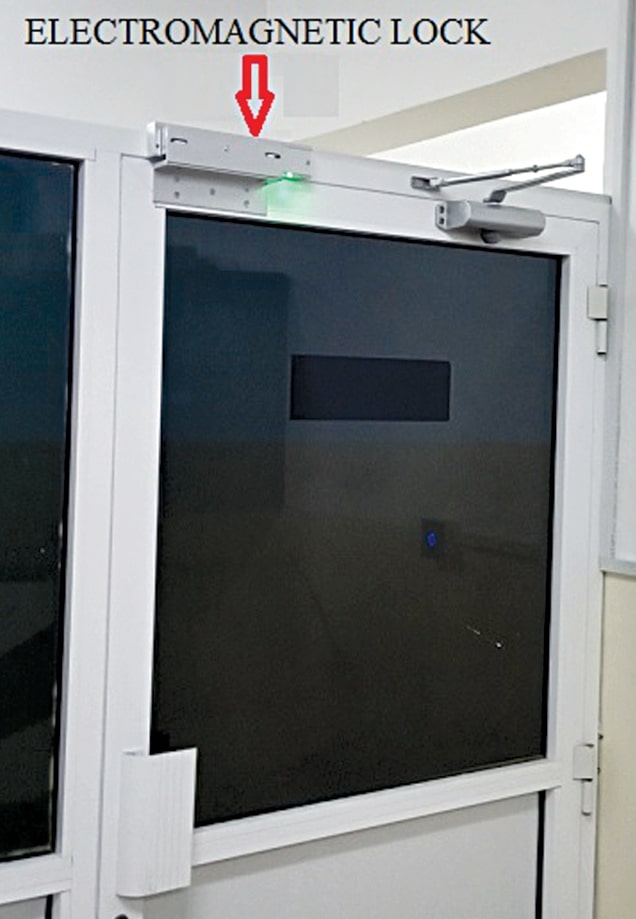

Как правило, устройство контроля доступа должно быть установлено возле двери снаружи помещения, а кнопка выхода должна быть установлена возле двери, но внутри помещения. Электромагнитный замок, установленный на стеклянной двери, показан на рис. 5.

Некоторые кнопки выхода имеют встроенную схему реле, к которой необходимо подключить внешний источник питания. В этом case предпочтительно использовать источник питания 12 В, 3 А.

RFID Контроль доступа к карте

Здесь приведены некоторые сведения о карте/теге RFID. Каждая карта/тег RFID имеет уникальный номер. При проведении метки по считывателю RFID система контроля доступа предлагает ввести пароль. Пароль default — 123456.

Чтобы изменить пароль, нажмите #123456#0987654#987654# на клавиатуре контроля доступа. Если вы услышите длинный звуковой сигнал, это означает, что пароль успешно зарегистрирован. Чтобы добавить новую карту RFID, нажмите #987654#1 на клавиатуре ввода. Проведите меткой/картой рядом со считывателем и нажмите клавишу #.

Загрузить Исходный код

Теперь, когда мы обсудили основы установки системы контроля доступа, давайте попробуем проекты на базе RFID.

С. Аравинд имеет степень бакалавра технических наук и в настоящее время работает инженером по системам сверхнизкого напряжения в Омане.
