Электронное цифровое пианино своими руками с ESP32 — код и схема

Пианино и многие другие музыкальные инструменты теперь оцифрованы. Теперь их можно воспроизвести с помощью электронных схем. Это устройство преобразует традиционные фортепиано или другие инструменты в цифровую форму с помощью электронных компонентов.

Исходный код можно изменить для создания различных цифровых инструментов, таких как барабаны или флейты, путем настройки выходного звука, тона и частоты.

Видеоруководство POC на английском языке

В этом устройстве используется плата ESP32 for обработки тонов с транзисторами, усиливающими выходной сигнал. Вы можете создавать или изменять код в любом IDE, например Arduino IDE, ESP IDF, Micropython или Smowcode.

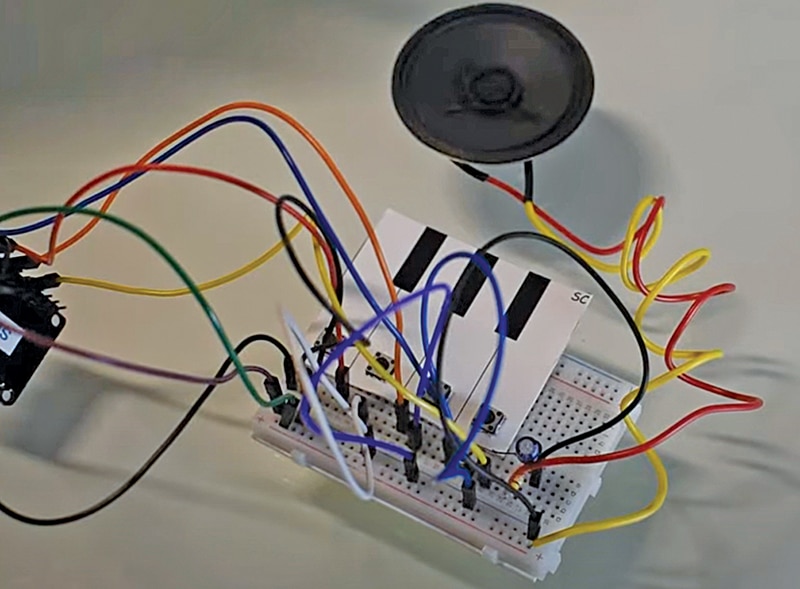

Для быстрого кодирования на этом устройстве использовался Smowcode . На рис. 1 показан авторский прототип на макетной плате. Необходимые компоненты перечислены в таблице спецификации.

Схема и работа электронного цифрового фортепиано

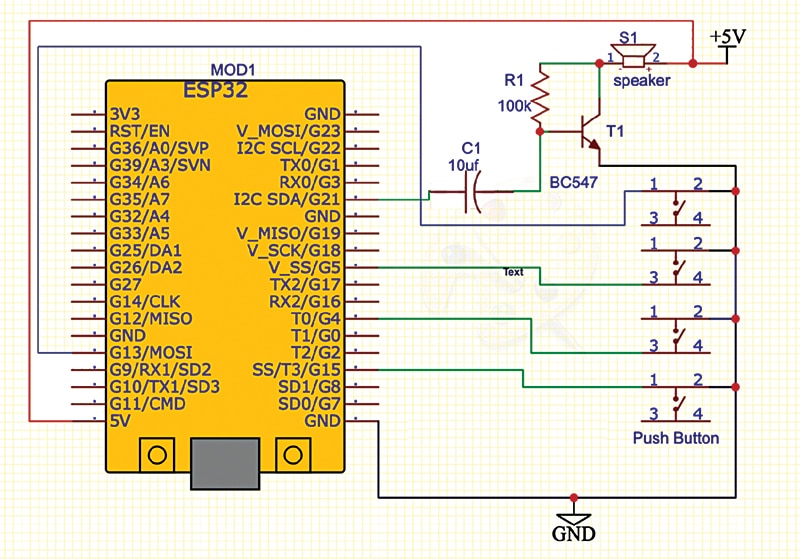

Рис. 2 показана принципиальная схема электронного пианино, построенного на плате ESP32, транзисторе BC547, динамике и других компонентах.

На макетной плате использована разводка for. Между базой и коллектором транзистора Т1 включен резистор сопротивлением 100 кОм. Отрицательная клемма конденсатора C1 подключается к базе T1, а положительная клемма подключается к контакту G21 платы ESP32 (MOD1).

Один разъем динамика подключается к контакту 5 В ESP32, а другой — к коллектору T1. Эмиттер Т1 подключен к земле ESP32.

Четыре кнопки заземляются через одну клемму, while, остальные клеммы подключаются к контактам G13, G4, G5 и G15 платы ESP32. ESP32 управляет частотой звука и воспроизводит различные звуковые частоты в зависимости от нажатых кнопок.

Создание и тестирование

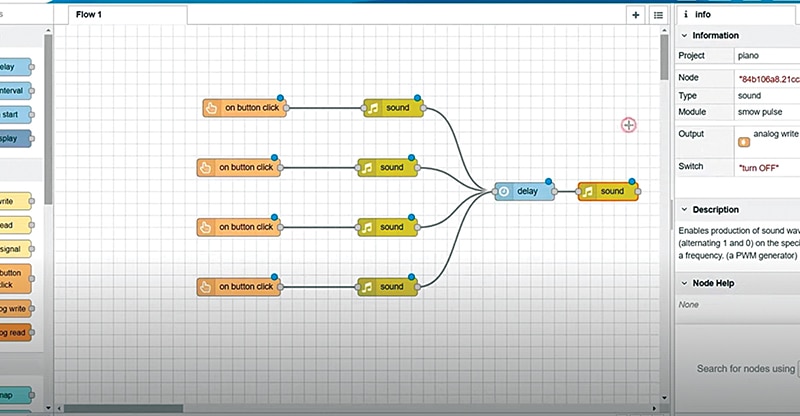

Вы можете либо скачать прошивку в формате .bin с сайта и загрузить ее на плату ESP32, либо быстро модифицировать и создать код, соединив узлы. После установки блоков кода (см. рис. 3) загрузите код на плату, выбрав правильный COM-порт и плату.

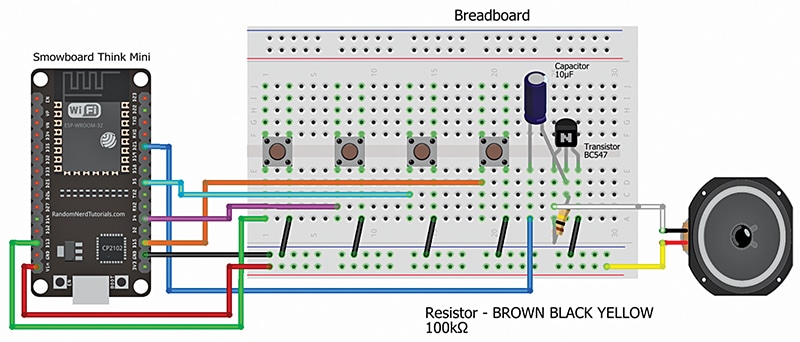

Сначала загрузите исходный код на плату ESP32. Затем соберите устройство на макете, как показано на схеме подключения на рис. 4. Включите устройство и нажимайте кнопки для воспроизведения различных тонов, которые можно изменять по желанию.

Фаиза Шейх увлекается электроникой.
