Двухканальный беспроводной аудиоусилитель с использованием Bluetooth и TA8210AH

Использование усилителей звука растет с каждым днем. В этом проекте рассматривается беспроводная передача аудиосигнала и усиление полученного сигнала с использованием модуля Bluetooth VTF-108 и усилителя звука IC TA8210AH.

Модуль Bluetooth можно подключать к таким устройствам, как Hi-Fi-оборудование, мобильные телефоны и MP3-плееры. Источники звука, такие как мобильные телефоны, работают как передатчик, а модуль Bluetooth, аудиоусилитель и динамики образуют приемник или блок беспроводных динамиков. Приемник можно расположить где угодно (в пределах зоны действия Bluetooth), поэтому его можно перемещать без использования каких-либо кабелей. Усилитель в блоке приемника используется для усиления аудиосигнала.

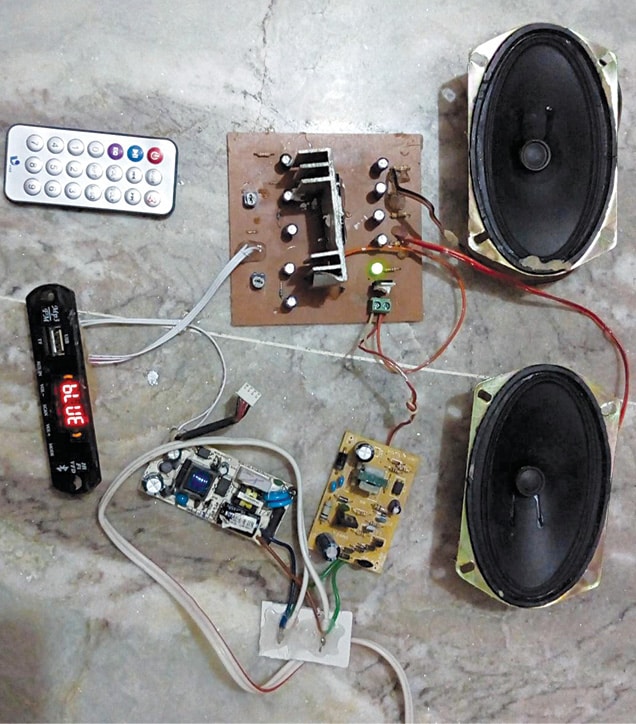

Эту конструкцию можно использовать в четырехколесных транспортных средствах, домах, залах для семинаров и т. д. Авторский прототип показан на рис. 1.

Цепь и работа

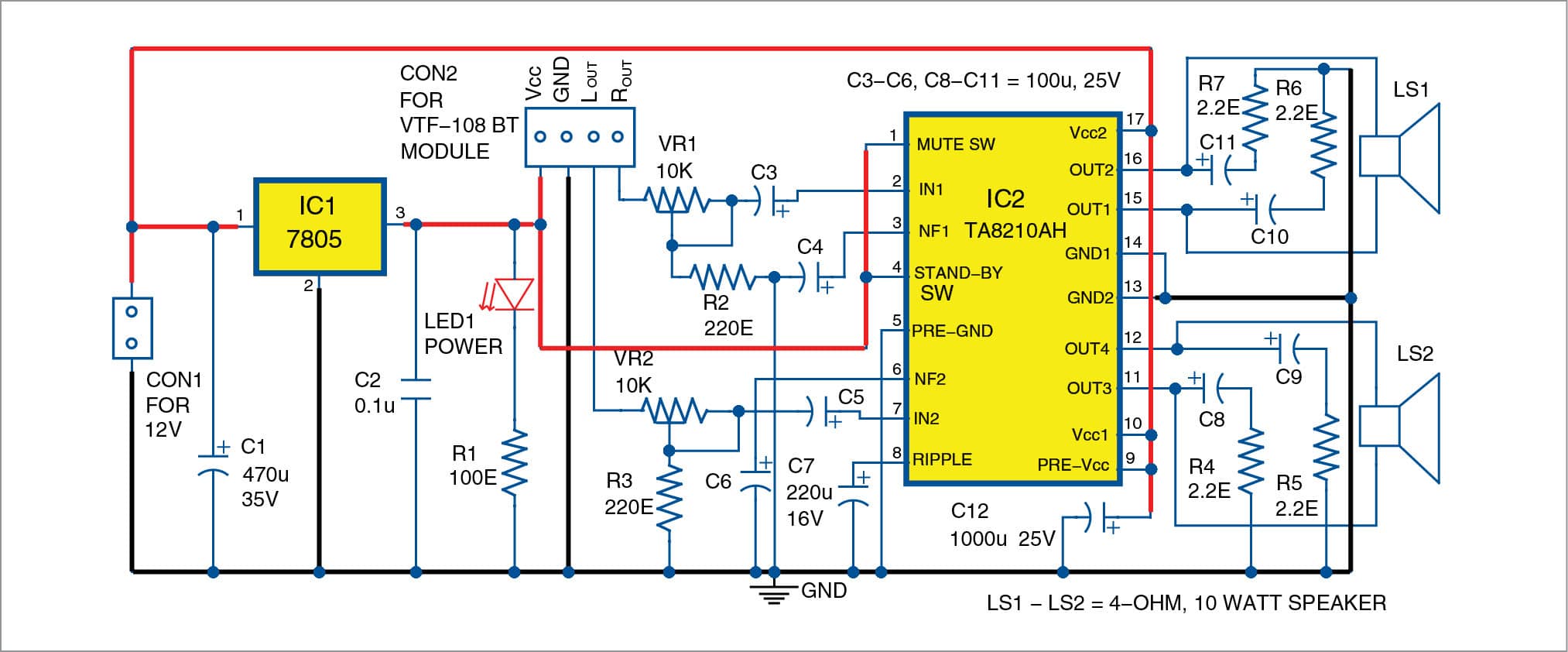

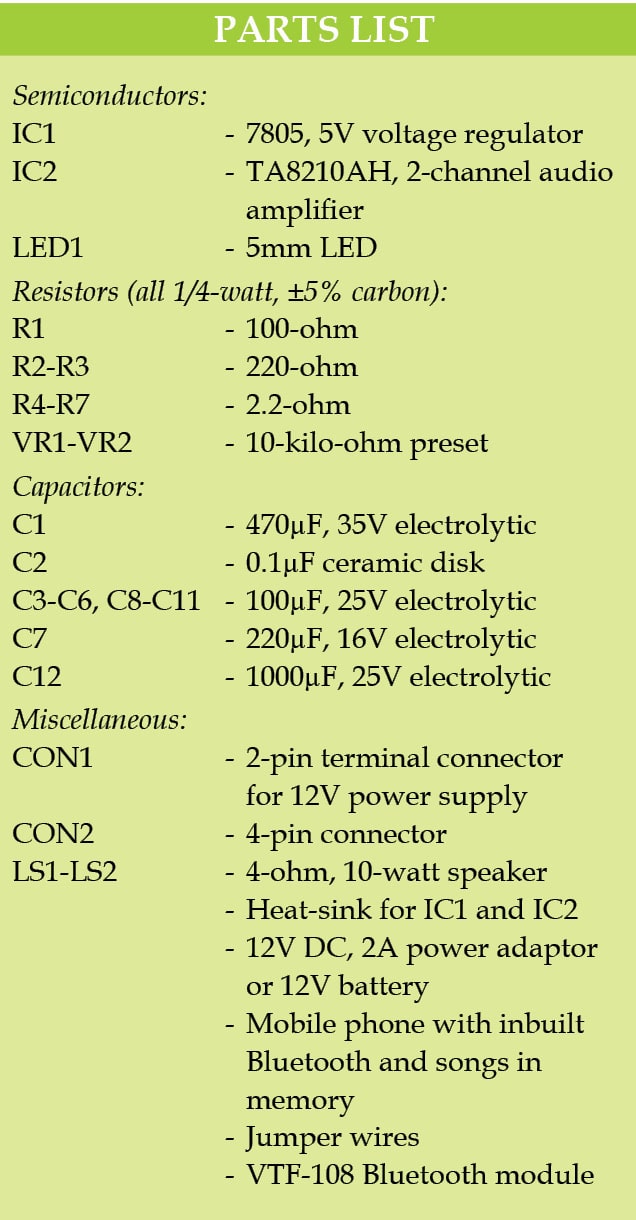

Принципиальная схема 2-канального беспроводного усилителя звука показана на рис. 2. Он построен на основе 2-канального усилителя звука TA8210AH (IC2), Bluetooth-модуля VTF-108, двух динамиков (LS1 и LS2), резисторов (R1–R7), конденсаторов (C1–C11) и некоторых других компонентов. Для модуля VTF-108 требуется источник питания постоянного тока 5 В, тогда как для аудиоусилителя IC2 используется источник питания постоянного тока 12 В.

Вся конструкция требует подключения, как описано ниже.

Подключите модуль Bluetooth к усилителю

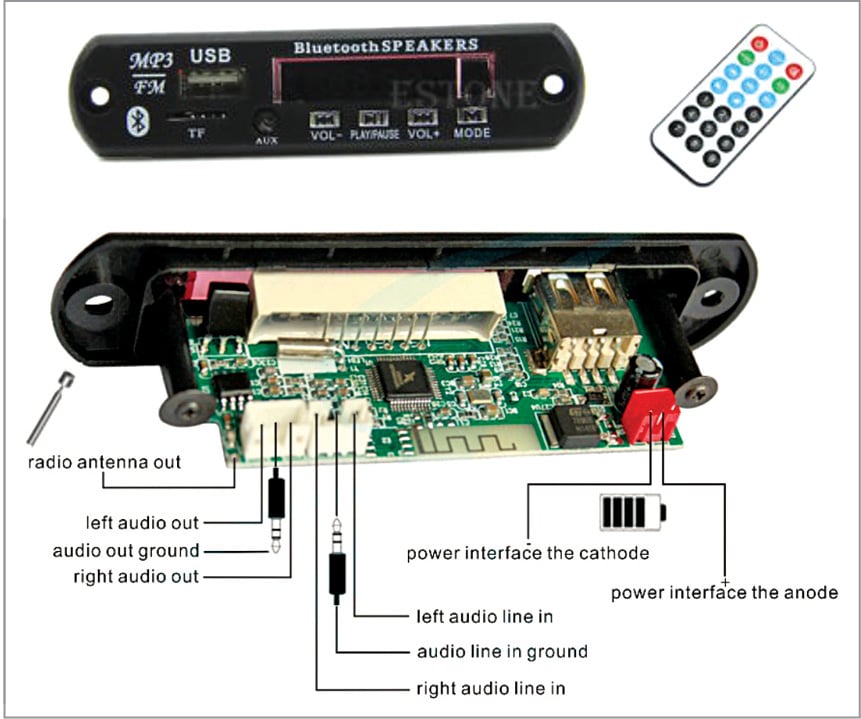

Модуль Bluetooth имеет четыре выходных контакта: Lout, Rout, Vcc и GND. Правый канал (Rout) и левый канал (Lout) подключаются к контактам 2 и 7 микросхемы IC2 соответственно, за ними следуют предустановки VR1 и VR2, а также конденсаторы C3 и C5. Выводы 3 и 6 микросхемы IC2 подключены к конденсаторам обратной связи C4 и C6, которые заземлены. Модуль Bluetooth получает питание 5 В постоянного тока.

Подключите усилитель к колонкам

Выходные контакты 11 и 12 усилителя IC2 напрямую подключены к громкоговорителю (LS2). Аналогичная конфигурация выполняется с выходными контактами 15 и 16 микросхемы IC2 и другим громкоговорителем (LS1). К каждому проводу последовательно с резистором подключен конденсатор для предотвращения колебаний аудиосигнала.

Подключите источник питания к цепи

Выводы 5, 13 и 14 микросхемы IC2 заземлены, вывод while 8 подключен к земле через C7, который действует как элемент уменьшения пульсаций. Выводы 1 и 4 микросхемы IC2 подключены к источнику питания 5В. Конденсатор С1 подключен к линии питания 12 В для фильтрации. Контакты 9, 10 и 17 микросхемы IC2 подключены к регулируемому источнику питания постоянного тока 12 В.

Создание и тестирование

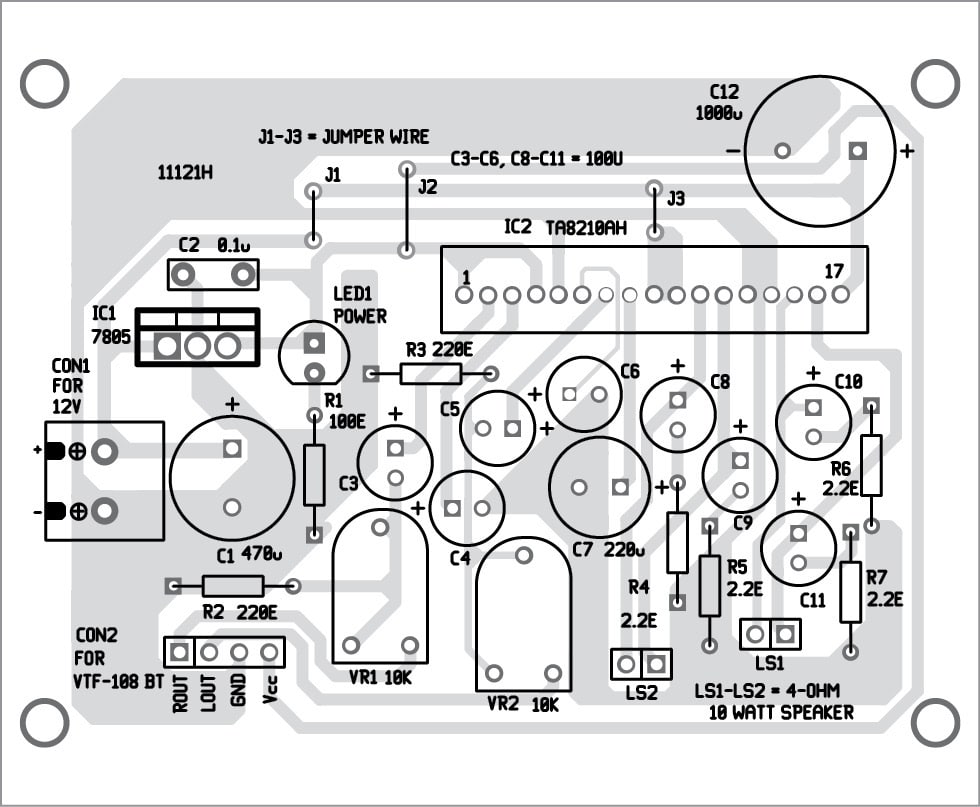

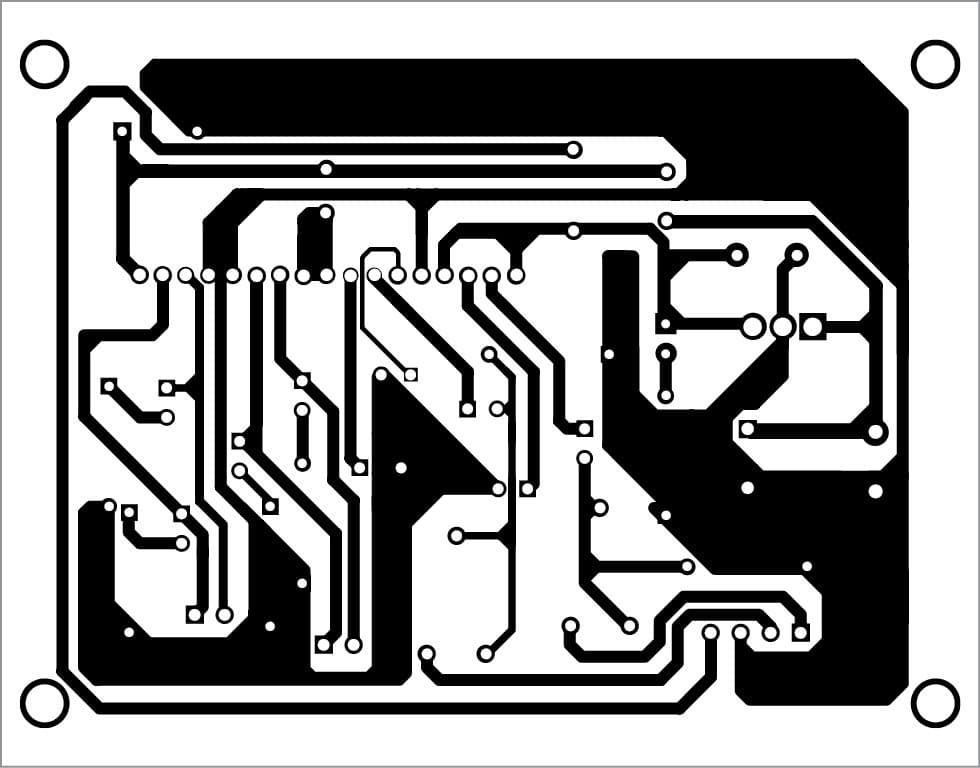

Схема PCB PCB фактического размера для 2-канального беспроводного усилителя звука показана на рис. 5, а схема его компонентов — на рис. 6.

Загрузите PCB и PDF-файлы компоновки компонентов: нажмите здесь

Подключение мобильного телефона по Bluetooth

Первым шагом является подключение Bluetooth мобильного телефона к модулю Bluetooth (VTF-108) аудиоусилителя. Для этого включите питание схемы, включите Bluetooth в настройках вашего мобильного телефона и выполните сопряжение с VTF-108.

Pagaria — это имя устройства Bluetooth (используется в целях тестирования), которое будет отображаться на вашем мобильном телефоне. Выберите его, и он подключится автоматически. Для сопряжения пароль не требуется. После сопряжения вы можете начать отправлять аудиосигналы на VTF-108.

Отправка аудиосигналов на усилитель

Как только VTF-108 получит аудиосигналы, они будут переданы на IC2 через его выходные контакты Lout и Rout. Регулируйте VR1 и VR2, пока не получите максимальный и бесшумный звук из динамиков.

Усиленный сигнал в динамиках

Усиленный аудиосигнал от IC2 передается на динамики LS1 и LS2.

Модуль VTF-108 имеет порт USB и обычно поставляется с пультом дистанционного управления. С помощью этого пульта можно изменить песню или отрегулировать громкость. Вы также можете подключить устройство USB к этому модулю Bluetooth для воспроизведения песен.
