Дизайн Power Bank с беспроводной зарядкой | Полный проект DIY электроники

MagSafe, магнитная технология, встроенная во внутреннюю конструкцию моделей iPhone 12, изначально была создана в качестве меры безопасности для шнуров зарядки MacBook. Он создает новую экосистему аксессуаров для удобного крепления и более быстрой беспроводной зарядки. Стоимость беспроводного блока питания с Magsafe колеблется от 5000 до 7000 индийских рупий. Помимо того, что он дорогой, его очень сложно купить на рынке.

Эта конструкция, сделанная своими руками, представляет собой беспроводной блок питания с Magsafe, который может заряжать не только iPhone, но и другие совместимые устройства (включая устройства IoT). Он предлагает преимущества беспроводной системы питания, технологии MagSafe и системы зарядки USB, совместимой со многими устройствами.

Спецификация

Проектирование

Дело

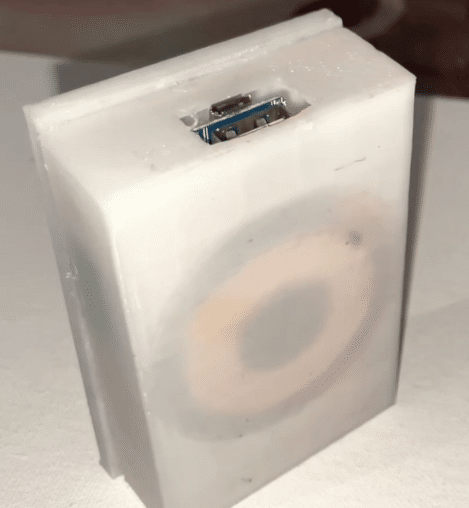

При разработке case важен размер батареи. И аккумулятор, и модуль зарядки должны помещаться внутри case. На case отключена область для зарядки входной мощности (USB) и выходной мощности. На одной стенке case также сделано углубление для размещения катушки и магнита MagSafe, как показано на рисунке 3.

Цепь

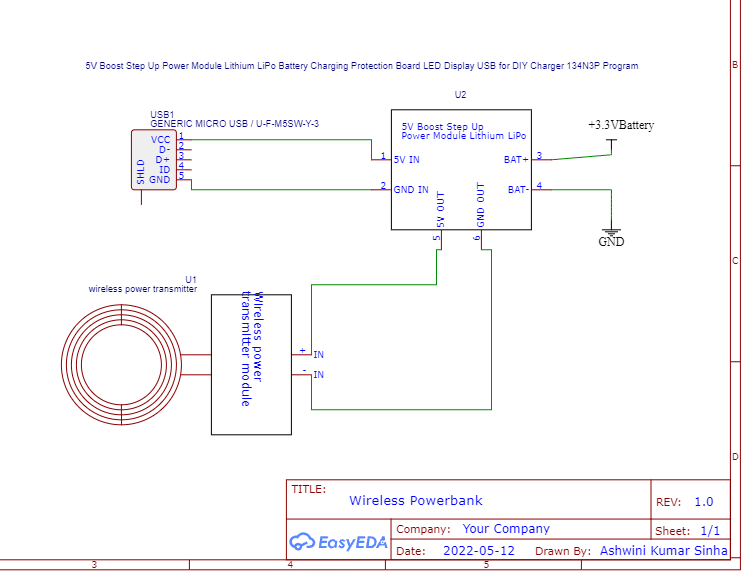

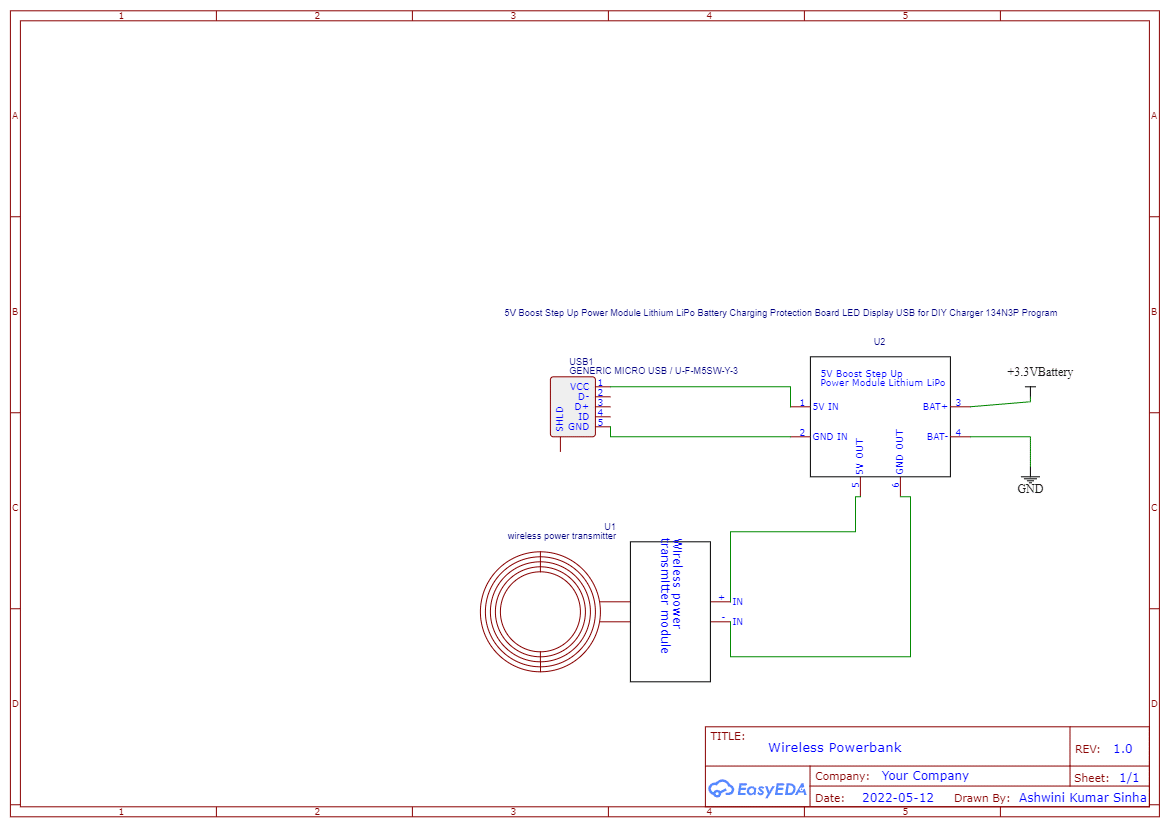

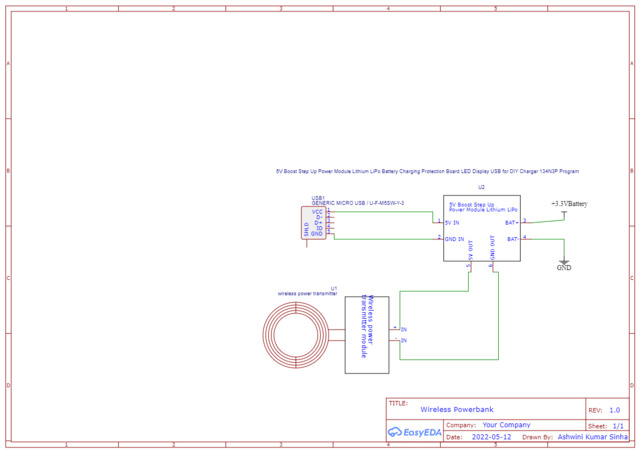

Для проектирования схемы мы можем использовать либо микросхему управления батареей повышающего напряжения 5 В, либо модуль. Здесь мы использовали модуль зарядки аккумулятора TP4056 1А. Его выход подключен к беспроводному передатчику, входы катушки =V идут к клемме =V, а -Ve идут к клемме -Ve. , как показано на рисунке 5.

Подключения

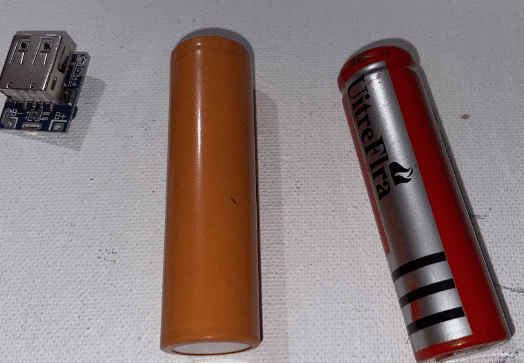

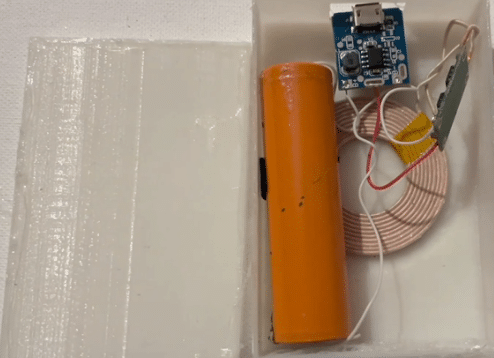

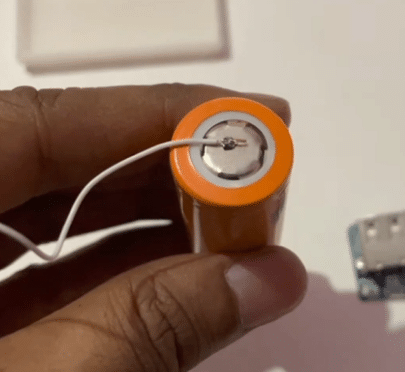

Клеммы аккумулятора теперь припаяны либо проводами, либо соединительной планкой аккумуляторного блока. В случае использования нескольких батарей case обязательно подключайте батареи параллельно (то есть +V с клеммой -V и +V с клеммой +V батареи -Ve с минусом батареи. (см. рис. 6). Затем необходимо подключить модуль повышающей зарядки батареи, как показано на принципиальной схеме. Теперь катушку беспроводной зарядки следует припаять к входу модуля беспроводной передачи питания и его выходу к выходные контакты модуля зарядки (см. рис. 7,8,9,10)

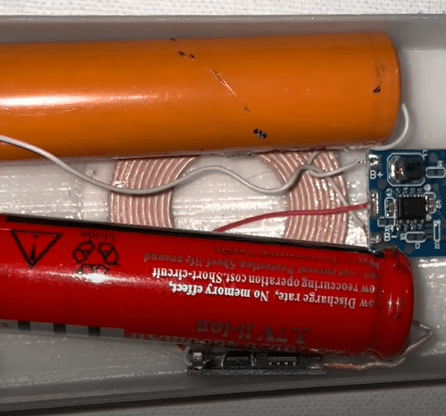

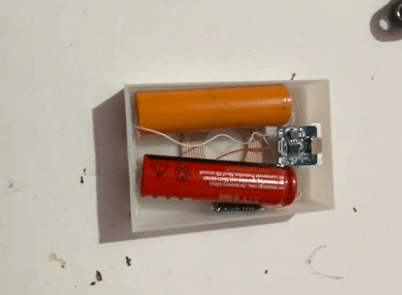

Теперь катушку необходимо закрепить в полости с помощью магнита для MagSafe. Выше этого аккумулятор вместе с модулем BMS закреплен в полости USB напечатанной на 3D-принтере case. Верхняя крышка окончательно закреплена. (См. рис. 11,12,13,14)

Тестирование

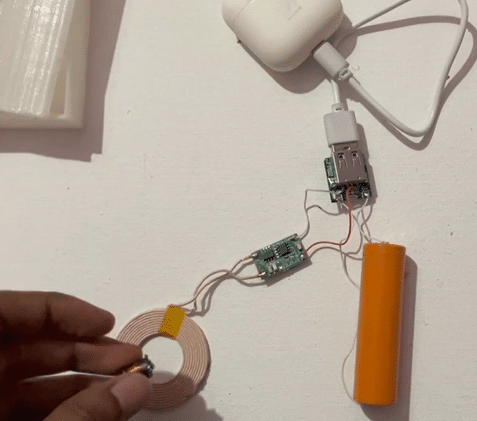

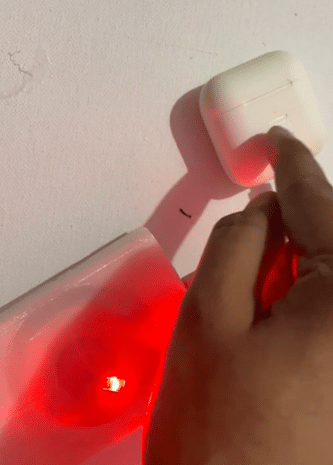

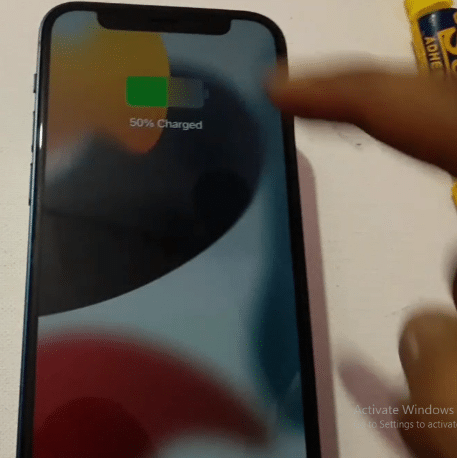

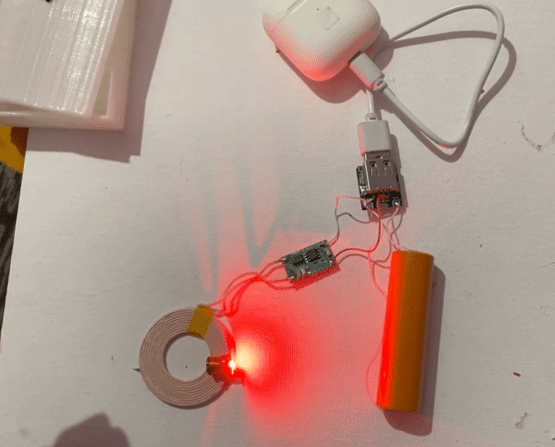

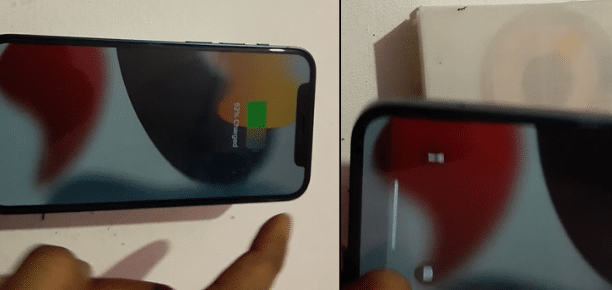

Чтобы проверить самоделку, подключите любое устройство к USB и обратите внимание, как оно заряжается (здесь Airpod case подключен). Далее подносим любое беспроводное устройство (здесь взято беспроводное LED) и мы замечаем, что LED начинает светиться (рисунок 19). Это связано с тем, что банк питания излучает энергию в виде электромагнитных волн. Телефон также можно проверить, поместив его на устройство (рисунок 20).

Вы также можете прочитать отредактированную версию этого проекта DIY, опубликованного в июльском выпуске журнала Electronics For You Magazine здесь.
