В этой четырехкаскадной схеме FM-передатчика используются четыре радиочастотных каскада: генератор УКВ, построенный на транзисторе BF494 (T1), предусилитель, построенный на транзисторе BF200 (T2), драйвер, построенный на транзисторе 2N2219 (T3), и усилитель мощности, построенный на транзисторе 2N3866 (T4). Ко входу генератора подключен конденсаторный микрофон.

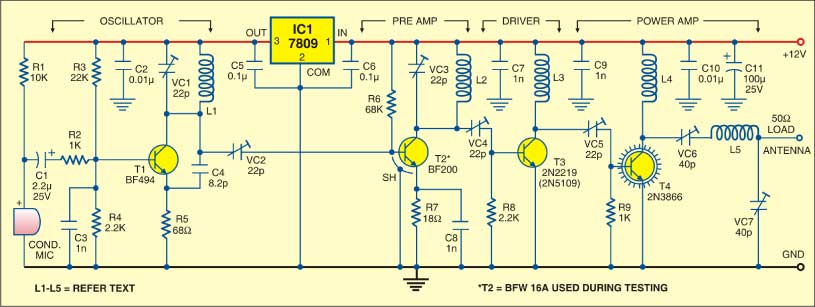

Схема четырехкаскадного FM-передатчика
Работа схемы
Работа схемы проста. Когда вы говорите возле микрофона, на коллекторе транзистора генератора Т1 поступают частотно-модулированные сигналы. FM-сигналы усиливаются предусилителем УКВ и каскадом предварительного драйвера. Вместо 2N2219 можно также использовать транзистор 2N5109. Предварительный усилитель представляет собой настроенный ВЧ-усилитель класса A, а драйвер — усилитель класса C. В конечном итоге сигналы подаются на ВЧ-усилитель мощности класса C, который подает ВЧ-мощность на горизонтальный диполь сопротивлением 50 Ом или антенну с заземлением. Для отвода тепла используйте радиатор с транзистором 2N3866. Тщательно отрегулируйте триммер VC1, подключенный к L1, для генерации частоты в пределах 88–108 МГц. Кроме того, отрегулируйте триммеры VC2–VC7, чтобы получить максимальную мощность на максимальном расстоянии.
Регулятор IC 78C09 обеспечивает стабильное питание генератора 9 В, поэтому изменение напряжения питания не влияет на генерируемую частоту. Вы также можете использовать батарею на 12 В для питания схемы.
Строительство & тестирование
Соберите схему на универсальном PCB. Установите антенну правильно, чтобы обеспечить максимальную дальность действия. Катушки L1–L5 изготовлены из медно-эмалированного провода 20 SWG, намотанного на воздушные сердечники диаметром 8 мм. Они имеют 4, 6, 6, 5 и 7 витков провода соответственно.
Примечание EFY
Этот передатчик предназначен только для образовательных целей. использование этого передатчика с наружной антенной запрещено законом в большинстве стран мира. Автор и EFY не несут ответственности за неправильное использование этого передатчика.
