Автомобильный бортовой вольтметр и термометр двс

Автор: Евгений, jony1984@inbox.ru
Опубликовано 02.11.2011.
Создано при помощи КотоРед.

Во многих автомобилях отсутствует мониторинг таких важных параметров, как бортовое напряжение аккумулятора и температуры двигателя. Данное устройство лишает автомобиль этих недостатков и выводит данные в цифровом виде на жк дисплей, а также сигнализирует звуковым оповещением и отображением на жк дисплей при отклонении этих параметров  от нормы (напряжение ниже 11 Вольт, Температура ДВС выше 105 градусов). Это устройство разрабатывалось  в ускоренном порядке и собиралось из того что было, поэтому многим может показаться несоизмеримым ресурсы микроконтроллера с выполнением данной задачи. Установлено и проверено на автомобиле MITSUBISHI DELICA




Файлы:
Прошивка
фото
фото

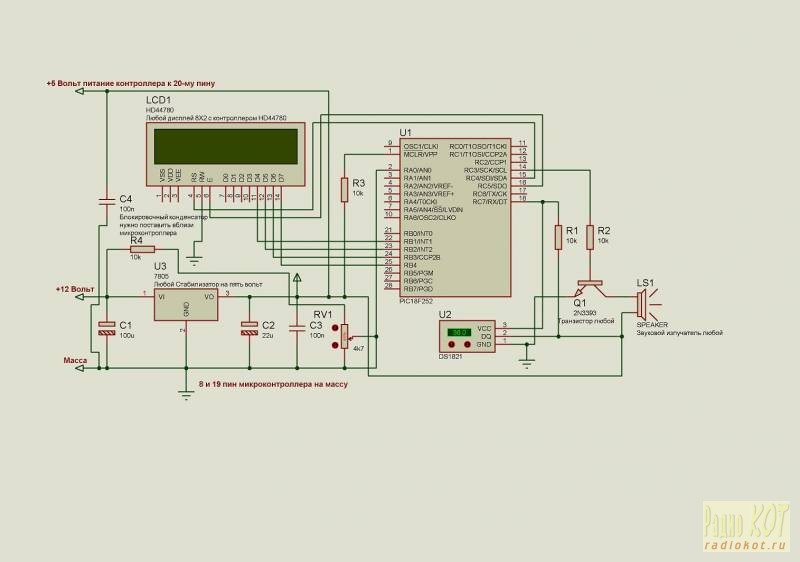

схема


Все вопросы в Форум.
