Аудиомикшер с несколькими элементами управления | Доступна полная принципиальная схема

При записи звука нескольких оркестровых инструментов, на которых играют разные музыканты с помощью одного микрофона, единственный способ отрегулировать звуковой баланс — изменить положение музыкантов относительно микрофона.

При записи непосредственно на стереофоническую мастер-ленту очень важно убедиться, что все голоса и инструменты звучат прямо перед тем, как вы нажмете кнопку записи.

Здесь представлена схема аудиомикшера с восемью входами и регуляторами низких, высоких частот, громкости и баланса, которую вы можете использовать для балансировки звуков всех источников до тех пор, пока не получите желаемый микс. Для захвата звука из различных источников аудиомикшер использует до восьми микрофонов.

Схема аудиомикшера

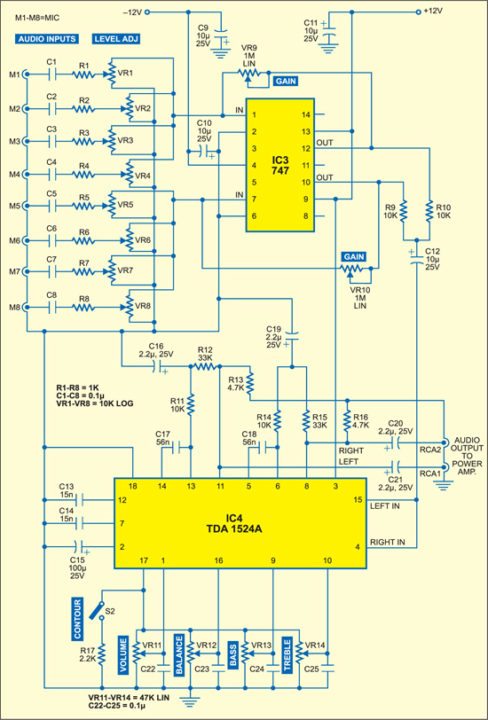

Рис. 1 показана структурная схема системы микширования звука вместе с усилителем мощности звука усилителем мощности, while схема микшера звука вместе с регулятором тембра показана на рис. 2. Схемы блока питания и усилителя мощности звука показаны на рис. 3. и 4 соответственно.

Здесь двойной операционный усилитель IC 747 (IC3) используется для микширования нескольких входов без какого-либо взаимного взаимодействия. Два внутренних усилителя имеют общую сеть смещения и источник питания. Микросхема имеет защиту от короткого замыкания и широкий диапазон синфазных и дифференциальных напряжений.

В этом приложении для работы IC 747 используются регулируемые источники постоянного тока +12 В и –12 В. Выходные сигналы микрофона от M1 до M4 после индивидуальной регулировки уровня смешиваются и подаются на клеммы дифференциального входа (контакты 1 и 2).

Аналогично, микрофонные выходы с M5 по M8 подаются на клеммы дифференциального входа (контакты 7 и 6) второго усилителя внутри операционного усилителя IC 747 после их индивидуальной регулировки уровня.

Работа схемы

Для регулировки уровня используются логарифмические переменные резисторы VR1–VR4 и VR5–VR8 соответственно while, подающие выходной сигнал соответствующих микрофонов на вход двух усилителей внутри IC 747.

Выходы двух усилителей, снятые с выводов 12 и 10 соответственно, объединяются на стыке резисторов R9 и R10 перед подачей на следующий каскад (регулятор тембра) через конденсатор С12 (10 мкФ). Общий коэффициент усиления отдельных усилителей можно регулировать с помощью потенциометров VR9 и VR10 соответственно.

Усиленный выходной смешанный сигнал IC 747 подается на закороченные входные контакты 15 и 4 стереофонического контроллера тона IC TDA1524A (IC4). TDA1524A разработан как активный регулятор стереотона/громкости для автомобильных радиоприемников, ТВ-приемников и оборудования с питанием от сети. Он включает в себя функции регулировки низких и высоких частот, регулятор громкости со встроенным контуром (можно отключить) и баланс.

Всеми этими функциями можно управлять с помощью напряжения постоянного тока или с помощью отдельных линейных потенциометров. Эта микросхема служит эффективным контроллером тембра. Хотя он может достаточно хорошо работать с источником питания 9 В постоянного тока, для лучшего воспроизведения басов можно использовать источник питания 12 В. Хороший радиатор необходим для увеличения срока службы и повышения производительности микросхемы.

Особенности TDA1524A:

1. Простая конструкция.
2. Низкий уровень шума и искажений.
3. Переключаемый контур (для быстрого изменения тонального отклика)
4. Его выход может управлять большинством усилителей мощности.
5. Выделение басов можно усилить за счет использования двухполюсного фильтра нижних частот.
6. Широкий диапазон напряжения питания

Общие характеристики:

1. Вход постоянного тока: 12 В (типичное).
2. Аккумулятор постоянного тока: 35 мА.
3. Максимальная выходная мощность: 3 В (среднеквадратичное значение).
4. Максимальное входное напряжение: 2,5 В
5. Максимальное усиление: 21,5 дБ
6. Диапазон регулировки громкости: от –80 до +121,5 дБ
7. THD при 1 кГц: 0,3 %
8. Подавление пульсаций при 100 Гц: 50 дБ

Потметры VR11, VR12, VR13 и VR14 предназначены для регулировки громкости, баланса, низких и высоких частот соответственно. Переключателем S2 является контур switch, который можно использовать для изменения тонального отклика микросхемы.

Выходы доступны на контактах 8 и 11 для правого и левого канала соответственно. (Примечание EFY. Поскольку входные контакты 15 и 4 левого и правого каналов в этом приложении закорочены, микросхема действует как монофоническая схема управления громкостью/тембром.)

Усилитель мощности звука

Схема аудиоусилителя, показанная на рис. 4, является дополнительной. Вместе со схемой аудиомикшера можно использовать аудиоусилитель гораздо большей мощности.

Маломощный аудиоусилитель на микросхеме LM386 (IC5), показанный на рис. 4, может выдавать максимальную мощность звука 1 Вт. На контакт 6 он получает питание +12 В постоянного тока. Аудиовход от таких источников, как Walkman и аудиомикшер, можно подать на контакт 3 IC5 через регулятор громкости VR15.



Усиление LM386 внутренне установлено на 20, чтобы количество внешних деталей было небольшим. Однако, чтобы сделать LM386 более универсальным усилителем, контакты 1 и 8 предназначены для установки коэффициента усиления (внешне на любое значение от 20 до 200) с использованием соответствующей комбинации резистора и конденсатора.

Если между контактами 1 и 8 подключить только конденсатор с помощью switch S3, как показано на рис. 4, коэффициент усиления увеличится до 200 (46 дБ). Усиленный выходной сигнал снимается с контакта 5 и подается на громкоговоритель через электролитический конденсатор С39 (100 мкФ). Чем выше значение C39, тем выше высота звуковой характеристики динамика.



Источник питания

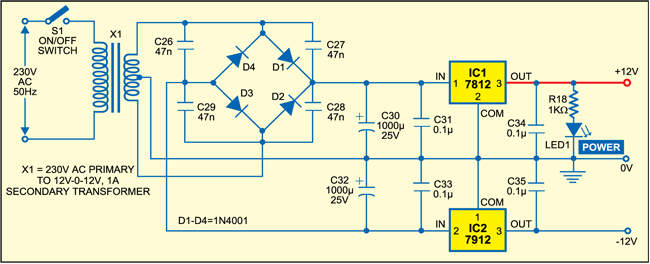

Секция источника питания схемы показана на рис. 3. Она состоит из понижающего трансформатора (230 В переменного тока первичного напряжения на 12 В-0-12 В, 1 А вторичного тока), мостового выпрямителя, сети фильтров и микросхем регулятора 7812 и 7912 для обеспечения регулируемых выходов постоянного тока +12 В и –12 В соответственно. Когда switch S1 замкнут, наличие питания обозначается свечением светодиода LED1.

Строительство

Соберите схему на любом универсальном PCB. Установите основания микросхемы на PCB. Не существует метода пайки, который идеально подходил бы для всех корпусов микросхем. Использование оснований микросхем предотвращает повреждение микросхем while при пайке, а также упрощает их замену. Используйте разъемы аудиовхода для точек входа от M1 до M8. Также используйте разъемы аудиовыхода на выходах IC4.





Загрузите PCB и PDF-файлы компоновки компонентов: нажмите здесь

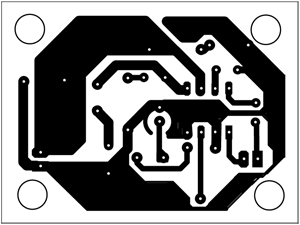

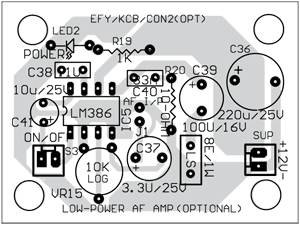

Комбинированная односторонняя компоновка PCB в натуральную величину для рис. 2 и 3 показана на рис. 5, а компоновка ее компонентов — на рис. 6. Компоновка PCB со стороны пайки для рис. 4 показана на рис. 7, а компоновка ее компонентов — на рис. 8.

Примечание

Если вы не используете базу микросхемы для TDA1524A, максимально допустимая температура припоя составляет 260°C; припой при этой температуре не должен контактировать с соединением более пяти секунд. Общее время контакта последовательных волн припоя не должно превышать пяти секунд while при использовании пайки волной.





Процедура тестирования

1. После сборки PCB проверьте соединения схемы перед включением питания.
2. Используйте стандартный микрофон в первой точке входа M1, а затем держите его рядом с источником звука. Вы можете использовать приведенную здесь схему усилителя мощности для тестирования или другой усилитель мощности с более высокой выходной мощностью.
3. Медленно меняйте VR1, пока не получите четкий усиленный выходной сигнал без искажений.
4. Если звук нечеткий и VR1 не помогает, измените регулятор усиления VR9.
5. Если проблема не устранена, проверьте громкость, баланс, низкие и высокие частоты.
6. Проверьте различные элементы управления в разделе усилителя мощности звука.
7. Повторите шаги со 2 по 5 для остальных входных данных. Проверив все входы, аудиомикшер готов к использованию.

---
