Умный администратор с системой Smartlock | Программный проект

Здесь представлена система безопасности, позволяющая увидеть посетителя while  дверь вашего главного офиса заперта. Если вы находитесь в середине встречи в конференц-зале и у двери стоит посетитель, эта система отправит на ваш смартфон уведомление с фотографией посетителя по электронной почте. Если вы одобряете, вы можете использовать свой мобильный телефон или компьютер, чтобы разблокировать входную дверь с помощью веб-браузера.

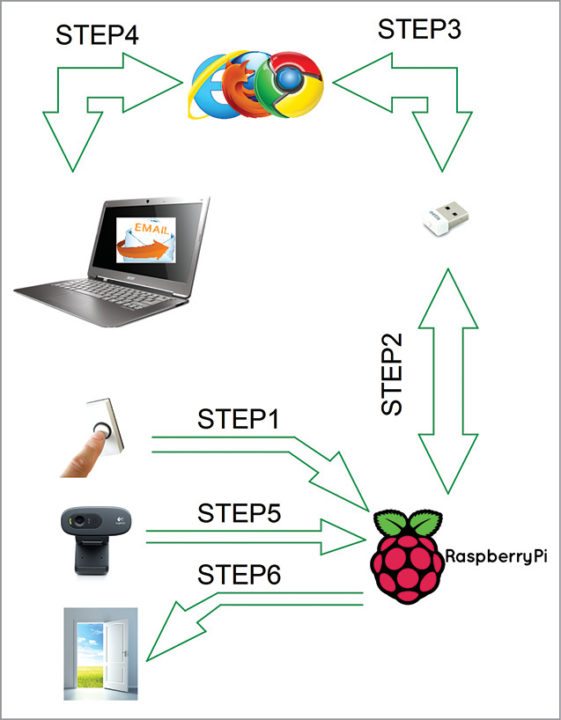

В качестве альтернативы, if, у вас есть дверной звонок с возможностью внутренней связи, вы можете поговорить с посетителем, когда он или она позвонит в дверной звонок. Типичная блок-схема умного регистратора с системой умного замка показана на рис. 1.

Схема интеллектуальной блокировки

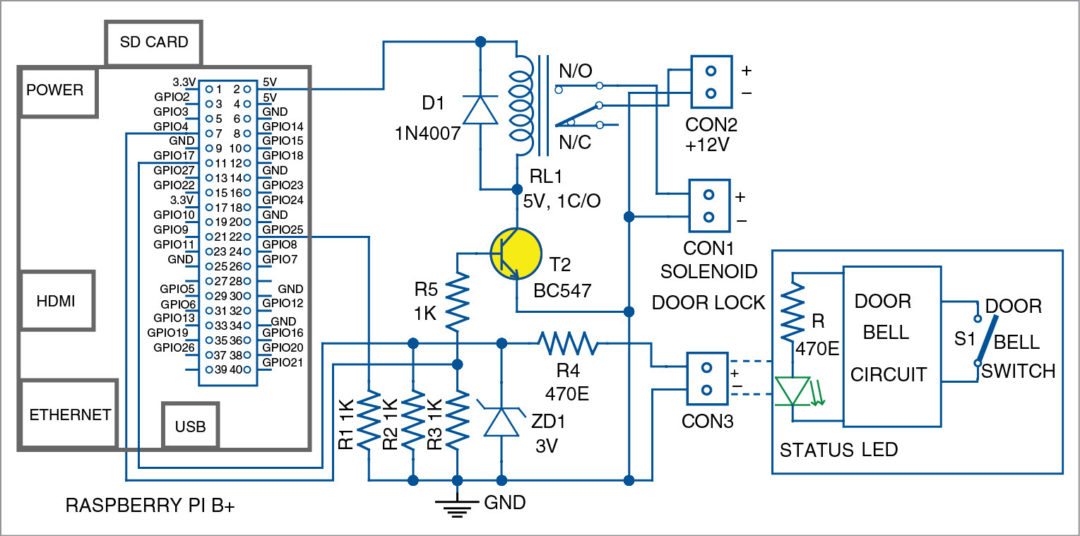

Схема взаимодействия интеллектуального администратора и системы интеллектуального замка показана на рис. 2. Raspberry Pi работает на стандартном дистрибутиве Raspbian Linux с ключом Wi-Fi, библиотекой GPIO и программным обеспечением, написанным на языке Python. GPIO4, GPIO17 и GPIO25 Raspberry Pi подключены к резисторам R3, R2 и R1 соответственно, чтобы снизить логический уровень.

Дверной звонок

Сигнал дверного звонка от CON3 направляется на контакт GPIO17 на Raspberry Pi. Когда посетитель звонит в дверной звонок, загорается статус LED и GPIO17 становится высоким. Амплитуда выходного сигнала дверного звонка зависит от используемого дверного звонка. Вы можете использовать дверной звонок, который подает сигнал 3 В.

Захваченный сигнал не должен превышать предел Raspberry Pi в 3,3 В на контактах GPIO. Итак, в этой схеме используется стабилитрон на 3 В (ZD1). Заземляющий провод цепи дверного звонка должен быть подключен к контакту GND Raspberry Pi, а анод состояния LED к GPIO17.

Когда GPIO17 становится высоким, система фиксирует фотографию посетителя через веб-камеру, подключенную к Raspberby Pi через USB. Сделанная фотография будет отправлена на ваш адрес электронной почты, указанный в исходной программе.

Откройте вложение в письме и проверьте фотографию посетителя. После того, как посетитель будет идентифицирован, либо откройте дверь напрямую, либо поговорите с ним через домофон if, который установлен у двери.

Умная блокировка

Когда статус LED загорится, указывая на то, что звонит дверной звонок, нажмите вкладку «Камера» в веб-браузере (рис. 3). Это поднимет контакт GPIO25 Raspberry Pi на высокий уровень, что позволит веб-камере захватывать фотографию посетителя. Сделанная фотография будет отправлена ​​на ваш адрес электронной почты.

После того, как ваш посетитель будет идентифицирован, вы можете открыть дверь, нажав вкладку «Блокировка» в веб-браузере. При нажатии вкладки «Блокировка» уровень GPIO4 становится высоким. Поскольку транзистор драйвера реле T2 подключен к GPIO4, T2 проводит ток и подает питание на реле (RL1). При этом подается напряжение 12 В постоянного тока от CON2 к электромагнитному замку, подключенному к CON1, и дверь открывается.

Программное обеспечение

Подготовьте программное обеспечение

Для начала у вас должен быть Raspberry Pi с подключением к Интернету. Обновите его, чтобы убедиться, что на нем установлены все последние версии программного обеспечения и драйверов. Запустите команду, указанную ниже, в терминале, чтобы обновить OS, установленный на Raspberry Pi.

обновление sudo apt-get
Обновление $ sudo apt-get

Установка библиотеки WiringPi

WiringPi поддерживается GIT, поэтому установите его с помощью:

 sudo apt-get install git-core

Чтобы получить WiringPi с помощью GIT:

$ git clone git://git.drogon.net/ WiringPi

Если вы используете операцию клонирования впервые, используйте:

$ cd WiringPi
$ git pull origin

При этом будет получена обновленная версия, а затем запущен сценарий сборки с помощью команды, приведенной ниже. Для сборки/установки используйте новый упрощенный скрипт, приведенный ниже:

$ cd WiringPi
$./build

Скрипт сборки скомпилирует и установит все это за вас.

Проверка установки WiringPi

Запустите команду gpio, чтобы проверить установку:

$ gpio -v
$ gpio readall

Настройка веб-сервера Apache на Raspberry Pi

Apache — популярное приложение веб-сервера, которое можно установить на Raspberry Pi, чтобы он мог обслуживать веб-страницы. Apache сам по себе может обрабатывать файлы HTML через HTTP, а с помощью дополнительных модулей вы можете сделать его динамической веб-страницей, используя языки сценариев, такие как PHP.

Установите Apache, используя следующее:

$ sudo apt-get install apache2 php5
libapache2-mod-php5

Найдите адрес Raspberry Pi IP с помощью следующей команды:

$ ifconfig

Настройка

Протестируйте настройку сервера Raspberry Pi на другом компьютере, введя его IP в любом веб-браузере в той же или другой сети. Вы должны увидеть сообщение: «Это работает!» Это означает, что Apache работает.

Изменение веб-страницы default. Веб-страница default представляет собой HTML-файл (index.html.), расположенный по адресу /var/www/html/index.html

Перейдите в этот каталог в терминале и посмотрите, что находится внутри.

$ cd /var/www/html
$ ls -al

Это означает, что в каталоге html, принадлежащем пользователю root, присутствует один файл. Этот файл нам не нужен, поэтому удалите его.

$ sudo rm index.html

Чтобы стать владельцем каталога www, выполните следующую команду:

$ ls -l /var/www

Вы увидите это только if при наличии привилегий root (суперпользователя).
Вы можете использовать следующую команду, чтобы изменить его или создать группу с именем www-data, в которую вы поместите пользователя Pi.

$ sudo chown -R pi /var/www

Чтобы владеть всем внутри каталога (например, index.php), используйте:

$ sudo chown -R www-data /var/www

Умная папка (внутри DVD) содержит две папки: html и my_project. Скопируйте my_project в папку Pi.

Чтобы скопировать папку html в каталог www, используйте следующую команду:

$ sudo cp -r /home/pi/smart/html /var/www

Теперь у вас есть готовый веб-сервер, и он получит веб-страницу после ее обновления.

Мы использовали скрипт Python main.py для обнаружения прерываний и вызова emailscript.py. Main.py запускается, когда через CON3 получено прерывание дверного звонка. emailscript.py Скрипт Python используется для отправки электронных писем с фотографиями в качестве вложений.

Внесите необходимые изменения в emailscript.py. Замените приведенный ниже текст своими учетными данными электронной почты, которые вы будете использовать для отправки электронных писем:

ИМЯ ПОЛЬЗОВАТЕЛЯ = “ [электронная почта защищена]”
ПАРОЛЬ = «ваш_пароль»

Измените идентификатор электронной почты в sendMail ([“[email protected]”] на свой адрес электронной почты или на имя человека, который это сделает. получите фотографию.

Тестирование

После того, как все (веб-камера, интерфейсная схема и т. д.) Smart Receptionist с системой Smartlock были правильно подключены, выполните действия, указанные ниже. Запустите скрипт Python main.py на терминале, введя следующую команду:

$ cd my_project/
$ sudo python main.py

Откройте браузер на другом компьютере, подключенном к Интернету, с вашим адресом Raspberry Pi IP. Вы получите веб-страницу, как показано на рис. 3. В целях тестирования подайте напряжение 3 В постоянного тока на CON3 примерно на три секунды и отпустите его. Нажмите вкладку «Камера», чтобы получить отснятую фотографию на свою электронную почту. В течение нескольких секунд вы получите отснятую фотографию во вложении к электронному письму на [email protected] идентификатор электронной почты. Нажмите вкладку «Блокировка», чтобы активировать электромагнитный замок.

Загрузить исходный код: нажмите здесь

Если вы ищете разницу между микропроцессором и микроконтроллером, вы можете прочитать ее здесь.

Эта статья входит в список 15+ лучших проектов в области микроконтроллеров. Если вы хотите узнать больше о проектах на основе микроконтроллера, прочтите эту статью.

<час/>

Эта статья была впервые опубликована 11 июня 2017 г. и обновлена 19 сентября 2019 г.
