Простое FM-радио с использованием TBA120S

Это простое FM-радио, использующее популярный TBA120S (14-контактный). Большинство FM-радио работает на частоте ПЧ 10,7 МГц, но это работает на частоте ПЧ 5,5 МГц.

Таким образом, такие компоненты, как керамический фильтр 5,5 МГц и катушка IFT 5,5 МГц, используемые в этом FM-радиоприемнике, можно легко найти на рынке по очень низкой цене.

Кроме того, микросхему TBA120S, используемую в этой схеме, можно легко найти на рынке по очень низкой цене или можно снять со своего старого Black & Белый ТВ-приемник и т. д.

Схема работает

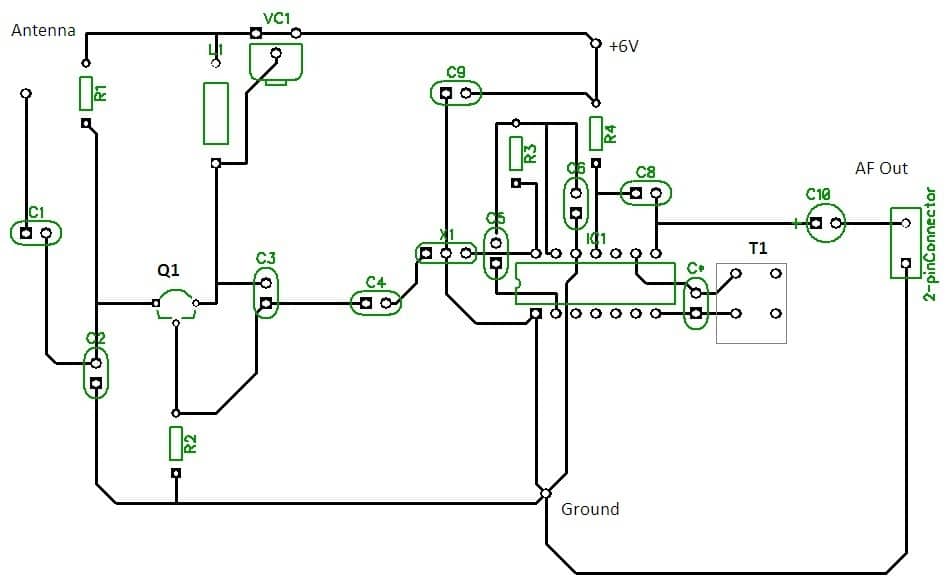

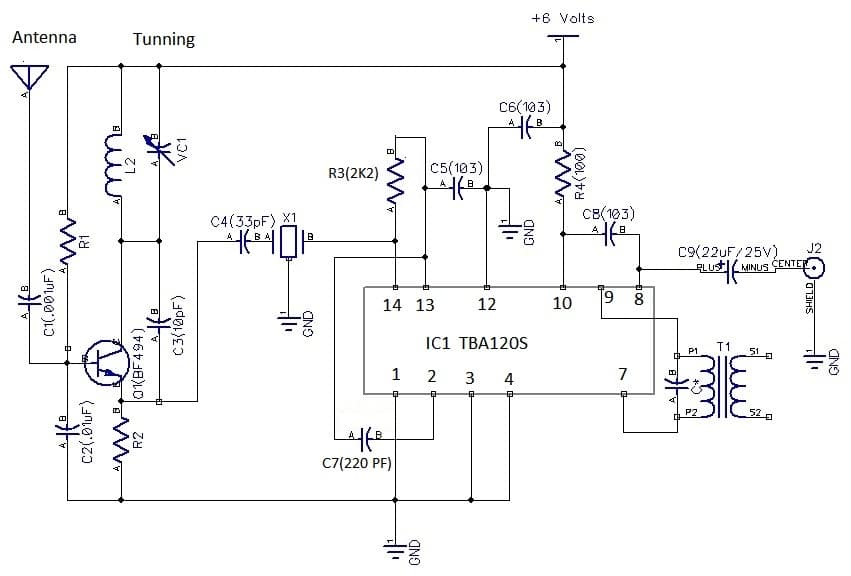

Схема очень проста. IC1 TBA120S и Q1 (BF494) — сердце этого FM-радио.

В этой схеме FM-радио использовались несколько пассивных компонентов и подстроечный конденсатор VC1 (2–22 пФ), X1 (керамический фильтр 10,7 МГц) и T1 (катушка IFT 5,5 МГц).

Резистор R1 (470К) подключен между базовым выводом Q1 (BF 494) и +6 Вольт. Резистор R2 (470) подключается между выводом эмиттера Q1 (BF494) и землей.

Резистор R3 (680) подключен между контактами 13 и 14 микросхемы IC1 (TBA120S). R4 (100) подключен к выводу 11 микросхемы IC1 и к клемме +6В.

Конденсатор C1 (0,001 мкФ) подключен к антенне (длиной 75 см) и базе Q1 (BF494). Конденсатор C2 (0,01 мкФ) подключен между базой Q1 (BF494) и землей. C3 (10 пФ) подключается между эмиттером и коллектором Q1 (BF494).

Выход (контакт 3) X1 (керамический фильтр 5,5 МГц) подключен к контакту 14 IC1 (TBA120S). Частота ПЧ 5,5 МГц снимается с эмиттера Q1 (B494) и вывода 14 IC1 (TBA120S) с помощью конденсатора C4 (33 пФ). Контакт № 2 разъема X1 предназначен для заземления.

Конденсатор C5 (103) подключен между контактами 13 и 12 и клеммой заземления. Конденсатор С6 (103) подключается между +6В и землей. Конденсатор C7 (103) подключен между выводами 2 и 13 микросхемы IC1.

C8 (103) подключен между контактом 8 и контактом 11 микросхемы IC1. Катушка IFT 5,5 МГц подключена между контактами 7 и 9 микросхемы IC1. Выходной сигнал AF снимается с контакта 8 IC1 (TBA120s) через электролитический конденсатор C9 (22 мкФ/25 В). Контакты 1,3 и 4 подключены к клемме заземления.

Создание и тестирование

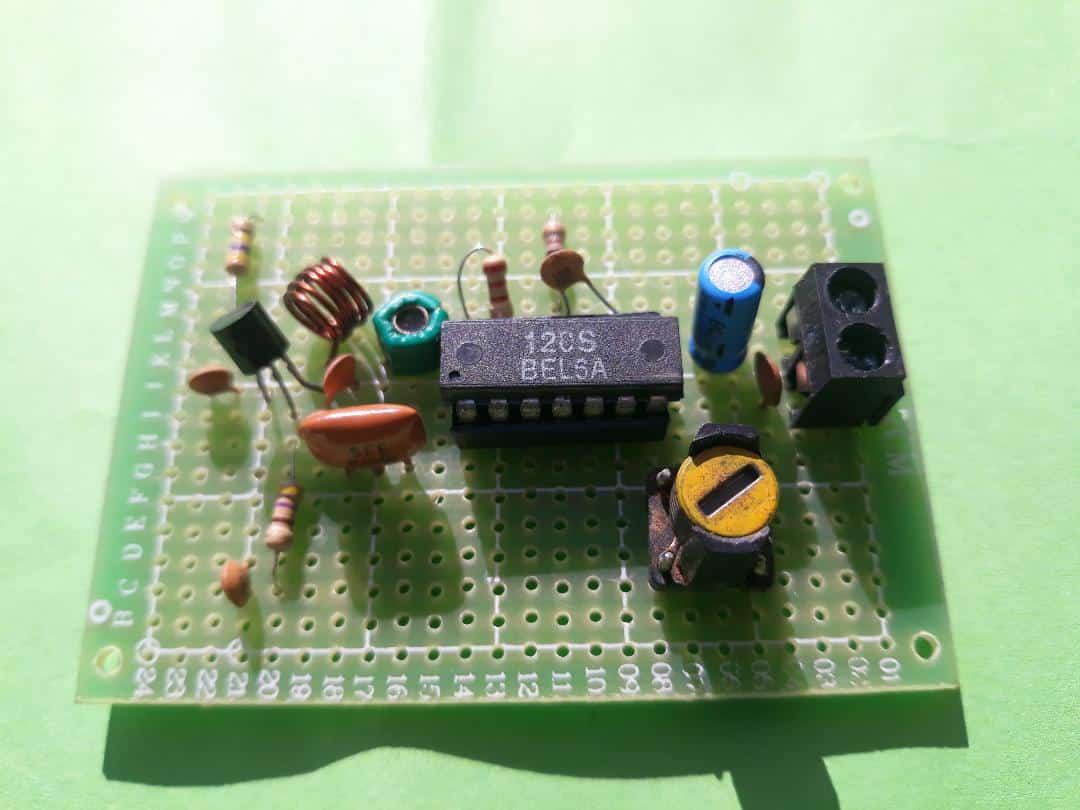

Для изготовления FM-радио TBA120S вам потребуется плата Vero for размером 5*7 см. Вы можете использовать плату PCB, как указано в статье.

Прежде всего возьмите 14-контактный разъем для микросхемы и поместите его в середину платы Vero. Возьмите маловаттный паяльник и аккуратно припаяйте 14-контактную микросхему к середине платы Vero.

Теперь вставьте NPN-транзистор Q1 (BF494) на левую сторону платы vero. Теперь вставьте все оставшиеся компоненты, такие как IFT-катушка 5,5 МГц, резисторы, конденсаторы или керамический фильтр 5,5 МГц, а также припаяйте их все.

Далее мы протестируем готовое FM-радио. Вам понадобится генератор сигналов 5,5 МГц. Подключите питание +6 В к FM-радио и подключите выходной сигнал AF к входу усилителя AF.

Включите генератор сигналов 5,5 МГц и поднесите генератор сигналов 5,5 МГц к FM-радио. Вы услышите сигнал AF, исходящий из динамика усилителя AF.

Далее подключите провод длиной 75 см к разъему антенны. Медленно настройте VC1 пластиковой отверткой, пока не получите сигнал. Вы также можете настроить FM-радио, сжав катушку L1 (5 витков провода 23 SWG на воздушном сердечнике 5 мм).

Теперь вы услышите станцию на своем FM-радио. Наконец, возьмите пластиковый винт и аккуратно настройте катушку IFT 5,5 МГц, пока не услышите чистый звук FM-радио. Итак, наслаждайтесь прослушиванием FM-радио.
