Простое FM-радио с использованием LA1260

Вот простое FM-радио, использующее IC1 1260. Эта микросхема имеет 16 контактов. Все компоненты, используемые для этого FM-радио, можно легко купить на рынке или взять из старого Black & Белый телевизор, радио и т.д.

Большинство FM-радиоприемников работают на частоте ПЧ 10,7 МГц, но это работает на частоте ПЧ 5,5 МГц. Поскольку катушки IFT 10,7 МГц трудно найти на рынке, мы использовали здесь катушку IFT 5,5 МГц, которую можно легко найти на рынке, а также можно забрать из вашего старого Black & Белые телевизоры. Также на рынке можно легко найти 3-контактный керамический фильтр 5,5 МГц, используемый для этого FM-радио.

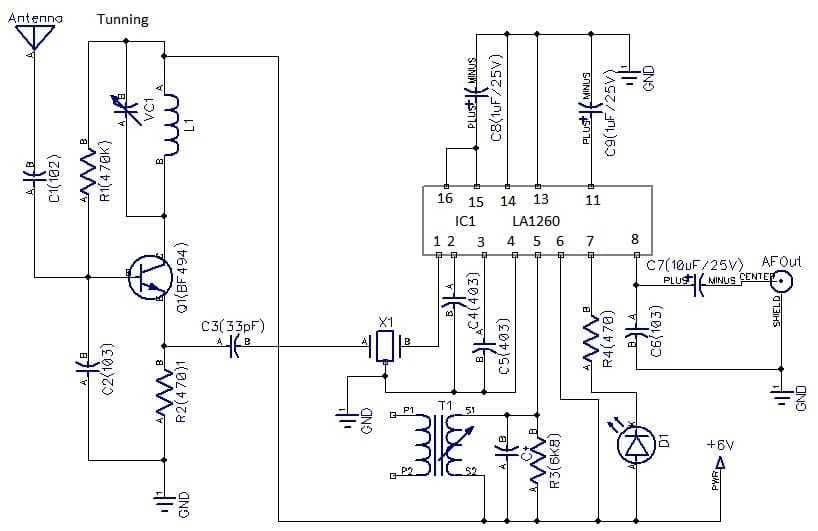

Схема и работа

Сердцем этой схемы являются транзистор Q1 (BF494) и IC1 (LA1260), в котором используется несколько резисторов и конденсаторов, керамический фильтр 5,5 МГц и катушка IFT 5,5 МГц.

Транзистор Q1 (BF 494) вместе с катушкой L1 (5 витков 23 проводов SWG с воздушным сердечником 5 мм), подстроечным конденсатором VC1 (2-22пФ), резисторами R1 (470К), R2 (470) и конденсаторами С1 (102), С2 (103), С10 (10пФ) составляют генератор частот 93,5–113,5 МГц. Входной сигнал 88,00–108 МГц формируется через антенну (75 см) и поступает на базу транзистора Q1 (BF 494) через конденсатор C1, смешивается с генератором 93,5–113,5 МГц, а частота ПЧ 5,5 МГц снимается с конденсатора C3 (33 пФ) и подключается к выводу 1 керамического фильтра 5,5 МГц.

Затем подключите контакт 2 X1 к земле, а контакт 3 — к контакту № 1 LA1260. Выводы 2 и 3 микросхемы IC1 также соединены с землей через конденсаторы С4, С4 (403). Контакт 4 подключен к земле. Вывод 5 подключен к +6В через резистор R3 (6К8), вывод 6 подключен к +6В, вывод 7 подключен к +6В через D1 и R4. Выход AF отведен от вывода 8 IC1 через электролитический конденсатор C7 (10мкФ/25В). Конденсатор С6 (103) заземлен. Вывод 11 микросхемы IC1 соединен с землей электролитическим конденсатором C9 (1 мкФ/25 В). Пин 13, 14 заземлён. Выводы 15, 16 соединены вместе и подключены к C8 (1 мкФ/25 В).

Создание и тестирование

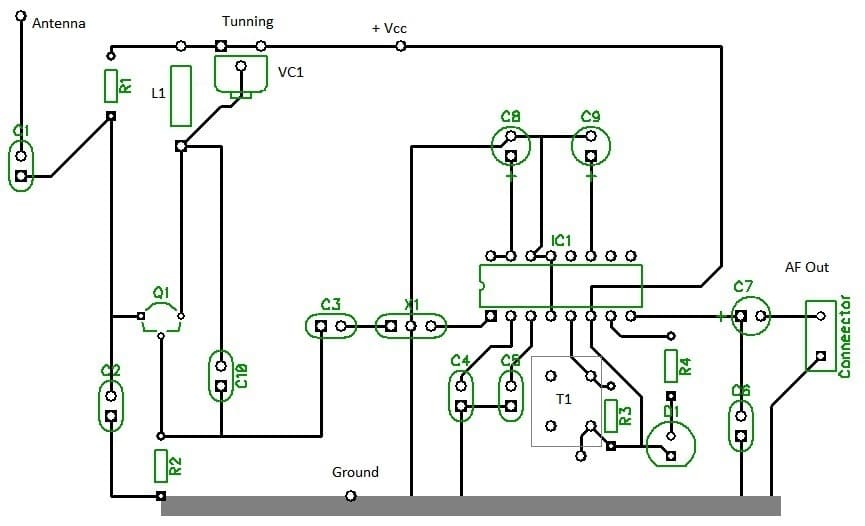

Для вашего проекта подойдет доска Vero размером 5см*7см. Вы также можете построить это на доске PCB, указанной в статье. Катушку индуктивности L1 можно изготовить, намотав 5 витков провода 23 SWG на воздушный сердечник диаметром 5 мм. Для вашего проекта вам понадобится 16-контактный разъем IC. Поместите 16-контактное гнездо микросхемы в середину платы veroboard. Разместите все компоненты на плате vero, как показано на принципиальной схеме, и припаяйте все компоненты на плате vero или на плате PCB.

Теперь мы проверим ваше FM-радио. Подключите источник питания +6 Вольт к вашему FM-радио. Подключите выход AF вашего FM-радио к усилителю AF. Включите усилитель AF и установите громкость усилителя AF в среднее положение. Вы услышите шипящий звук из динамика усилителя ЗЧ.

Теперь ваше FM-радио работает и готово к использованию. Подсоедините провод длиной 75 см и подключите его к FM-радио. Возьмите небольшую пластиковую отвертку и аккуратно настройте VC1, пока не услышите станцию.

Также настройте катушку IFT 5,5 МГц, пока не услышите четкий и громкий сигнал. Вы увидите, как светодиод LED1 загорится, как только будет получен сигнал.

Итак, ваше FM-радио с использованием LA1260 работает и готово к использованию.*

                                              Список деталей

Полупроводники

Q1: 494

IC1: LA1260

Резисторы

R1: 470 тыс.

R2: 470

R3: (6K8)

R4: (470)

Конденсаторы

C1: 102

C2: (103)

C3: (33пФ)

C4, C5: (403)

C6: ( 103)

C7: 10 мкФ/25 В

C8, C9: (1 мкФ/25 В)

Разное

X1 (3-контактный керамический фильтр 5,5 МГц), T1 (катушка IFT 5,5 МГц, 16-контактное гнездо IC, плата Vero 5 см * 7 см, VC1, батарея 6 В, провода.

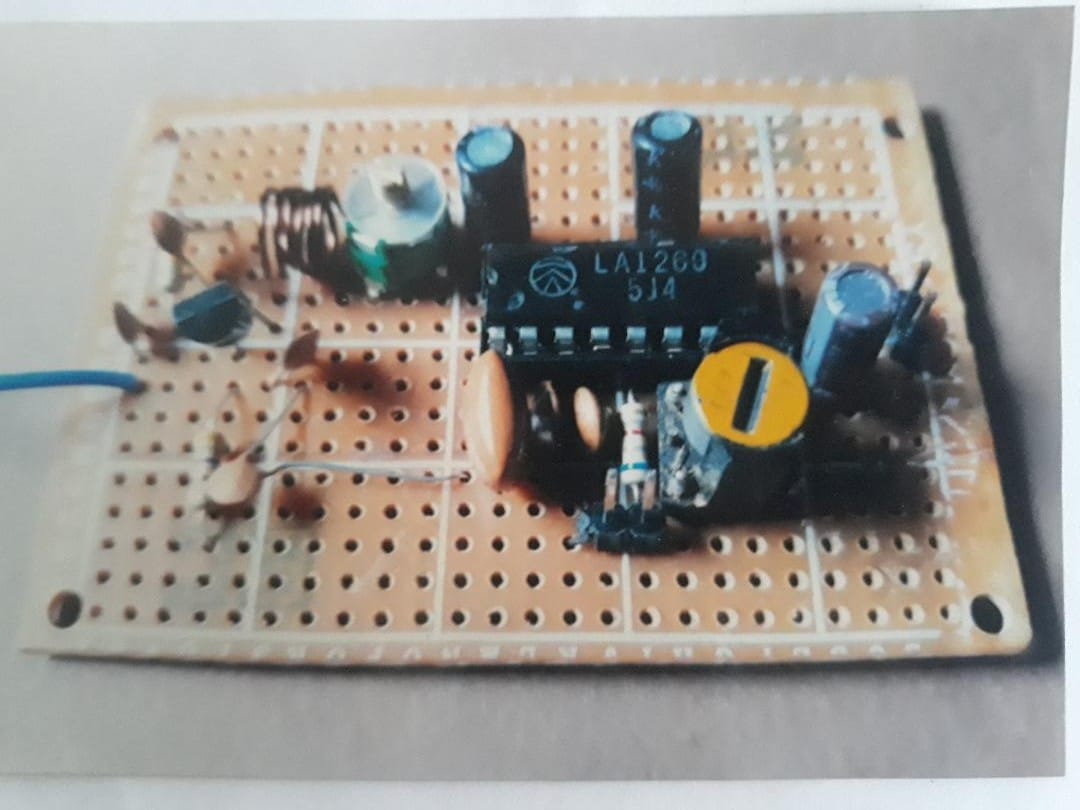

Прототип автора
