Многоцелевая система безопасности с проводной петлей

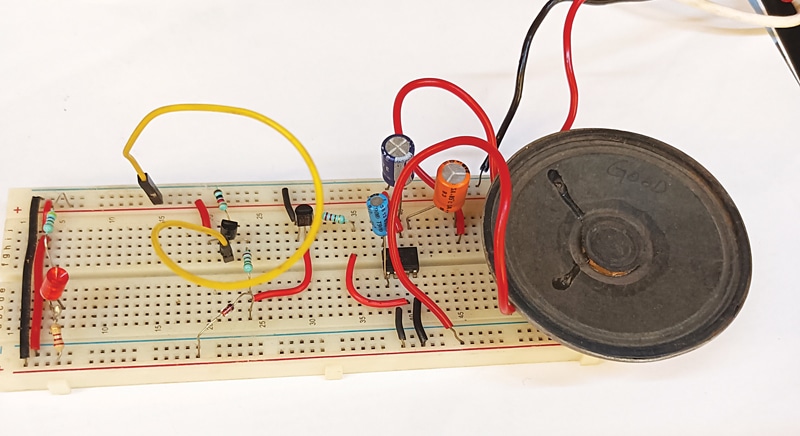

Эта многофункциональная система безопасности использует проволочные петли для защиты предметов. Проволочные петли можно использовать в различных целях for в целях обеспечения безопасности, таких как охрана багажа, охрана велосипедов, охрана велосипедов, охрана помещений и охрана дверей. Проводной шлейф, прикрепленный к элементам безопасности и механизмам сигнализации, обнаруживает и предупреждает в case о несанкционированных попытках взлома проводного шлейфа.

Используйте тонкий, гибкий и прочный проводящий провод, чтобы создать петлю вокруг области, которую вы хотите защитить. Установите проволочную петлю по нужному периметру, будь то дверной проем, окно или любая другая точка доступа. При обнаружении нарушения (например, кто-то перерезает или разрывает проводную петлю) активируется система сигнализации.

Видео POC на английском языке

Схема и работа

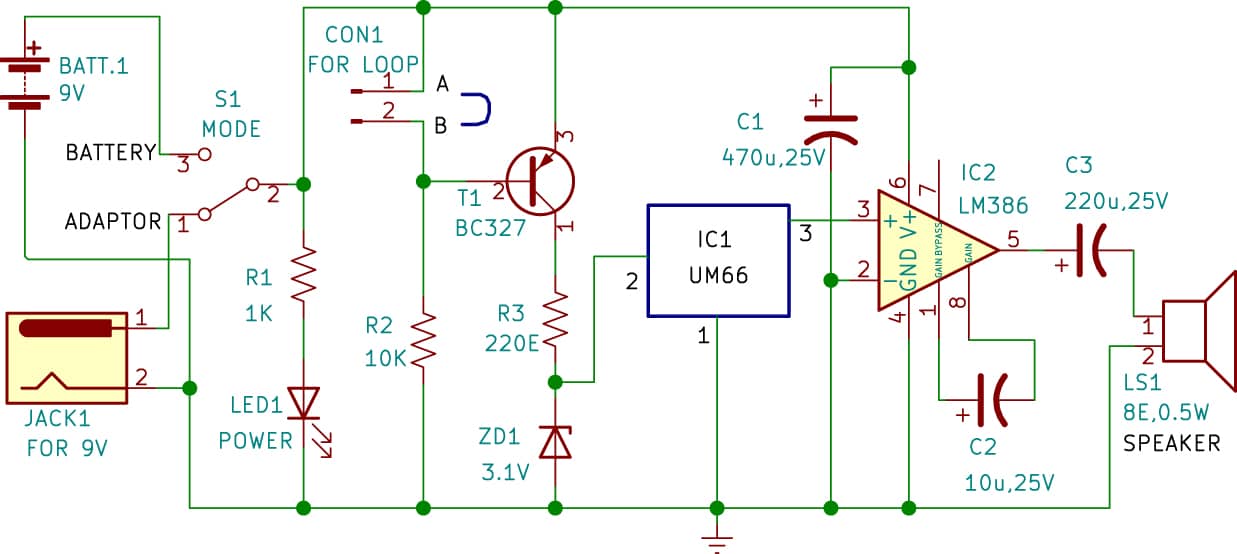

Схема многоцелевой охранной системы представлена на рис. 2. Она построена на основе транзистора BC327 (T1), генератора мелодий UM66 (IC1), маломощного усилителя звука LM386 (IC2), полуваттного громкоговорителя сопротивлением 8 Ом (LS1), аккумулятора 9 В или адаптера 9 В и ряда других компонентов. В качестве датчика используется около одного метра гибкого провода, образующего петлю для подключения предмета (например, багажа) к CON1 в цепи.

Сигнал мелодии, вырабатываемый генератором мелодий UM66, слабый. Для усиления звуковых сигналов используется широко распространенный аудиоусилитель LM386.

Чтобы понять работу схемы, сначала ознакомьтесь с описанием контактов LM386. Контакты 1 и 8 используются for для управления усилителем. На контакты 2 и 3 подается усиление входного сигнала for, при этом на контакт 2 for отрицательный вход, а на контакт 3 for положительный сигнал. Контакт 4 используется for для заземления, while контакт 6 используется для for положительного источника питания 9 В постоянного тока. Контакт 5 — выход, подключенный к громкоговорителю через конденсатор. Контакт 7 не используется в этой конфигурации.

Работа системы проста. При подаче питания через батарею или адаптер музыкальная микросхема UM66 (IC1) активируется и начинает воспроизводить музыкальный звук на своем выходном контакте 3. Для прослушивания музыкального звука можно подключить динамик непосредственно между контактом 3 и землей IC1. Для более громкого звука используется LM386. Стабилитрон ZD1 на 3,1 В подключен к выводу 2 микросхемы IC1 для защиты от напряжения выше 3,1 В.

Чтобы усилить сигналы, отрегулируйте коэффициент усиления через контакты 1 и 8. Если оставить разомкнутыми, усиление составит 20 дБ, как установлено внутри микросхемы. Добавив конденсатор емкостью 10 мкФ (C2) между контактами 1 и 8, можно увеличить коэффициент усиления до 200 дБ. Подайте необходимые сигналы на контакт 3 IC2.

Выход музыкального сигнала от IC1 подключается к контакту 3 для получения усиленного выходного сигнала на контакте 5 IC2. Конденсатор C3 действует как разделительный конденсатор, снимая сигналы постоянного тока и пропуская через него аудиосигналы. Усиленные сигналы затем выводятся через динамик LS1.

Сначала подключите гибкий провод в виде петли между CON1 и предметом (например, багажом), который необходимо защитить. В зависимости от применения система работает либо от батареи 9 В, либо от адаптера 9 В. После подключения аккумулятора switch щуп S1 в сторону аккумулятора. Если светодиод 1 светится, система готова к использованию.

После использования источника питания сохраняйте режим switch по отношению к используемому источнику. Теперь в системе доступно 9 В. Когда кто-то разрывает цепь, транзистор T1 начинает проводить ток, и IC1 получает напряжение 3,1 В, чтобы активировать его.

В этой системе гибкая проводная петля соединена в качестве датчика с музыкальной микросхемой UM66. LED1 используется в системе как индикатор питания.

Гибкий провод имеет две клеммы, которые необходимо соединить через CON1 через изделие во время мер безопасности. Когда контур разрывается или разрывается, он обеспечивает низкое напряжение на базе транзистора Т1. Затем транзистор T1 проводит ток, позволяя IC1 активировать звук генератора мелодии. Выход IC1 далее направляется на IC2 for для более громкого звука.

Создание и тестирование

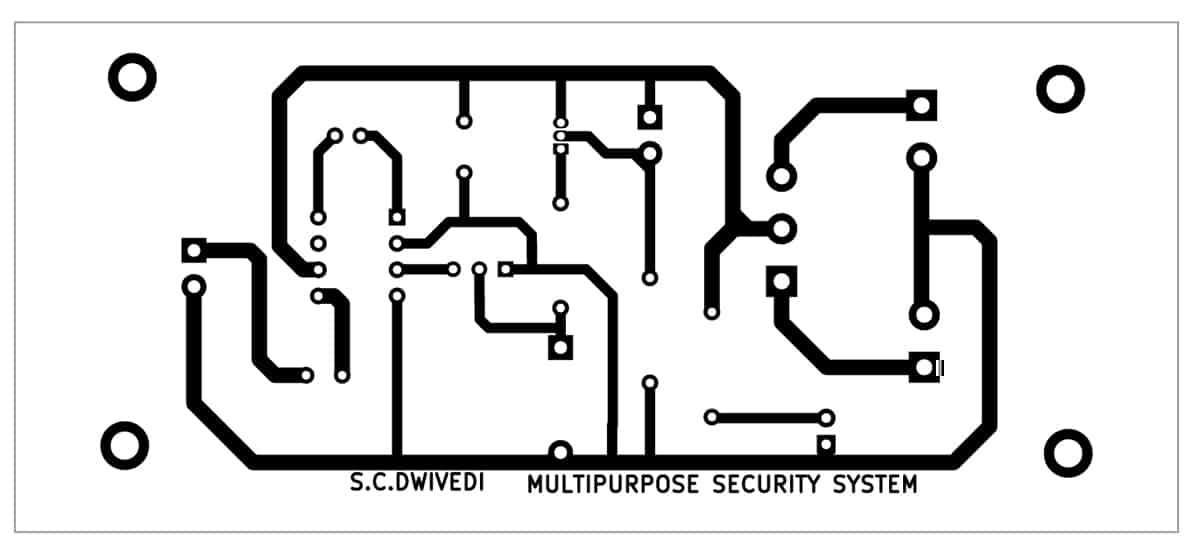

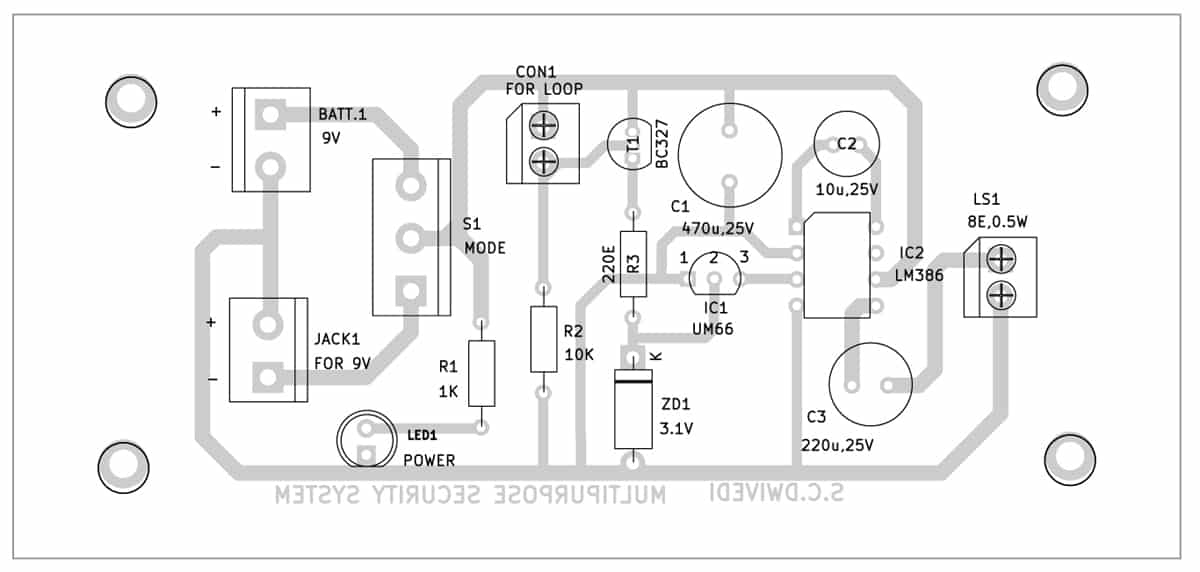

Схема односторонней PCB for музыкальной охранной сигнализации показана на рис. 3, расположение ее компонентов — на рис. 4.

После сборки схемы на PCB поместите ее в подходящую коробку. Закрепите светодиоды LED1 и CON1 на передней стороне коробки, а разъем сетевого питания JACK1 и батарею 9 В — на задней стороне. Подключите гибкую проволочную петлю между точками A и B (см. CON1 на рис. 1) через защищаемый элемент, гарантируя, что петля легко break, когда кто-то попытается ее взломать.

Бонус. Вы можете посмотреть видео с учебным пособием по этому проекту «Сделай сам» по адресу https://www.electronicsforu.com/videos-slideshows/make-multifunction-security-system

СК. Двиведи – энтузиаст электроники и разработчик схем в EFY
