FM-радиоприемник

Этот проект FM-радиоприемника демонстрирует практическое применение принципов радиочастотной техники и обработки аналоговых сигналов. Разработанная для работы в стандартном диапазоне очень высоких частот (ОВЧ) от 88 до 108 МГц, система эффективно захватывает, изолирует, демодулирует и усиливает сигналы частотной модуляции (FM). Используя частотную модуляцию, а не изменение амплитуды, приемник подавляет обычные атмосферные и электрические шумы, обеспечивая высококачественный аудиовыход.

Эта схема FM-радиоприемника разработана с использованием микросхемы FM-приемника TDA7000 для приема радиовещательных сигналов в диапазоне VHF FM. Проект демонстрирует, как частотно-модулированные (FM) сигналы могут быть получены, демодулированы и преобразованы в звуковой аудиовыход с помощью компактного решения на интегральной схеме. В отличие от сложных супергетеродинных приемников, микросхема TDA7000 объединяет функции радиочастотной настройки, обработки промежуточной частоты (ПЧ), демодуляции и отключения звука в одном кристалле, что делает ее идеальной для простых и недорогих конструкций FM-радио. Схема построена на макетной плате и питается от регулируемого источника питания 5 В, получаемого от батареи напряжением 9 В через стабилизатор напряжения L7805CV, чтобы предотвратить возникновение помех FM-сигнала с внешними шумами.

В проекте освещаются такие ключевые концепции, как настройка радиочастот, частотная демодуляция, фильтрация сигнала и усиление звука в практических системах радиосвязи.

Схема и работа

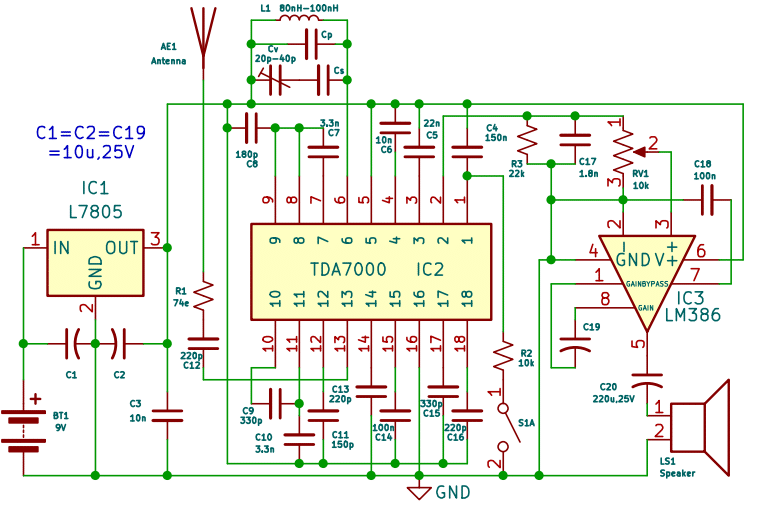

Принципиальная схема показана на рис. 1. Схема FM-приемника построена на микросхеме TDA7000 вместе с несколькими пассивными компонентами для настройки, фильтрации и стабилизации. Выходной сигнал микросхемы TDA7000 подается на аудиоусилитель LM386, чтобы преобразовать сигнал звуковой частоты в слышимый звук.

В качестве основного источника питания используется батарея 9 В (BT1). Напряжение регулируется до 5 В с помощью регулятора напряжения L7805 (IC1), обеспечивая стабильную работу микросхемы. На входе и выходе стабилизатора используются конденсаторы для фильтрации помех и поддержания стабильности напряжения.

Антенна (U1) подключается к RF-входу TDA7000 (IC2) для захвата FM-сигналов близлежащих радиовещательных станций. Схема настройки, состоящая из катушки индуктивности (L1) и конденсатора переменной емкости (CV), выбирает нужную частоту в пределах FM-диапазона. Регулируя настроечный конденсатор, можно принимать разные радиостанции.

TDA7000(IC2) внутренне преобразует принятый радиочастотный сигнал в сигнал низкой промежуточной частоты (ПЧ). Затем он демодулирует FM-сигнал для извлечения исходного аудиосигнала.

Демодулированный аудиосигнал доступен на выходе (контакт 2) микросхемы IC2. Затем этот сигнал подается на аудиоусилитель LM386 для управления динамиком.

IC2 включает в себя внутреннюю схему отключения звука (на контакте 1), которая подавляет шум, когда ни одна действующая станция не настроена, улучшая качество прослушивания.

Создание и тестирование

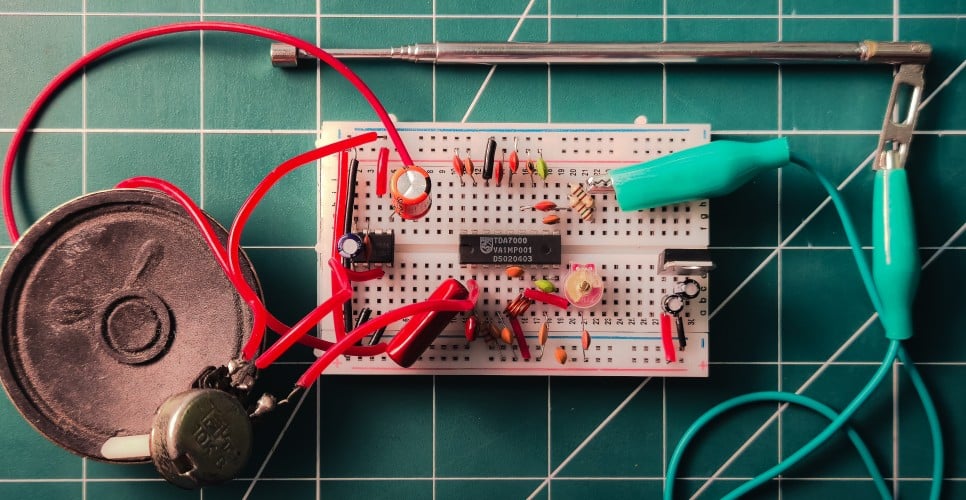

Вся схема собирается на макетной плате, что упрощает прототипирование и модификацию, как показано на рис. 2. Однако при создании прототипа макетной платы следует учитывать несколько моментов:

• Обеспечьте короткую и правильную проводку, чтобы свести к минимуму шумовые помехи.
• Держите антенный провод правильно вытянутым и протестируйте прототип на открытом пространстве для лучшего приема.
• Размещайте развязывающие конденсаторы как можно ближе к микросхеме, чтобы уменьшить помехи.
• Для обеспечения устойчивости используйте правильное заземление.

Для тестирования батарея 9 В (BT1) подключается к стабилизатору напряжения (IC1), затем проверяется выходное напряжение 5 В и подается на TDA7000 (IC2) и LM386 (IC3). Теперь выход TDA7000 подключен к усилителю, и громкость можно регулировать с помощью потенциометра 10 кОм (RV1).

Индуктор (L1) изготовлен из 4-виткового медного провода 22 SWG диаметром 5 мм. Теперь медленно отрегулируйте переменный конденсатор (CV) с помощью отвертки для настройки. Требуется if, обмотки дросселя можно регулировать (толкать или тянуть) для настройки схемы. Различные станции можно услышать, регулируя переменный конденсатор.

Конденсатор 10 мкФ, 25 В (C19) устанавливается между контактами 1 и 8 LM386 для увеличения коэффициента усиления до 200. Кроме того, между контактами 7 и контактом 2 добавляется конденсатор 100 нФ (C18) для большей стабильности и фильтрации шума для управления динамиком.

Что за if сигнал не получен?

Прием сигнала полностью зависит от схемы настройки после антенного каскада. Для решения этой проблемы можно добавить схему ограничителя, в которой конденсатор (CP) подключается параллельно, а другой конденсатор (CS) подключается последовательно к переменному конденсатору. Это создает «полосу пропускания» для настройки частоты в диапазоне FM. Но эта «полоса пропускания» зависит от CP и CS. CP может составлять от 22 до 40 пФ, а CS — от 2 до 22 пФ в зависимости от паразитной емкости и индуктивности шин макета, поэтому его необходимо тщательно выбирать и настраивать.

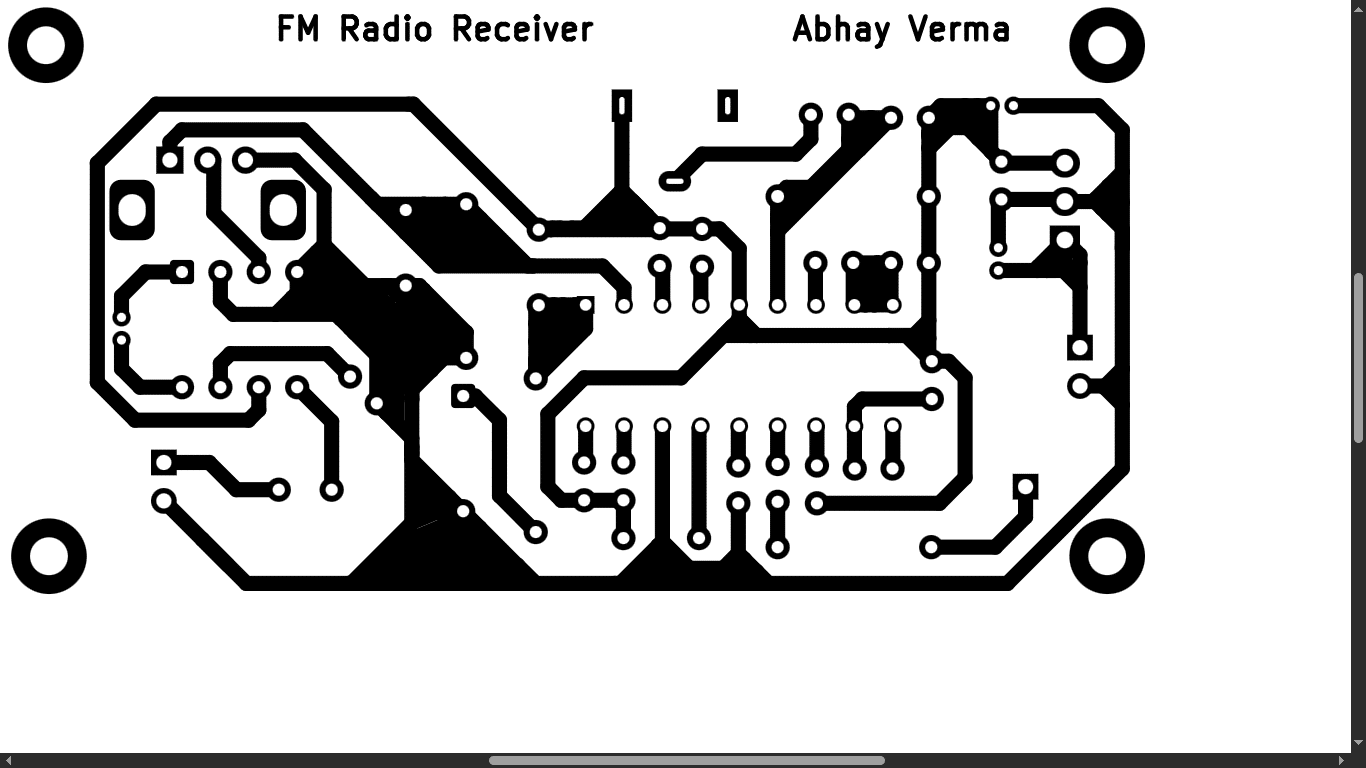

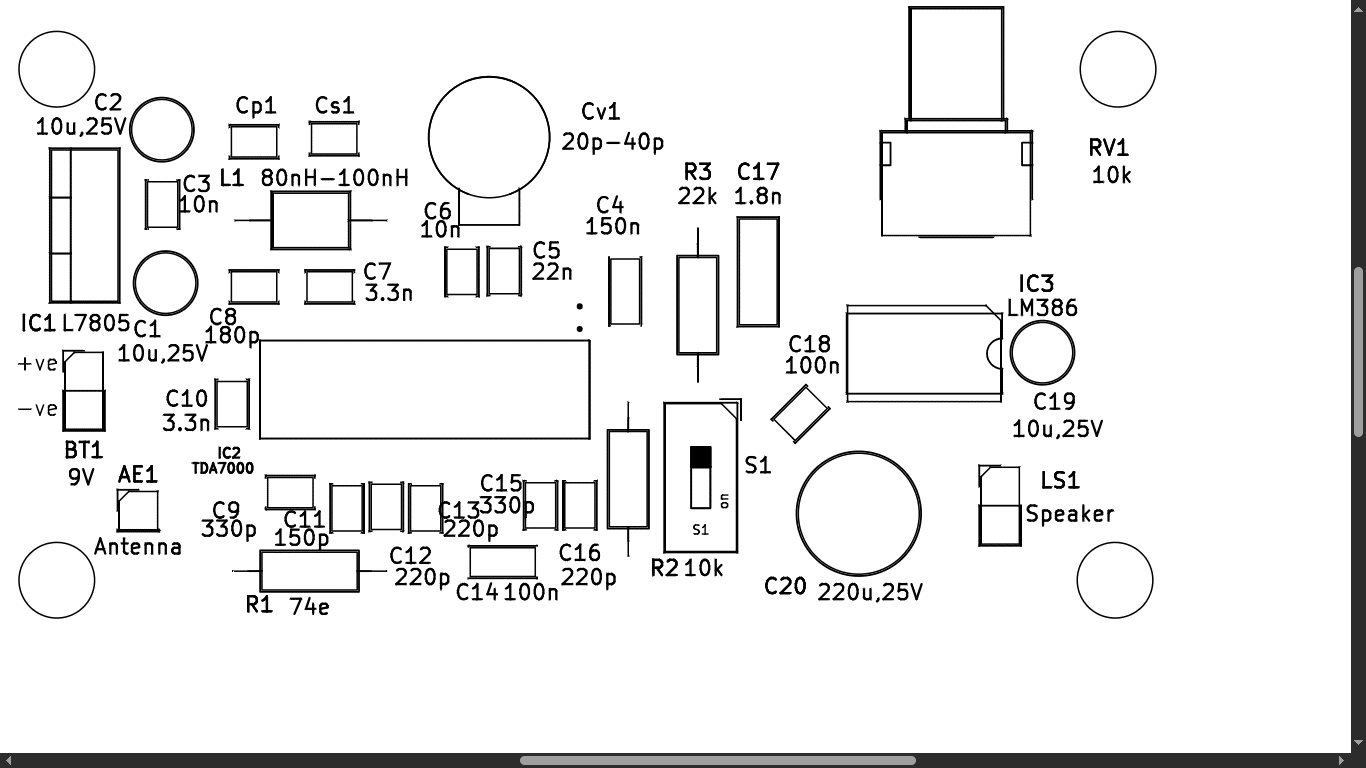

Фактический размер PCB приемника показан на рис. 3, а расположение его компонентов на рис. 4.

Загрузите PDF-файлы PCB и компоновки компонентов: нажмите здесь

Загрузить техническое описание TDA7000

Видеоруководство

Планы обучения

Этот проект дает четкое понимание того, как частотно-модулированные (FM) сигналы могут быть получены и преобразованы в звуковой звук с помощью компактного интегрированного решения, такого как TDA7000. В проекте также подчеркивается важность правильного регулирования напряжения с использованием таких компонентов, как L7805CV, обеспечивающего стабильную работу и точную настройку частоты в чувствительных радиочастотных цепях. Включение внешнего каскада усиления звука, обычно с использованием микросхемы, такой как LM386, дает представление об усилении аудиосигнала с низким энергопотреблением. Слабый демодулированный аудиовыход TDA7000 усиливается усилителем до уровня, достаточного для работы динамика, что иллюстрирует практическую необходимость согласования импеданса и формирования сигнала между каскадами. В проекте также освещаются реальные проблемы, такие как снижение шума, правильное заземление и минимизация помех при реализации макетов.

В целом, этот проект предлагает прочную основу в области радиочастотной электроники, обработки аналоговых сигналов и интеграции оборудования, показывая, как несколько этапов — от радиочастотного приема до вывода звука — работают вместе, образуя полную систему FM-радиоприемника.
