Стереоусилитель на базе микросхемы TDA7052 | Полный проект с пояснениями

Портативные устройства, такие как персональные компьютеры, MP3-плееры, диктофоны, телефоны и звуковые датчики часто нуждаются в дополнительном стереоусилителе для воспроизведения достаточного звука. Эти аудиоусилители должны работать от батареек (4,5 В, 6 В, 12 В и т. д.) и интерфейсов USB (+5 В).

Они должны иметь низкий ток покоя и обеспечивать выходную мощность не менее 2×0,5 Вт. Этой выходной мощности достаточно для прослушивания в небольшой комнате с несколькими людьми.

Схема и работа стереоусилителя

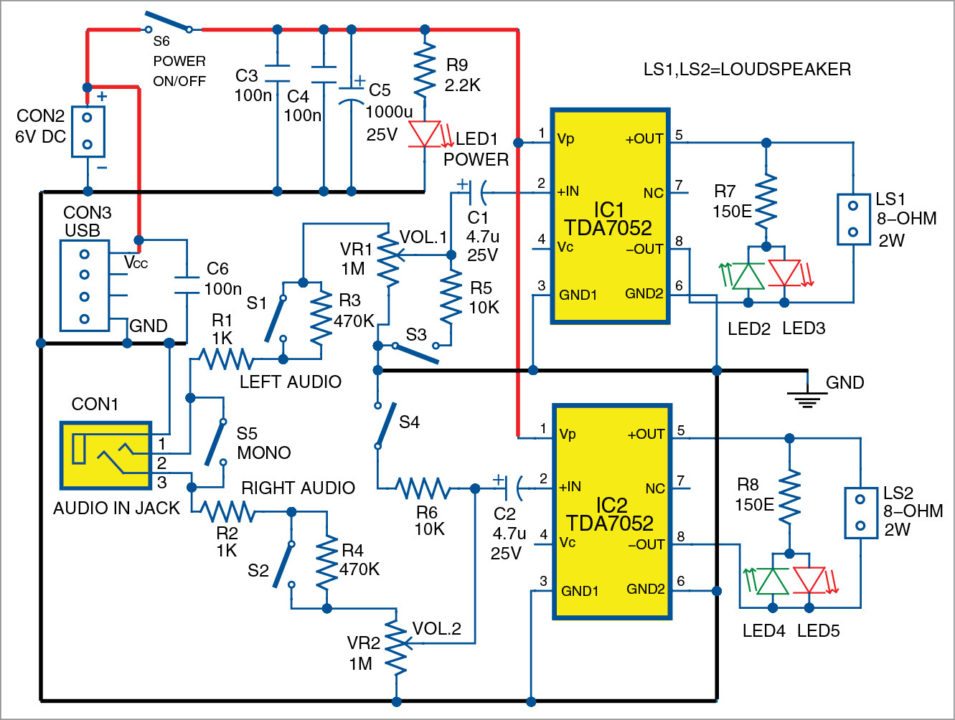

Рис. 1 показана принципиальная схема простого стереоусилителя с двумя микросхемами TDA7052 (IC1 и IC2), который можно использовать для портативных устройств.

TDA7052 — монофонический усилитель мощности мощностью 1,2 Вт. Он имеет широкий диапазон напряжения питания (от 3 В до 18 В) и может работать с интерфейсами USB. Типичный ток покоя TDA7052 составляет 4 мА, что делает его пригодным для работы от батареи. Gain каждого канала схемы составляет 39 дБ (около 90). Типичное входное сопротивление TDA7052 составляет 100 кОм, и микросхема подходит для многих источников сигнала с высоким импедансом.

В схеме имеется шесть переключателей (от S1 до S6). Когда S1 и S2 разомкнуты, входное сопротивление схемы превышает 500 кОм и усилитель можно использовать с электрогитарами, высокоомными датчиками и источниками сигналов.

Когда S3 и S4 закрыты, входное сопротивление уменьшается и в то же время снижается выходной шум.

S6 работает как вкл/выкл switch. Питание подается на схему через S6.
S5 работает как переключатель стерео/моно switch. Если S5 замкнут, схема работает как двухканальный моноусилитель. Левый и правый аудиосигналы, поступающие с разъема CON1, замыкаются на S5. Если S5 разомкнут, схема работает как стереоусилитель с двумя разными входными сигналами.

Выходная мощность TDA7052 обычно составляет 1,2 Вт при нагрузке 8 Ом и питании 6 В. Питание можно увеличить, но сопротивление нагрузки должно быть выше, например 32 Ома.

Левый и правый аудиоканалы имеют отдельные регуляторы громкости, VR1 и VR2 соответственно. Это позволяет избежать использования потенциометра регулировки баланса и позволяет использовать два канала отдельно для усиления двух моносигналов.
Значения VR1 и VR2 должны быть минимальными, чтобы уменьшить выходной шум. Значение C5 должно быть минимальным, чтобы схема могла работать с большинством интерфейсов USB.

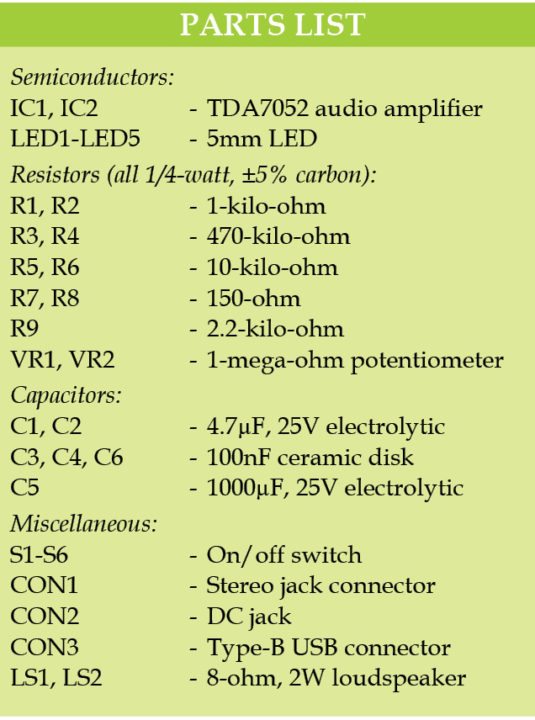

Создание и тестирование

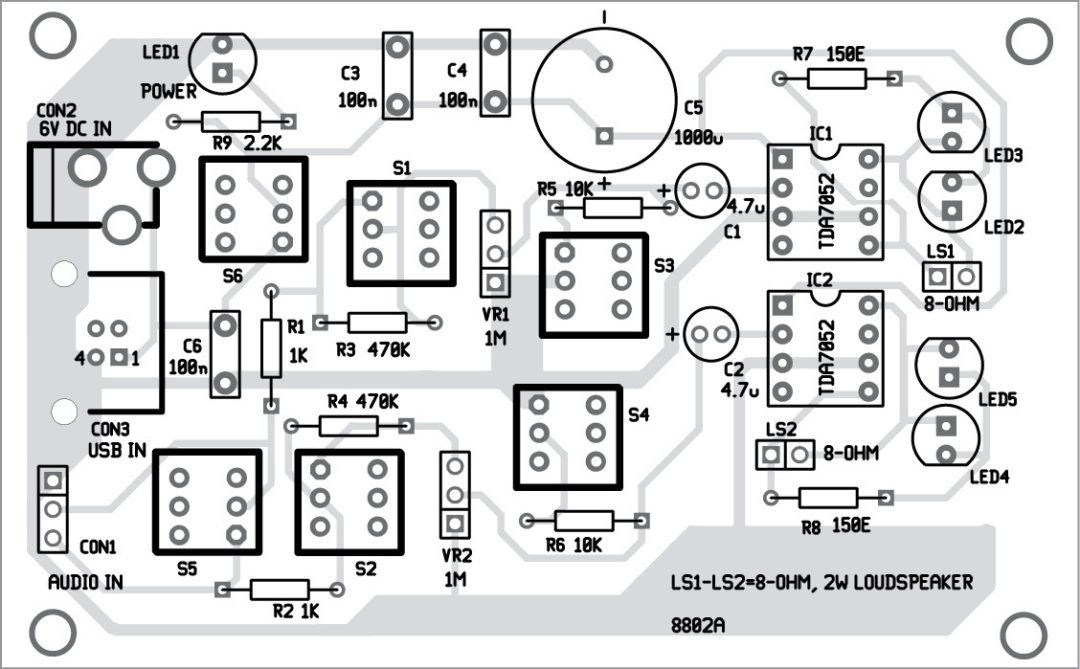

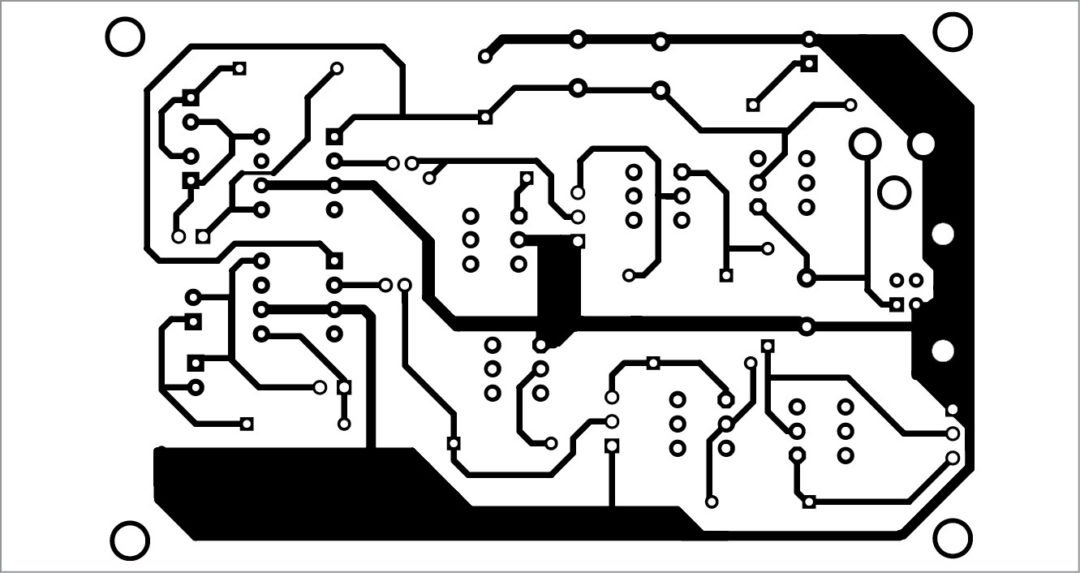

Реальная схема стереоусилителя PCB с двумя усилителями TDA7052 для портативных устройств показана на рис. 2, а компоновка его компонентов на рис. 3. После сборки схемы на PCB заключите ее в подходящий корпус.

Загрузите PCB и PDF-файлы компоновки компонентов: нажмите здесь

Схема не требует какой-либо настройки и будет работать сразу после правильной сборки. LED2 и LED3 — визуальные индикаторы вывода звука левого канала, while LED4 и LED5 — вывода звука правого канала.
