Цель этого проекта — создать доступные и программируемые умные часы, способные отслеживать данные о состоянии здоровья, предоставлять информацию в режиме реального времени и обеспечивать настройку в соответствии с предпочтениями пользователей.
Используя компактный размер и встроенные датчики Indusboard Coin, а также дополнительные компоненты, такие как дисплей GC9A0, датчик SpO2 MAX30100, датчик сердечного ритма и датчик температуры, мы можем разработать многофункциональные умные часы, отвечающие этим требованиям.
Компоненты
- IndusBoard: Плата Indus служит основным компонентом умных часов, предлагая компактный форм-фактор и множество встроенных датчиков и GPIO, необходимых для создания универсального устройства.
- Дисплей GC9A0. Дисплей GC9A0 обеспечивает четкий и понятный интерфейс, позволяющий пользователям взаимодействовать с умными часами. Его высокое разрешение и яркие цвета повышают удобство работы пользователя, что делает его пригодным для отображения данных о состоянии здоровья, уведомлений и другой информации.
- Датчик SpO2 MAX30100: Этот датчик измеряет уровень насыщения крови кислородом (SpO2) и частоту сердечных сокращений, позволяя умным часам отслеживать состояние здоровья пользователей в режиме реального времени. Точные показания SpO2 имеют решающее значение для выявления потенциальных проблем со здоровьем и обеспечения благополучия пользователей.
- Датчик сердечного ритма. Наряду с датчиком SpO2 MAX30100 датчик сердечного ритма расширяет возможности отслеживания состояния здоровья, обеспечивая непрерывный мониторинг сердечного ритма во время различных занятий и в состоянии покоя.
- Датчик температуры. Датчик температуры добавляет еще одно измерение к мониторингу здоровья, позволяя умным часам отслеживать температуру тела пользователей и обнаруживать изменения, которые могут указывать на болезнь или физическую нагрузку.
- Wi-Fi Чип: Интегрированный с Indusboard чип Wi-Fi обеспечивает подключение, синхронизацию данных и создание ячеистой сети для коллективного мониторинга здоровья. Оно также облегчает беспроводное программирование и настройку функций и возможностей умных часов.
Функциональность
- Отслеживание здоровья. Умные часы могут отслеживать жизненно важные показатели, такие как частота сердечных сокращений, уровень кислорода в крови и температуру тела, предоставляя пользователям информацию об их общем состоянии здоровья и самочувствии.
- Информация в реальном времени. Пользователи могут получить доступ к данным в реальном времени, включая время, дату, обновления погоды, уведомления и отслеживание активности, через интуитивно понятный интерфейс, отображаемый на экране GC9A0.
- Настройка. Благодаря программируемым возможностям пользователи могут настраивать пользовательский интерфейс, функции и возможности умных часов в соответствии со своими предпочтениями и потребностями. Они также могут разрабатывать и устанавливать собственные приложения для расширения функциональности.
- Ячеистая сеть. Чип Wi-Fi позволяет создать ячеистую сеть, позволяющую нескольким умным часам обмениваться данными о состоянии здоровья и обмениваться данными. Эти совокупные данные можно проанализировать для выявления тенденций, закономерностей и потенциальных рисков для здоровья внутри сообщества или группы.
Подготовка кода Smartwatch
Сначала нам нужно подготовить код, чтобы наши умные часы могли отображать данные и выполнять нужные функции. Для программирования мы будем использовать Arduino.
- Реклама -
Шаг 1. Настройка Arduino IDE
- Загрузите и установите последнюю версию Arduino IDE.
- По состоянию на default Arduino IDE не включает поддержку плат ESP.
- Посетите веб-сайт ESP и следуйте инструкциям, чтобы добавить поддержку платы ESP в Arduino IDE.
- NTP-клиент
- MAX30100
- Arduino GFX
- Взаимодействие с дисплеем LCD
- Используйте библиотеку Arduino GFX для взаимодействия с круглым дисплеем LCD.
- Включите библиотеку в свой код.
- Получение времени из Wi-Fi
- Используйте клиентскую библиотеку NTP, чтобы получить время из сети через Wi-Fi.
- Включите эту библиотеку в код.
- Подключение датчика MAX30100
- Используйте библиотеку MAX30100 для взаимодействия с датчиком сердечного ритма.
- Включите эту библиотеку в свой код.
- Настройте контакты шины SPI и установите тип платы.
- В этом проекте мы используем Indus Board с чипом ESP32-S2. На этой плате любые контакты можно настроить как SPI.
- Настройте контакты SPI (например, 21, 1, 2, 3, 4, 5) для подключения дисплея LCD.
- Укажите в коде драйвер дисплея LCD, GC9A01.
- Определите Wi-Fi SSID и пароль, чтобы подключить умные часы к точке доступа или домашней сети вашего телефона.
- Это соединение позволяет часам получать информацию о времени с клиентского сервера NTP.
- В функции
setupинициализируйте:- Связь I2C для датчика MAX30100.
- Связь SPI для дисплея LCD.
- NTP-клиент для синхронизации часов.
- В функции
loopпостоянно обновляйте показания датчиков и данные времени в режиме реального времени. - Данные о состоянии здоровья (например, SPO2 и частота сердечных сокращений).
- Информация о дате и времени.
- Круглый циферблат с двумя стрелками, указывающими минуты и часы.
- Дуга окружности, обозначающая секунды, которая уменьшается в реальном времени.
- Круглый прямоугольник, отображающий данные сердцебиения.
- Текстовые поля для текущего дня, месяца и данных, связанных со временем.
- Динамически обновляйте элементы и данные GUI, чтобы часы отображали точную и актуальную информацию.
Шаг 2. Установка необходимых библиотек
Нам нужно несколько библиотек для взаимодействия с LCD и датчиками и получения времени из сети. Откройте диспетчер библиотек в Arduino IDE и установите следующие библиотеки:

Шаг 3. Написание кода

Шаг 4. Настройка оборудования в коде
Шаг 5. Установка учетных данных Wi-Fi
Шаг 6. Инициализация периферийных устройств
Создание GUI для умных часов
Динамически обновляйте элементы и данные GUI, чтобы часы отображали точную и актуальную информацию.
- Реклама -
Обновление данных датчиков и времени
Проектирование интерфейса
<р>1. Создайте графический пользовательский интерфейс (GUI) для отображения умных часов:Обновления в режиме реального времени

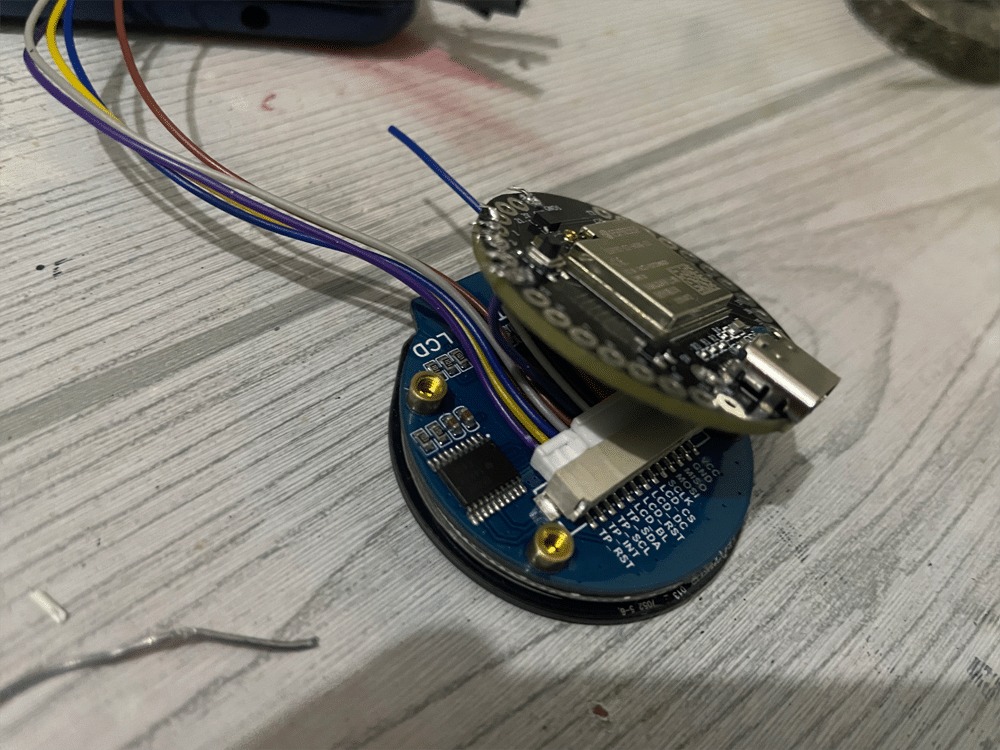

Соединение

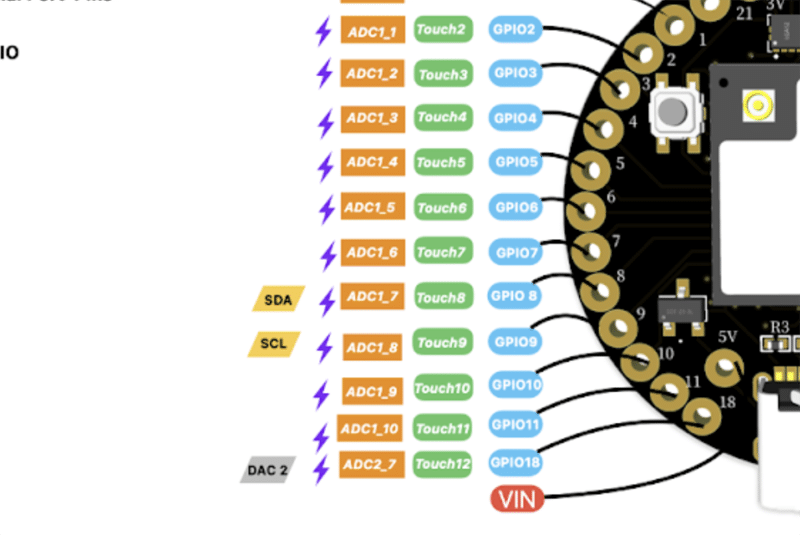

Теперь подключите датчик MAX30100 к Indusboard следующим образом:
<рисунок class="wp-block-table">| Max30100 | Indusboard |
| VCC | |
| GND | GND |
| SCL | 9 |
| SDA | 8 |
| Дисплей | Indusboard |
| TFT MOSI | 21 |
| TFT_SCLK | 1 |
| TFT _CS | 2 |
| TFT_DC | 3 |
| TFT_RST | 4 |
| TFT_BL | 5 |
| VCC | 5В | < /tr>
| BL | 3 В |
| Земля | Земля |

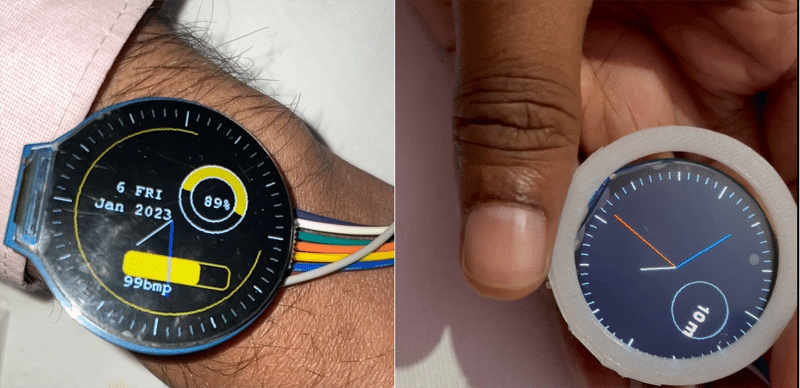

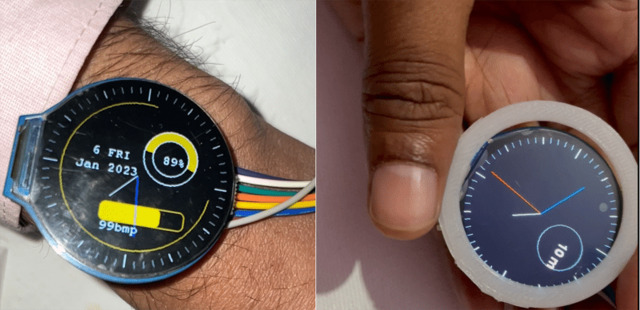

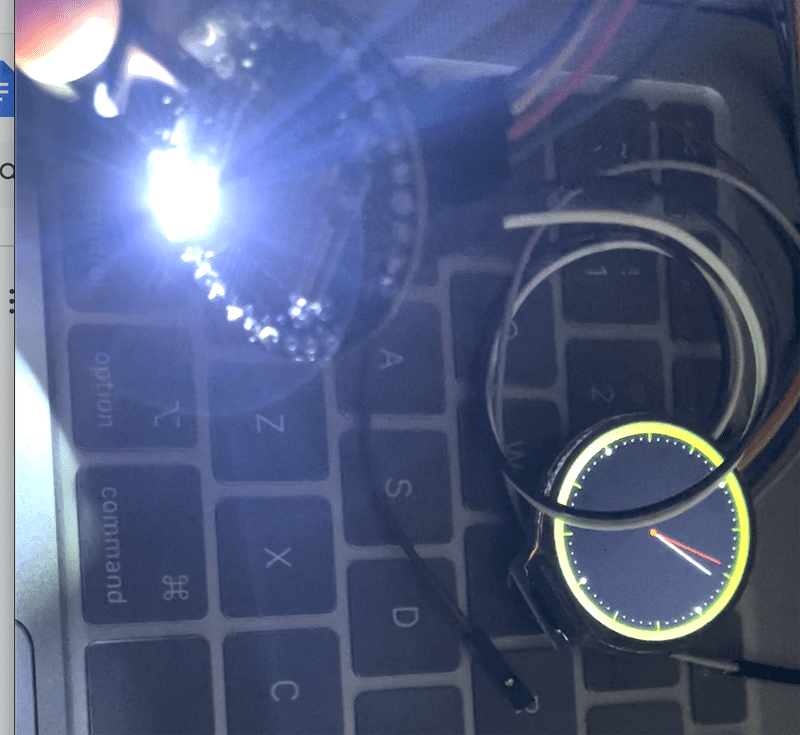

Тестирование самодельных умных часов
Теперь включите часы, и вы увидите подробную информацию о часах.
