Солнечная система слежения | Доступна полная принципиальная схема

Как правило, солнечные панели являются стационарными и не следуют за движением Солнца. Вот система солнечного трекера, которая отслеживает движение солнца по небу и пытается поддерживать солнечную панель перпендикулярно солнечным лучам, гарантируя, что на панель в течение дня попадает максимальное количество солнечного света. Система слежения за солнцем начинает следовать за солнцем с самого рассвета в течение дня до вечера и начинает все сначала с рассвета следующего дня.

Схема системы слежения за Солнцем

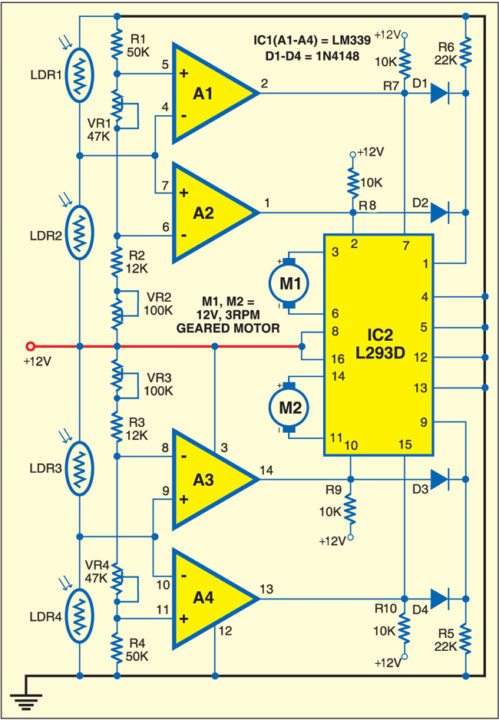

Рис. 1 показана схема системы слежения за Солнцем. В состав солнечного трекера входит микросхема компаратора LM339, микросхема драйвера двигателя H-моста L293D (IC2) и несколько отдельных компонентов. Светозависимые резисторы LDR1–LDR4 используются в качестве датчиков для определения положения панели относительно солнца. Они подают сигнал драйверу двигателя IC2 о необходимости переместить солнечную панель в направлении Солнца. LDR1 и LDR2 закреплены по краям солнечной панели по оси X и подключены к компараторам А1 и А2 соответственно. Предварительные настройки VR1 и VR2 настроены на получение низкого выходного сигнала компаратора на контактах 2 и 1 компараторов A1 и A2 соответственно, чтобы остановить двигатель M1, когда солнечные лучи перпендикулярны солнечной панели.

Работа схемы

Когда LDR2 получает больше света, чем LDR1, он оказывает меньшее сопротивление, чем LDR1, обеспечивая высокий входной сигнал для компараторов A1 и A2 на контактах 4 и 7 соответственно. В результате на выходном контакте 1 компаратора A2 устанавливается высокий уровень, что приводит к вращению двигателя M1 в одном направлении (скажем, против часовой стрелки) и повороту солнечной панели.

Когда LDR1 получает больше света, чем LDR2, он оказывает меньшее сопротивление, чем LDR2, обеспечивая низкий входной сигнал на компараторы A1 и A2 на контактах 4 и 7 соответственно. Поскольку напряжение на выводе 5 компаратора A1 теперь выше, чем напряжение на его выводе 4, его выходной вывод 2 становится высоким. В результате двигатель М1 вращается в противоположном направлении (скажем, по часовой стрелке), а солнечная панель поворачивается.

Аналогично LDR3 и LDR4 отслеживают солнце вдоль оси Y. На рис. 2 показана предлагаемая сборка системы слежения за солнечной энергией.

Эта статья была впервые опубликована 12 августа 2016 г. и обновлена 27 мая 2019 г.
