Схема защиты от утечки на землю с использованием VG54123A

В этой статье описываются работа, проектирование схемы, спецификация, конструкция, испытания и применение устройства защиты от утечки на землю.

В современных электрических системах безопасность имеет первостепенное значение для предотвращения таких опасностей, как поражение электрическим током, возгорание и повреждение оборудования, вызванное токами утечки на землю. Устройства защиты от утечки на землю играют решающую роль, контролируя поток тока от проводников системы к земле, обеспечивая необходимую защиту в случае электрических неисправностей. Эти устройства обнаруживают малые токи утечки, обеспечивая защиту как пользователей, так и оборудования.

Цепь защиты от утечки на землю работает

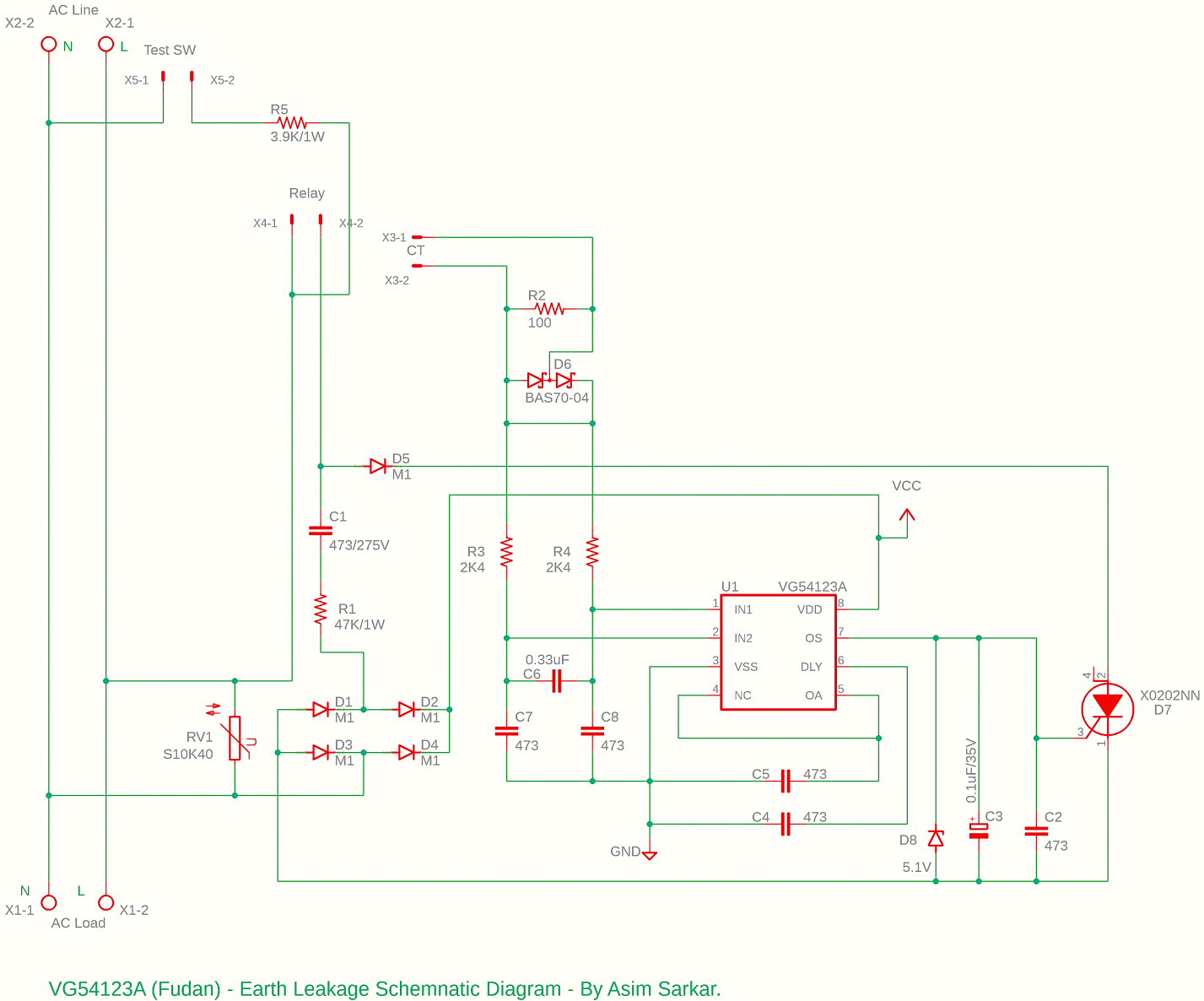

VG54123A — это высокочувствительное устройство защиты от утечки на землю, предназначенное для обнаружения токов утечки в электрических системах. Основной принцип работы этого устройства заключается в контроле разницы тока между фазным и нейтральным проводниками. В нормальных условиях ток, входящий в токоведущий проводник, должен быть равен току, выходящему через нейтральный проводник. На схеме трансформатор тока (ТТ) 500:1, выход ТТ подключен к разъему X3 на схеме. Это используется для обнаружения утечки и обеспечения прохождения линии и нейтрали через трансформатор тока.

При case утечки на землю ток становится несбалансированным, вызывая протекание дифференциального тока через землю. VG54123A обнаруживает этот дисбаланс через трансформатор тока, запуская защитные действия, такие как отключение системы или предупреждение пользователя о потенциальной неисправности. «Реле» можно использовать for в качестве механизма отключения.

Когда ток утечки превышает заданный порог (обычно несколько миллиампер), устройство немедленно отключает источник питания, чтобы предотвратить какой-либо вред или ущерб системе или людям.

Также имеется подключение к кнопке проверки утечки, обозначенной на схеме как «Test SW», а другая ее линия подключена к аноду тиристора. Это можно использовать для стимулирования состояния повреждения, подобного утечке на землю.

Спецификация материалов (BOM)

Вот типичная спецификация for схемы защиты от утечки на землю на базе VG54123A:

Создание и тестирование

Конструкция:

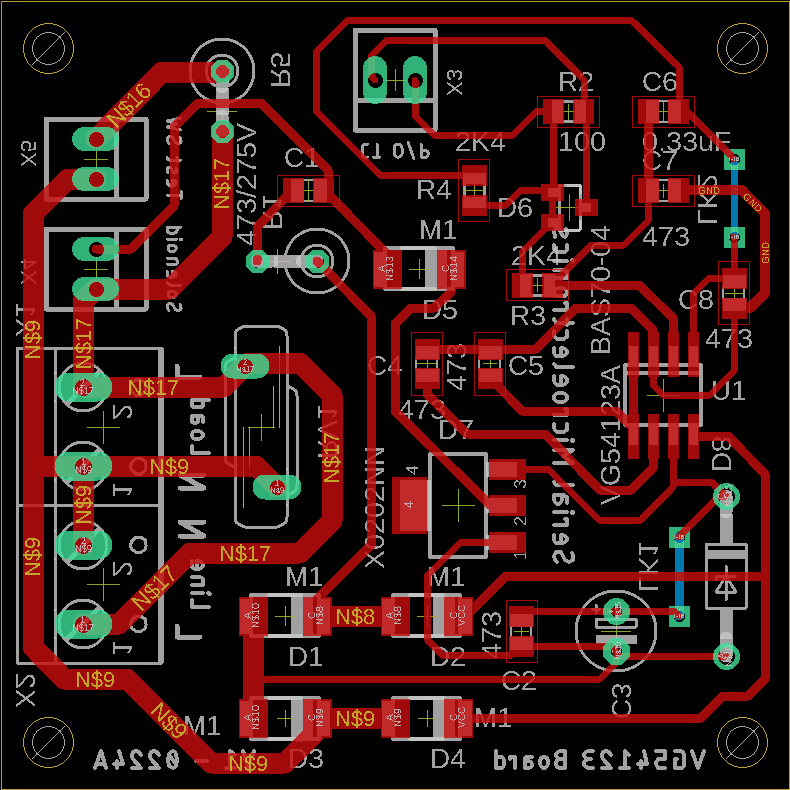

1. Подготовьте PCB: Начните с проектирования (или сборки PCB общего назначения), в котором будут размещены микросхема VG54123A, трансформатор тока, резисторы, конденсаторы и компоненты реле. Убедитесь, что конструкция компактна, а трассы правильно рассчитаны на ток for.
2. Соберите компоненты: припаяйте микросхему VG54123A к PCB. Затем установите трансформатор тока for для обнаружения тока утечки. Подключите резисторы и конденсаторы for цепи стабилизации и защиты.
3. Реле и источник питания. Установите реле или подключите внешнее реле, обеспечив, чтобы оно соответствовало for напряжению и току вашей системы. Реле должно отключить питание при обнаружении утечки на землю. Подключите блок питания, чтобы обеспечить необходимое напряжение for работы схемы.
4. Корпус. Закрепите готовый PCB внутри защитного корпуса, чтобы обеспечить безопасность устройства и пользователей.

Тестирование:

Чтобы протестировать систему:

• Имитация утечки. Создайте небольшой путь утечки (например, подключив путь с высоким сопротивлением между проводником под напряжением и землей) для имитации утечки на землю. На схеме предусмотрен тестовый переключатель для генерации тока утечки через систему через резистор сопротивлением 3,9 кОм.
• Действие реле мониторинга: наблюдайте за реакцией реле, когда ток утечки превышает пороговое значение. Реле должно сработать и отключить питание.
• Повторяемость. Выполните несколько тестов с различными уровнями тока утечки, чтобы убедиться в стабильной работе устройства.

Как работает защита от утечки на землю

Устройства защиты от утечки на землю в первую очередь защищают пользователей и системы следующими способами:

• Предотвращение поражения электрическим током. Если ток утечки проходит через тело человека, это может привести к серьезному или смертельному поражению электрическим током. Устройство быстро обнаруживает это и отключает питание, прежде чем произойдет вред.
• Предотвращение повреждения оборудования. Даже небольшие токи утечки могут привести к неисправности или необратимому повреждению электрооборудования. Устройство защиты обеспечивает раннее обнаружение этих токов, сводя к минимуму риск дорогостоящего ремонта.
• Снижение риска возникновения пожара : Токи утечки на землю могут вызвать перегрев, что может привести к пожару. Обнаруживая токи утечки и реагируя на них, защитное устройство помогает предотвратить такую опасность возгорания.

Приложения устройств защиты от утечки на землю

Устройства защиты от утечки на землю необходимы в различных приложениях, в том числе:

• Жилые и коммерческие здания: защитите от случайных токов утечки из бытовой техники, осветительных приборов и других электрических устройств.
• Промышленное оборудование: защитите чувствительное оборудование и рабочих в промышленных условиях от токов утечки.
• Медицинское оборудование. Обеспечьте безопасность пациентов и медицинского персонала, отслеживая токи утечки в медицинских устройствах.
• Наружные электроустановки. Обеспечьте защиту for наружных электроустановок, таких как уличное освещение и ландшафтное освещение, где влага и факторы окружающей среды могут увеличить риск утечки.
• Солнечные энергетические системы: защищайте системы возобновляемой энергии, особенно солнечные установки, обеспечивая безопасную работу и долговечность.

Заключение

Устройства защиты от утечки на землю имеют решающее значение for для обеспечения электробезопасности. Они защищают пользователей от поражения электрическим током, предотвращают повреждение оборудования и снижают риск возникновения пожара. Включение этих устройств в электрические системы помогает обеспечить соответствие стандартам безопасности и надежную работу в различных условиях.

---
