Самый маленький портативный мини-холодильник | Проект мини-холодильника своими руками

Этот самодельный мини-холодильник может работать с любым блоком питания и без использования вредных газов CFC.

Слышали ли вы о компактном холодильнике, который можно взять с собой куда угодно? Да, мы сделали один! Этот проект своими руками демонстрирует, как создать портативную морозильную камеру с напряжением 5 В, которая идеально подойдет для for путешествий. Все дело в передаче тепла из одного места в другое, как в обычном холодильнике.

Посмотрите рабочее видео ниже:

Морозильная камера и холодильник работают одинаково: они передают тепло из одного помещения в другое while, сохраняя термическую изоляцию двух помещений. Итак, while одна часть охлаждается, другая нагревается, действуя как радиатор и отдавая тепло в окружающую среду.

В этом портативном морозильнике на 5 В используется та же концепция, но с термоэлектрическим генератором, который передает тепло с одной стороны на другую. Этот генератор может генерировать энергию за счет разницы тепла или просто передавать тепло, сохраняя прохладу ваших вещей в пути!

Также проверьте: индикатор температуры и влажности в холодильнике

Во время пикника или активного отдыха каждому хочется выпить прохладительного напитка for, особенно в жаркий день, и поэтому нам нужно иметь какое-нибудь холодильное хранилище или мини-холодильник.

Поскольку они встречаются только в роскошных автомобилях и фургонах, и помимо своей дороговизны, газ CFC весьма опасен для нашей окружающей среды, особенно для озонового слоя.  https://www.youtube.com/embed/daKgK_PMk5w

В этом морозильнике не используется система подачи газа CFC, которая может причинить вред. Кроме того, он портативен и может работать даже с меньшей мощностью. Он может работать от аккумулятора и аккумулятора нашего телефона. Мы можем прикрепить его к любому автомобилю или автобусу, чтобы наслаждаться охлажденными напитками, мороженым и т. д.

Морозильная камера портативна, ее можно носить в дорожной сумке и устанавливать на приборной панели автомобиля. Он работает от источника питания 5 В-1,5 А, например от аккумулятора/аккумулятора/солнечной панели.

Спецификация

Хотите создать свой собственный Power Bank? Посмотрите полное видеоруководство for Создание Power Bank.

Проектирование мини-холодильника

Корпус морозильной камеры должен быть максимально теплоизолирован, поэтому его проектирование осуществляется в первую очередь. Тепловая изоляция очень необходима, поскольку любая морозильная камера работает по принципу теплопередачи, при котором тепло передается от одной системы к другой, в результате чего часть системы становится значительно холоднее.

Поскольку тепло перекачивается в другую систему, это приводит к повышению температуры получателя, поэтому if теплоизоляция неудовлетворительна, тепло продолжает поступать в систему, и становится трудно поддерживать температуру внутри морозильной камеры.

Здесь мы используем напечатанный на 3D-принтере PLA дизайн морозильной камеры case и изолируем его термоизоляционным материалом, например полистиролом/термоизоляционным аэрозолем и краской.

Что касается корпуса морозильной камеры, одна сторона коробки остается открытой while, остальные 3 закрыты. Открытая сторона — это for, куда вставляются радиатор и модуль термоэлектрического охладителя.

Соединения цепи мини-холодильника

Компоненты подключаются согласно принципиальной схеме. Красный провод подключается как +ve провода термоэлектрического охладителя и вентилятора с источником питания 12В (аккумулятором). Провод -ve подключается к клемме -ve аккумулятора и к проводу -ve термоэлектрического охладителя и вентилятора на 12 В.

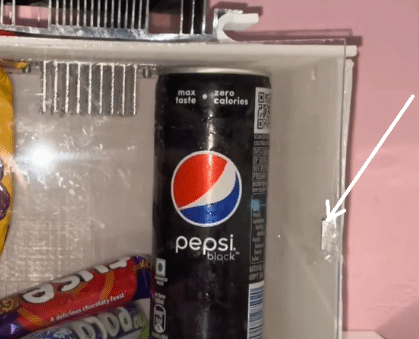

Следующий шаг — закрепить напечатанные на 3D-принтере детали и покрыть края термоизоляционной пеной. Затем добавляется дверца морозильной камеры. Прозрачный акриловый лист такого же размера вырезается, а затем фиксируется, так что с помощью системы магнитного замка мы можем открывать и закрывать дверь for. Магниты также закреплены на дверце и на корпусе холодильника, как показано на рис. 6.

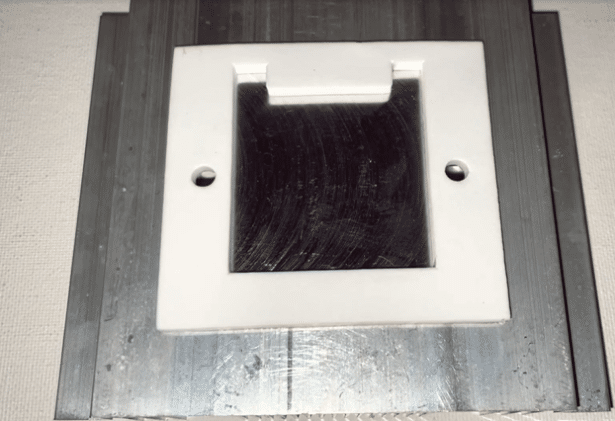

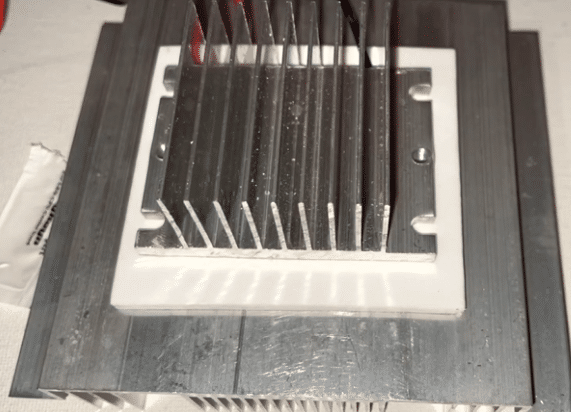

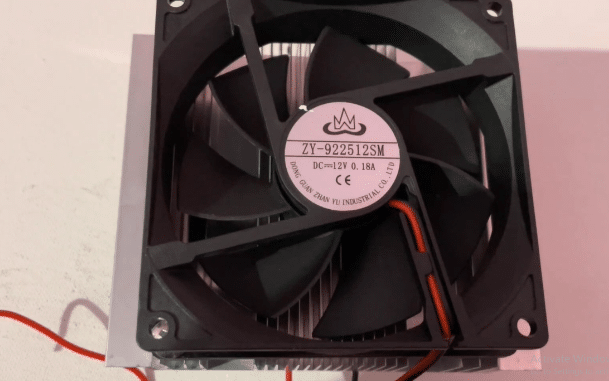

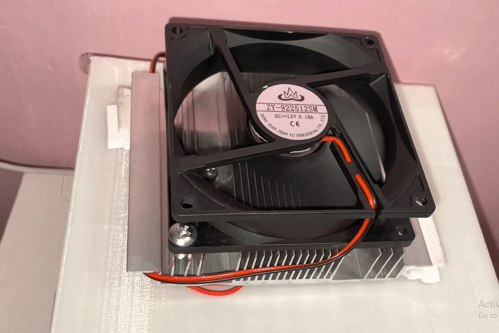

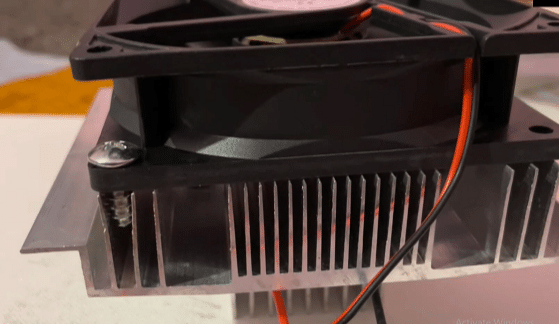

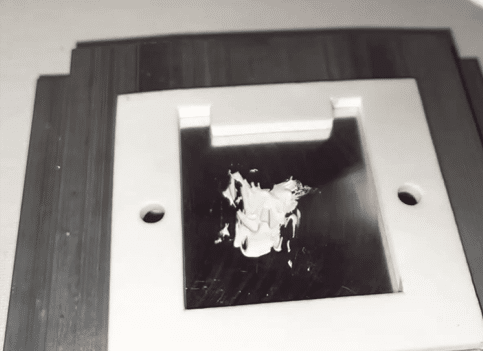

Радиатор и вентилятор фиксируются, после чего добавляется термопаста и помещается между модулем термоэлектрического охлаждения и радиаторами. Вентилятор добавляется рядом с верхней частью большого вентилятора радиатора, как показано на рисунках ниже. (См. рис. 8, 9, 10, 11).

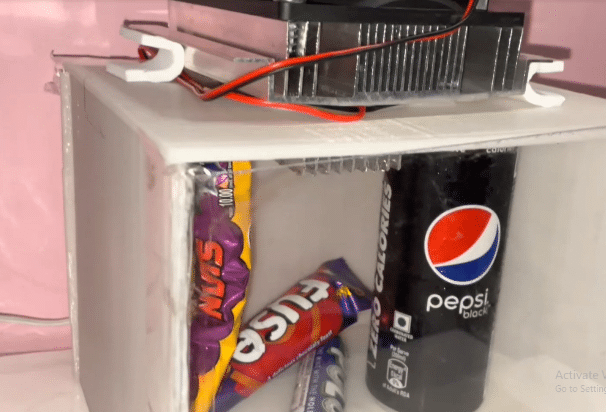

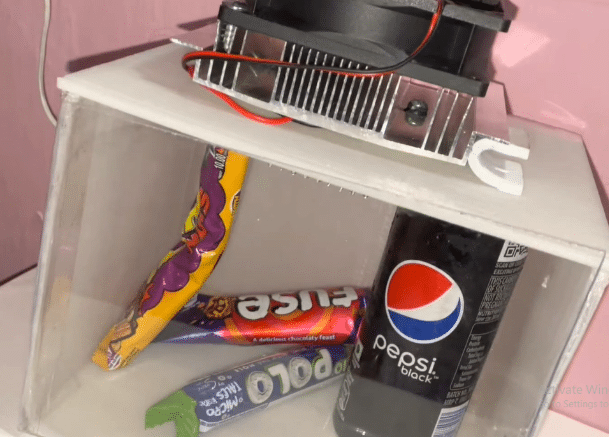

Теперь вентилятор радиатора закреплен на верхней части холодильника while, вставив меньший радиатор внутрь холодильника case. Нагрейте разрезанную часть корпуса холодильника и оставьте вентилятор на другой стороне холодильника. (См. рис. 12, 13, 14, 15).

Также проверьте: Мини-холодильник с модулями Пельтье

Тестирование портативного мини-холодильника

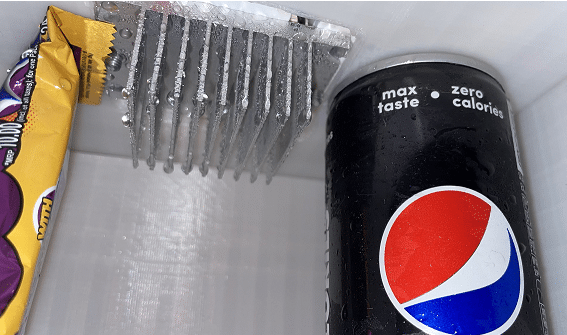

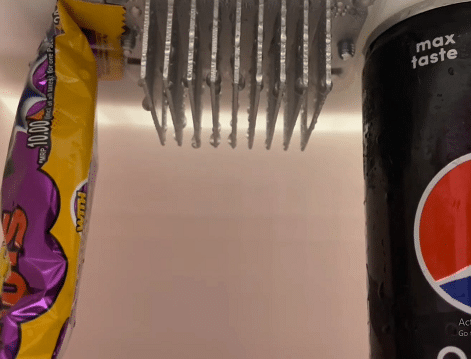

Теперь включите питание морозильной камеры. Это означает, что вентилятор и термоэлектрический охладитель теперь будут ждать for несколько минут. Теперь тепло передается изнутри морозильника наружу, благодаря чему внутри становится прохладнее. Через 15 минут температура морозильной камеры опустится примерно до 0 градусов по Цельсию, и она будет готова к использованию.

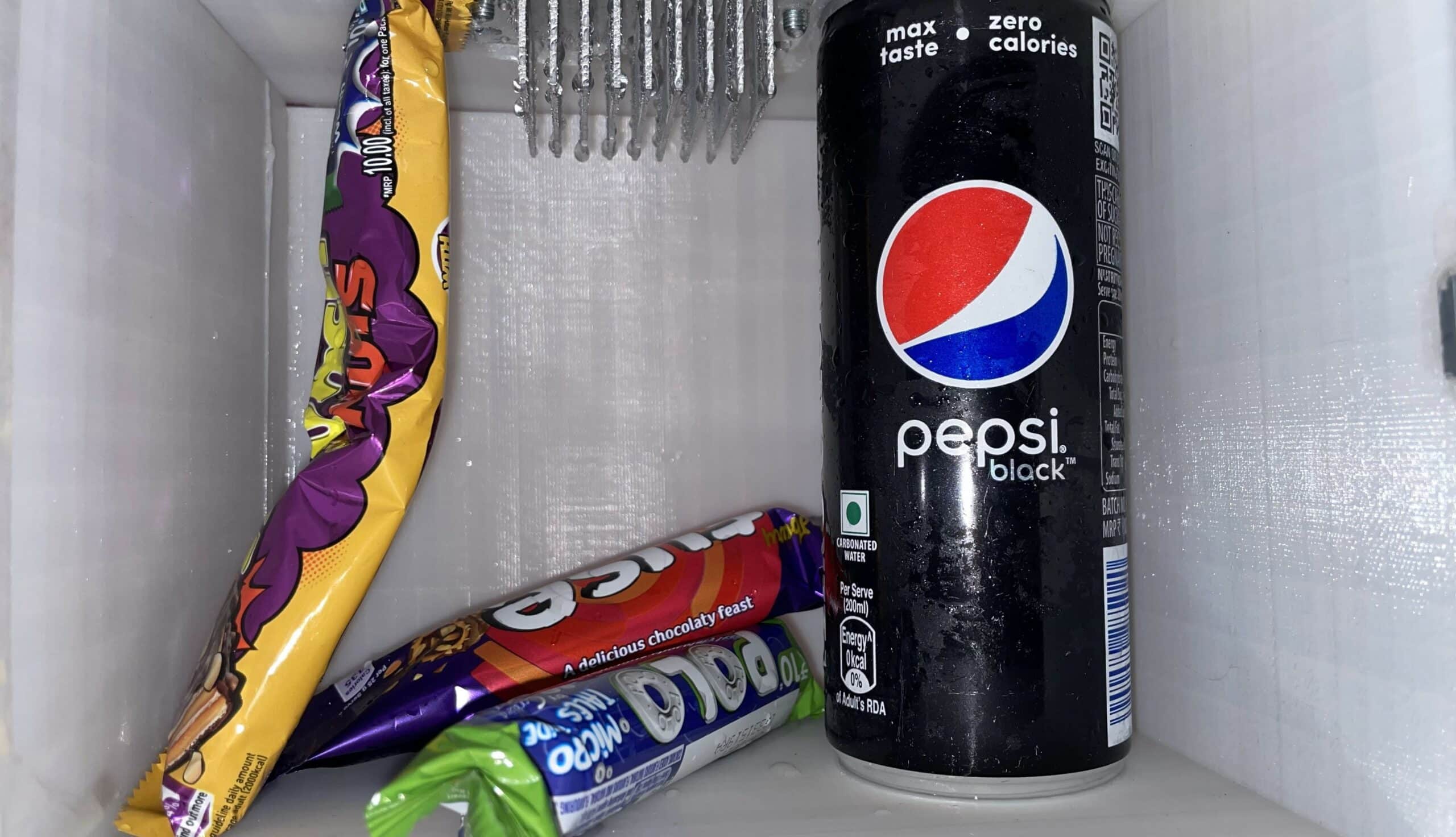

Ваша портативная морозильная камера теперь готова к использованию, и в ней можно хранить охлажденную воду, лед, пиво и прохладительные напитки. Его также можно носить с собой куда угодно, будь то for пикники, прогулки, походы или можно закрепить в машине.

Основные преимущества и преимущества

Портативный мини-холодильник идеально подходит for для различных ситуаций, включая пикники, походы и встречи на свежем воздухе, гарантируя, что у вас всегда будут холодные закуски, куда бы вы ни пошли.

Этот небольшой холодильник соблюдает экологические принципы, устраняя выбросы ХФУ и используя энергоэффективные компоненты.

Конструкция обеспечивает for портативность, что позволяет ей аккуратно помещаться в рюкзаке или салоне автомобиля.

• Удобство использования:

Благодаря простой сборке и низкому энергопотреблению эта морозильная камера доступна каждому, кто интересуется проектами своими руками.

Рассмотрите возможность добавления цифрового термометра для контроля внутренней температуры. Это повысит удобство использования и позволит for более точно охлаждать.
