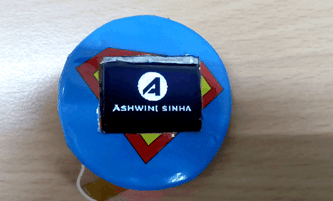

Умный программируемый значок OLED

Возможно, вы видели и использовали значки с различными логотипами и смайлами. Но видели ли вы когда-нибудь электронный бейдж?

В этом проекте мы собираемся создать программируемый значок OLED на дисплее, на котором будет отображаться ваш логотип и сообщение. Что удивительно в этом значке, так это то, что вы можете изменить логотип и сообщение на нем в любое время, запрограммировав его.

Чтобы начать этот проект, сначала нам нужно собрать эти компоненты

Основные компоненты:

Видео: https://www.youtube.com/watch?v=-lukjpRU7bY

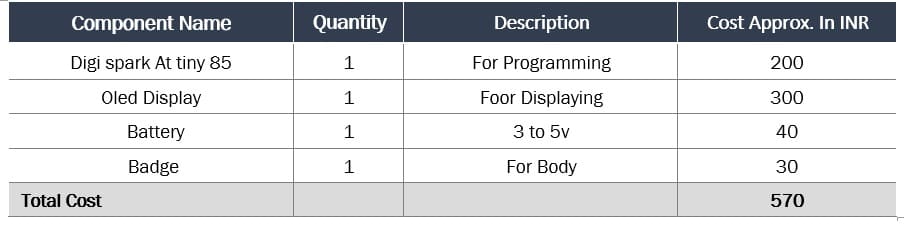

Спецификация

Настройка Arduino

http://digistump.com/package_digistump_index.json

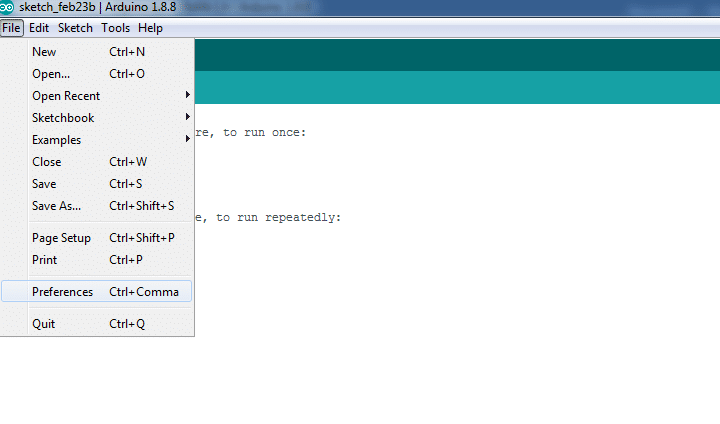

Сначала откройте Arduino IDE и перейдите в меню настроек, расположенное в файле, как вы можете видеть на (рис.2). Затем добавьте указанную ссылку и нажмите «ОК» — ссылка (рис. 3).

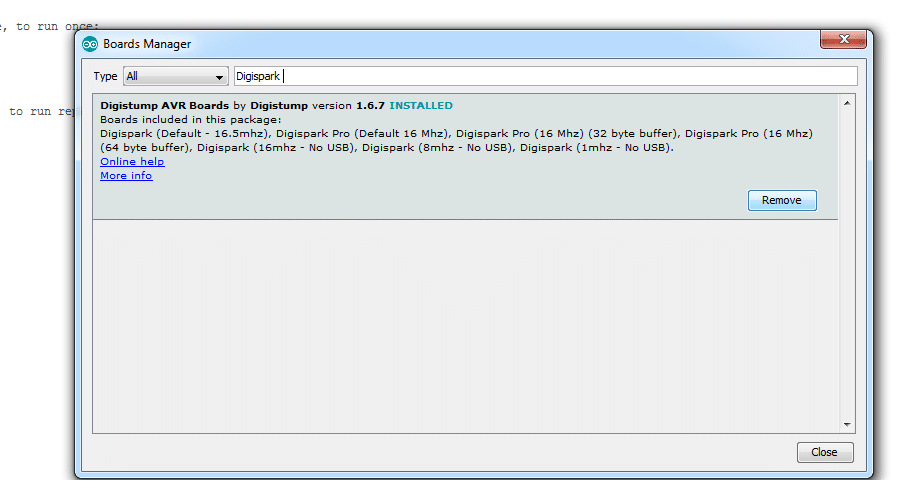

Теперь перейдите в Менеджер досок и найдите «DIGISPARK». Затем установите эту плату, как показано на рис. 4.

Преобразование изображений в код

Сначала получите изображения и логотип, которые хотите просмотреть, в OLED и измените их размер до 128*64. Затем воспользуйтесь ссылкой ниже, чтобы преобразовать изображение в код. Теперь скопируйте код. Затем откройте Arduino IDE и введите следующий код:

ссылка на изображение для преобразования кода

Кодирование:-

Сначала подключите библиотеки «Wire» и «OLED», как показано во фрагменте, после этого вставьте скопированную ранее программу логотипа, как показано на рис. 5.

Затем в функцию настройки добавляем oled.begin();  После этого мы создаем цикл и добавляем следующий код, как показано на (рис. 6), чтобы отобразить наш логотип/анимацию на дисплее. Вы можете добавить сообщение, логотип, цитату или стихотворение для отображения на нем.

Теперь нам нужно соединить следующие части: –

Подключение: –

Digispark AT Tiny 85               OLED Дисплей

VCC                                                 VCC

Земля                                                ЗЕМЛЯ

SDA(P0)                                          SDA

SCL(P2)                                            SCL

VIN                                               Батарея +ve

GND                                                Заземление аккумулятора.

Помещение вещей в значок: –

Наш значок почти готов. Вы можете сделать собственный корпус для своего бейджа и поместить в него эти компоненты или купить любой пластиковый бейдж на рынке и закрепить эти компоненты в этом корпусе. Следуйте инструкциям, показанным на рисунке ниже, чтобы настроить компоненты значка.

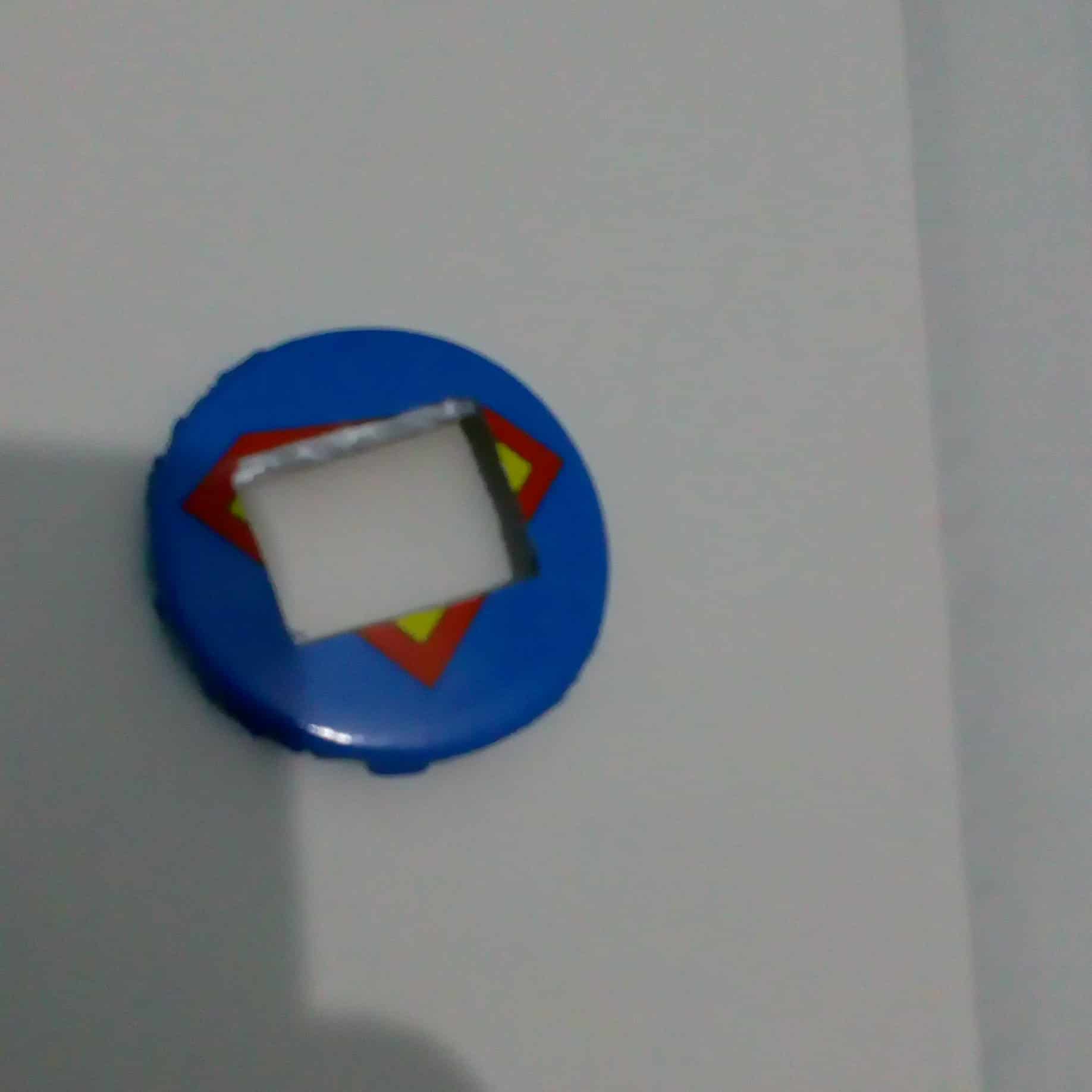

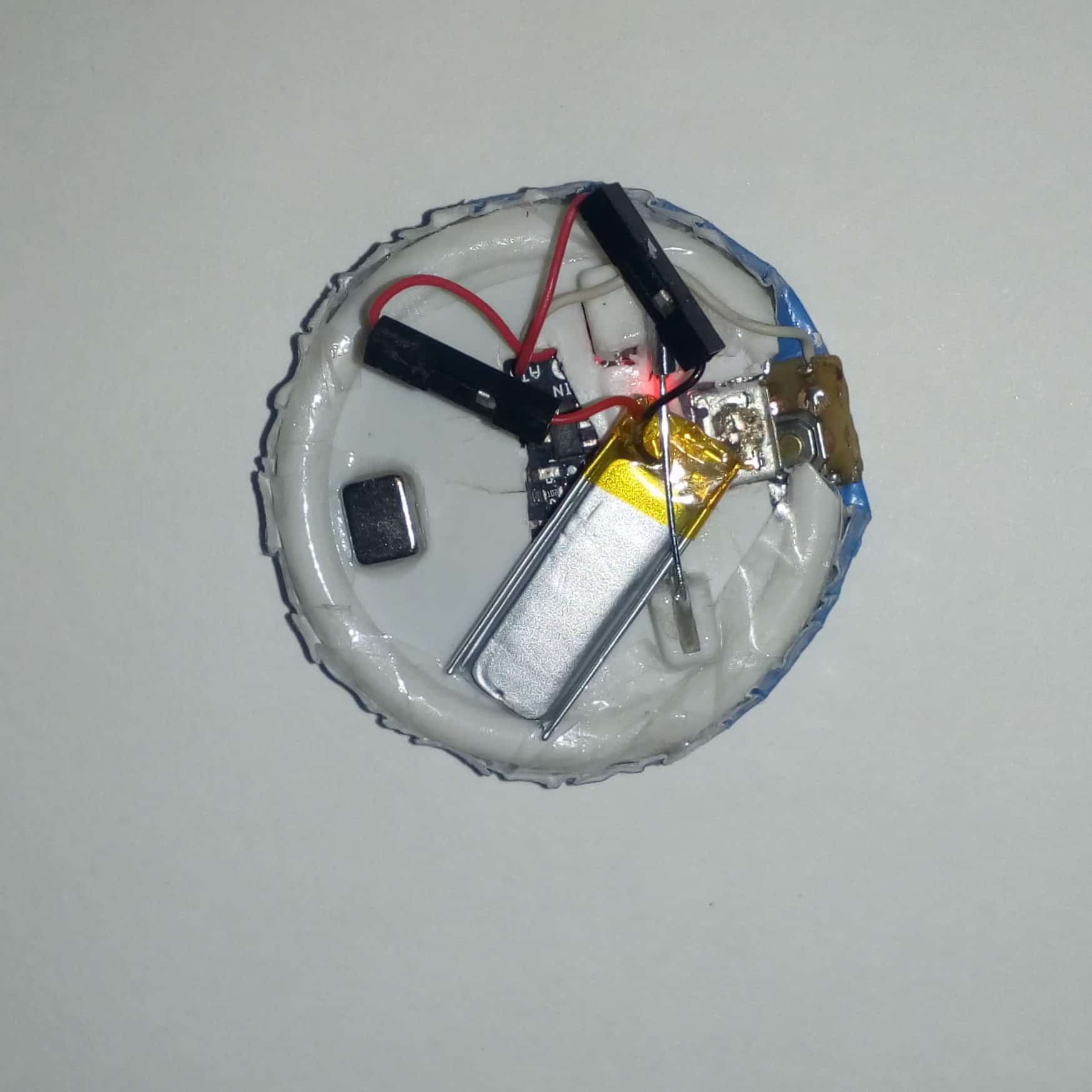

Чтобы начать процесс, сначала откройте корпус бейджа и аккуратно разрежьте его переднюю поверхность по размеру дисплея OLED с помощью ножа. Затем зафиксируйте отображение OLED в этом месте, как показано на рис. 7. Затем закрепите все электронные компоненты в корпусе, как показано на рисунках ниже. См. (рис. 8,9,10).

Поздравляю!!! Наш программируемый интеллектуальный бейдж OLED наконец-то готов к использованию.

Загрузить код
