Отслеживайте движение и вторжения с помощью лазерного датчика и Google Таблиц

Бдительность в любой комнате, месте или ограждении всегда сложна, особенно если ее нельзя физически запереть. Реальный сценарий, требующий отслеживания вторжений в контролируемое пространство, вдохновил на создание этого экономичного решения для регистрации перемещений в Google Sheet с помощью оптического ограждения.

Эту концепцию можно распространить на любую контролируемую зону, например зону видеонаблюдения, где постоянное внимание к экрану не требуется.

Google Sheet отслеживает точную дату и время вторжений, позволяя точно определить конкретные моменты и проверить доступ с помощью записей камер видеонаблюдения. Другие потенциальные применения включают мониторинг коридоров, кабинетов для осмотра или открытых проходов, движение которых необходимо регистрировать.

Цель — не просто подсчитать людей, а отслеживать время каждого движения. Дополнительные звуковые сигналы или световые индикаторы могут улучшить функциональность системы.

Видео POC

Эта концепция воплощается в жизнь с помощью простой установки датчика лазерного света с WeMos D1 Mini. 10-секундный таймер обновляет таблицу Google каждые 10 секунд для регистрации бездействия, активность while вызывает немедленное обновление. После каждого обнаружения запускается новый 10-секундный таймер.

Рис. 1 показана предлагаемая установка for зоны наблюдения с WeMos D1 Mini и блоком лазерного луча. Необходимые компоненты (спецификация материалов) указаны в таблице.

Особенности и технические характеристики лазерного модуля, используемого в Устройстве

Лазерный модуль, используемый в устройстве, соответствует требованиям RoHS (ограничение содержания опасных веществ) и является экономичным. Его длина волны находится в диапазоне от 635 до 660 нм, время нарастания и спада составляет 0,5 нс.

Модуль выпускается в двух вариантах корпуса: ТО-18 (диаметр 5,6 мм) и ТО-5 (диаметр 9 мм). Диапазон рабочих температур составляет от -10°C до +40°C, while температура хранения - от -15°C до +85°C. Выходная мощность (Po) составляет 5 мВт, нормальное рабочее напряжение 2,2 В и максимальное рабочее напряжение 2,7 В.

Пороговые значения тока составляют 15 мА (мин), 20 мА (нормальный) и 30 мА (макс), а рабочий ток находится в диапазоне от 65 мА до 80 мА.

Угловое отклонение луча составляет примерно +3 градуса for как в параллельном, так и в перпендикулярном режиме, а расходимость луча составляет от 8 до 12 градусов (параллельно) и от 23 до 32 градусов (перпендикулярно).

Блок-схема настройки показана на рис. 2. Пока устройство будет работать без подключения к Интернету, for выполняет такие действия, как включение зуммера, но данные о проникновении не будут записываться в Google Sheet без активного подключения.

Особенности и технические характеристики используемого модуля приемника

ISO 203 представляет собой 3-контактный датчик, компактный светочувствительный диод со встроенным усилителем и транзистором с открытым коллектором на выходе. Поскольку это транзистор с открытым коллектором, для обеспечения сбора выходного сигнала требуется подтягивающий резистор (10 кОм).

Модуль работает от источника питания постоянного тока 5 В, и его выходной сигнал может иметь только низкий уровень (L). Транзистор с открытым коллектором может потреблять ток до 20 мА.

Схема и работа

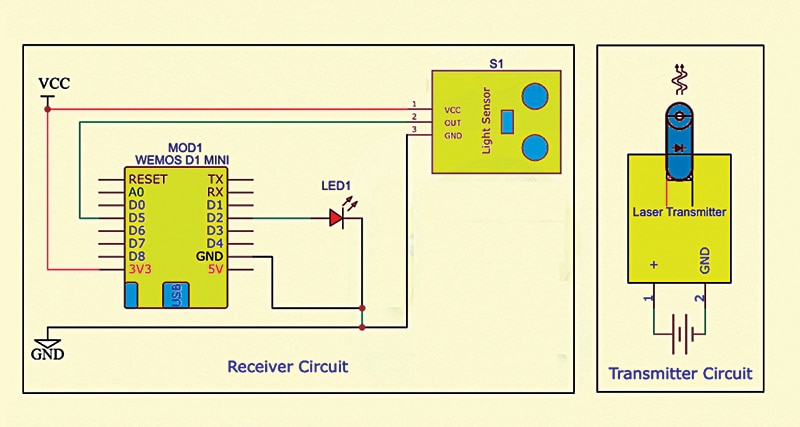

Рис. 3 представлена ​​принципиальная схема устройства. Установка основана на WeMos D1 Mini (MOD1), приемнике датчика освещенности (S1) и лазерном передатчике света. Приемник можно питать от адаптера 5 В после загрузки исходного кода if, батарея 3,7 В не используется.

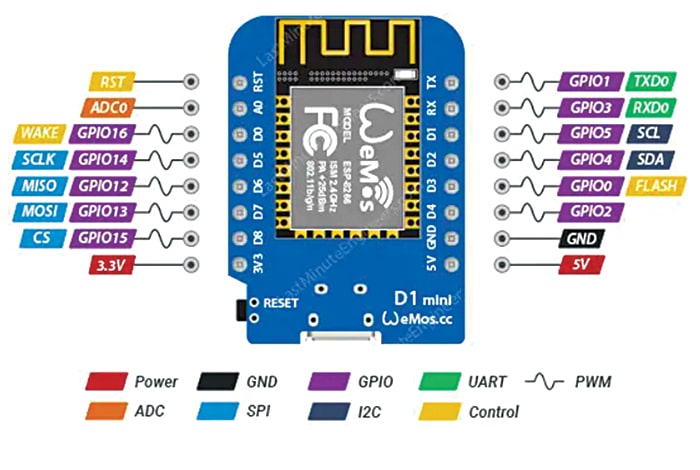

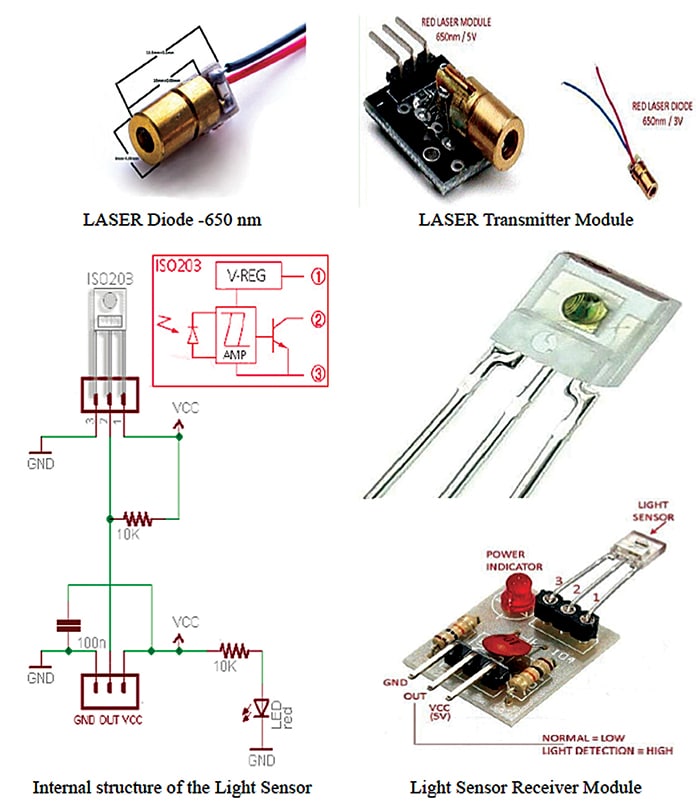

Транзистор питается от аккумуляторной батареи 18650 (3,7 В). Внутренняя сборка датчика лазерного света показана на рис. 4, while. На рис. 5 показаны детали контактов платы WeMos.

Сначала создайте Google Sheet и получите его идентификатор. Его можно найти в URL-адресе Google Sheet, как показано на рис. 6. После того, как идентификатор листа указан, перейдите к настройке Wi-Fi SSID и пароля for локальной сети. Затем настройте URL-адрес и идентификатор Google Sheet в исходном коде.

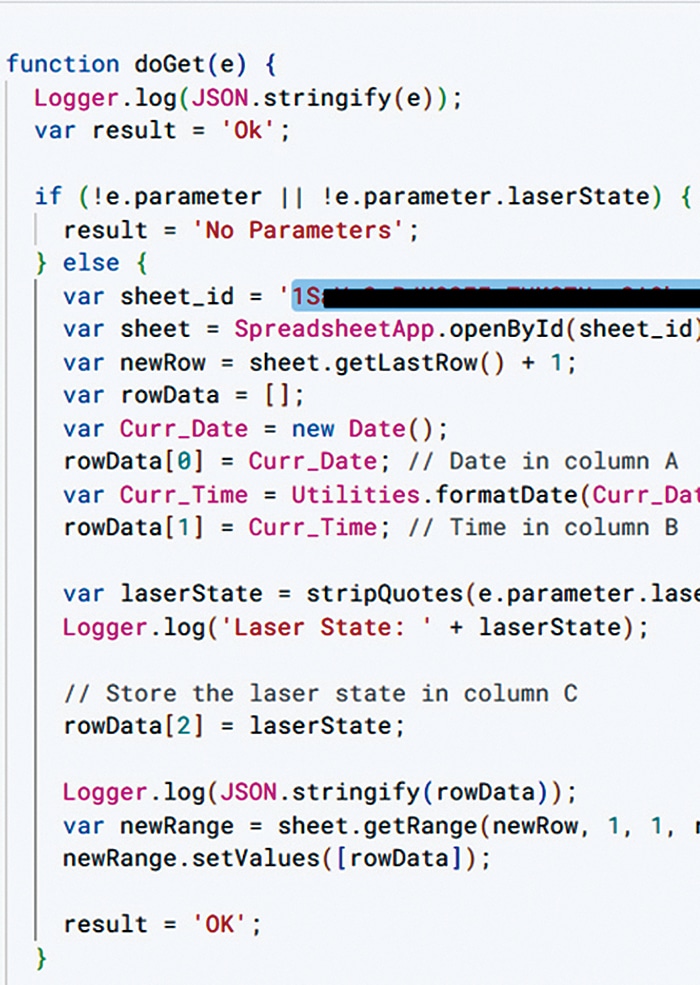

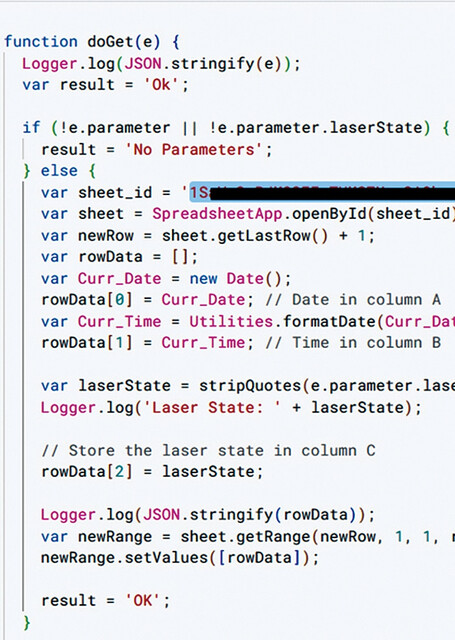

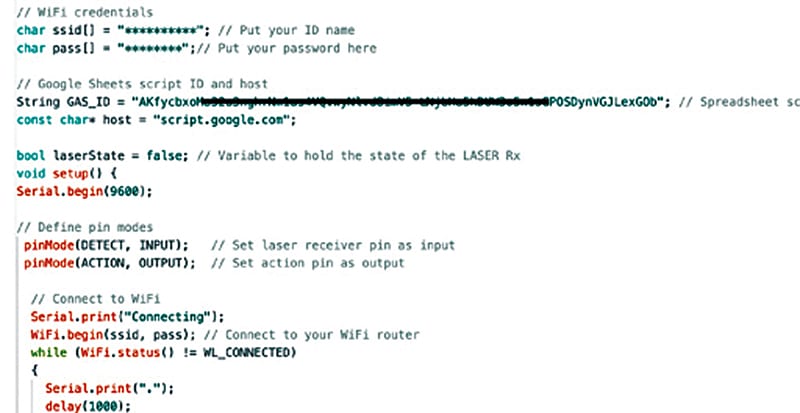

Данные датчиков проверяются в непрерывном цикле и обновляются в Google Sheet. На рис. 7 показан фрагмент исходного кода.

Связанные проекты, которые ВЫ должны проверить:

Тестирование

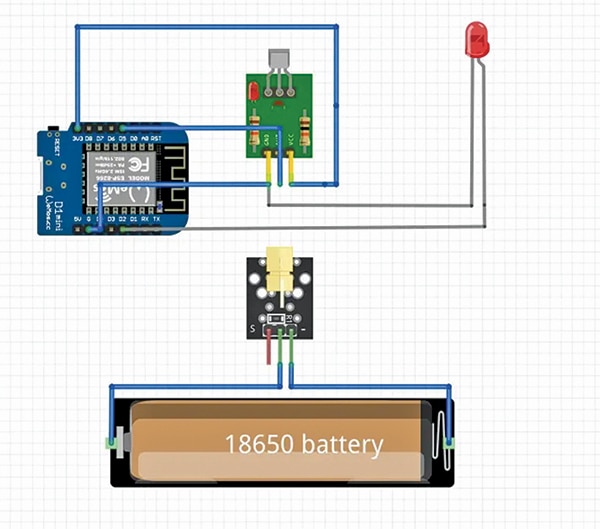

Начните со сборки компонентов, см. рис. 4 и 8, прежде чем завершить подключения. Убедитесь, что код загружен в чип ESP8266 (плата WeMos D1 Mini). Подключите цепи RX и TX (лазерный приемник и передатчик), как показано на схеме подключения на рис. 8.

После того как компоненты собраны правильно, проверьте соединения. Включите лазерное устройство TX и поместите устройство RX в зону прямой видимости.

Доктор. Гитали Саха работает в Департаменте электроники и связи, GCET, Ананд, Гуджарат, и Парт Шах из Component Craft успешно внедрили это устройство.
