Мониторинг урожая в реальном времени и удаленное орошение через ThingSpeak

Современное сельское хозяйство требует эффективного управления ресурсами и мониторинга в режиме реального времени, чтобы обеспечить оптимальный рост урожая. Однако традиционные методы часто основаны на трудоемких ручных проверках, которые непрактичны for для удаленных или крупных ферм. Это приводит к неэффективному орошению, снижению урожайности и напрасной трате ресурсов.

Проект IoT ThingSpeak Dashboard and Controller решает эти проблемы, используя IndusBoard Coin, встроенный Wi-Fi, и датчики для создания умного сельского хозяйства. решение. Интегрированная с датчиком влажности почвы, встроенными датчиками температуры и освещенности, а также релейным модулем, система собирает в режиме реального времени данные о влажности почвы, температуре и интенсивности освещения. Эти данные загружаются на канал ThingSpeak каждые 15 секунд.

Используя интуитивно понятную панель управления ThingSpeak, фермеры могут отслеживать условия окружающей среды и удаленно управлять водяным насосом с помощью приложений React и ThingHTTP. Это позволяет эффективно управлять орошением из любой точки мира, повышая урожайность сельскохозяйственных культур и сохраняя ресурсы.

Спецификация

Конфигурация ThingSpeak

Прежде чем писать код for на своем устройстве, вам необходимо настроить панель управления ThingSpeak. Выполните следующие действия:

Зарегистрируйтесь и создайте канал

1. Посетите ThingSpeak и зарегистрируйтесь или войдите в систему.
2. Перейдите к Каналы > Мои каналы и нажмите Новый канал.

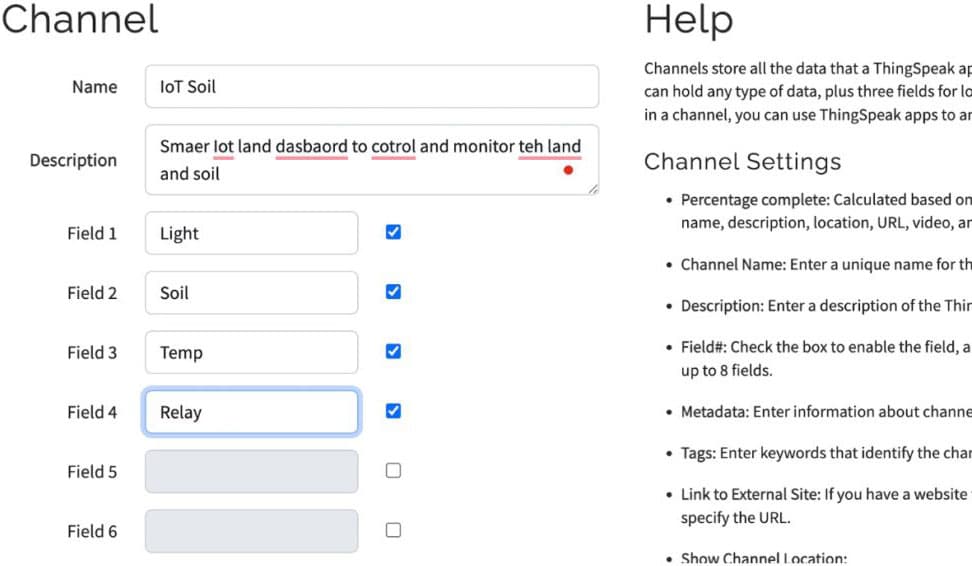

3. Настройте канал:
   • Название: например, «Мониторинг почвы».
   • Поле 1: Влажность почвы (%)
   • Поле 2: Интенсивность света (люкс)
   • Поле 3: Температура (°C)
   • Поле 4: Статус реле (0 = ВЫКЛ, 1 = ВКЛ)
4. Сохраните канал.

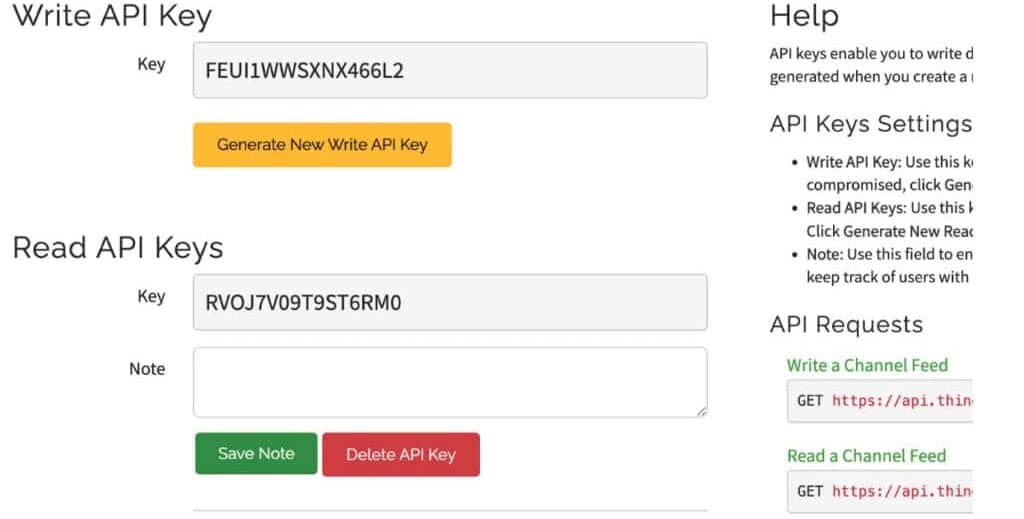

5. Запишите Идентификатор канала и Запишите API Ключ на вкладке API Ключи.

Добавить визуализации

1. Перейдите на вкладку Частный просмотр или Общественный просмотр своего канала.
2. Нажмите Добавить визуализации и создайте диаграммы:
   • Поле 1: линейная диаграмма for влажности почвы (%)
   <ли> Поле 2: линейная диаграмма for интенсивности света (люкс)
3. Поле 3: линейная диаграмма for температуры (°C)
4. Поле 4: датчик или индикатор состояния for состояние реле





Кодирование

После того как панель мониторинга ThingSpeak настроена и API настроен, вы можете написать код. Начните с ввода в код вашего Wi-Fi SSID и пароля. Затем введите свой ключ ThingSpeak Write API в раздел API кода и загрузите его на IndusBoard.

Полную версию кода можно скачать в конце этой статьи.

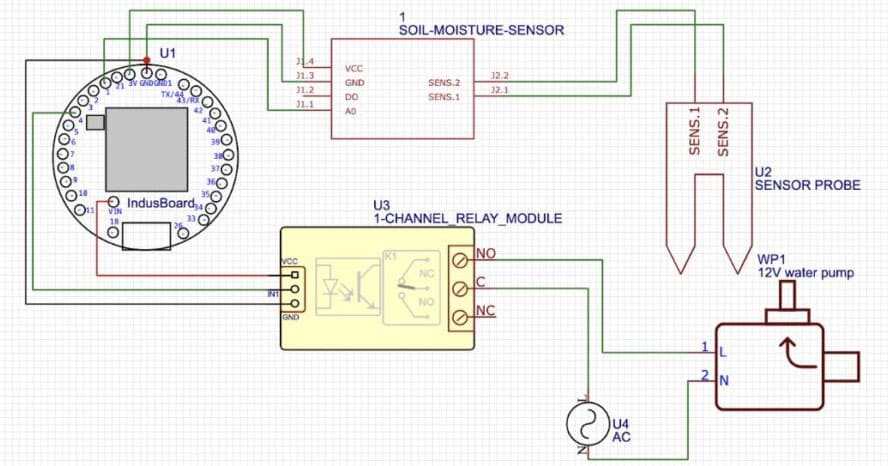

Соединение



Тестирование

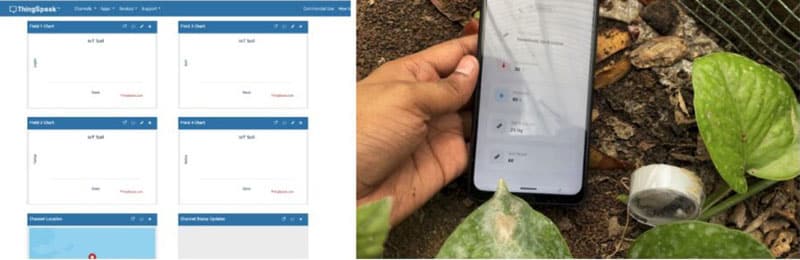

После включения устройства перейдите на панель управления вашего канала ThingSpeak. Вы должны увидеть данные в реальном времени, отображаемые как:

• Линейные диаграммы for влажность почвы, интенсивность света и температура
• Датчик или индикатор состояния for состояния реле (0 for ВЫКЛ, 1 for ВКЛ)

Эти значения обновляются каждые 15 секунд.

Тестирование реле

• Нажмите кнопку ВКЛ на панели управления, чтобы записать 1 в поле 4. Это должно активировать водяной насос, и последовательный монитор зарегистрирует:
  "Реле установлено в положение: ВКЛ"
• Нажмите кнопку ВЫКЛ, чтобы записать 0 в поле 4. Насос должен выключиться, и последовательный монитор подтвердит:
  "Реле установлено в положение: ВЫКЛ"

Устранение неполадок

• Нет данных на ThingSpeak?
  Проверьте учетные данные Wi-Fi, подключение к Интернету и ключ записи API. Убедитесь, что в вашей сети есть стабильный доступ к Интернету.
• Реле не отвечает?
  Проверьте URL-адрес ThingHTTP, IndusBoard IP и порт, а также проводку реле и конфигурацию логики HIGH/LOW.
• Неправильные показания датчика?
  Если показания влажности почвы выходят за пределы диапазона 0–100 %, рассмотрите возможность калибровки датчика или проверки ослабления соединений проводки for.
