Миниатюрный LED Ночной маркер | Полный проект электроники

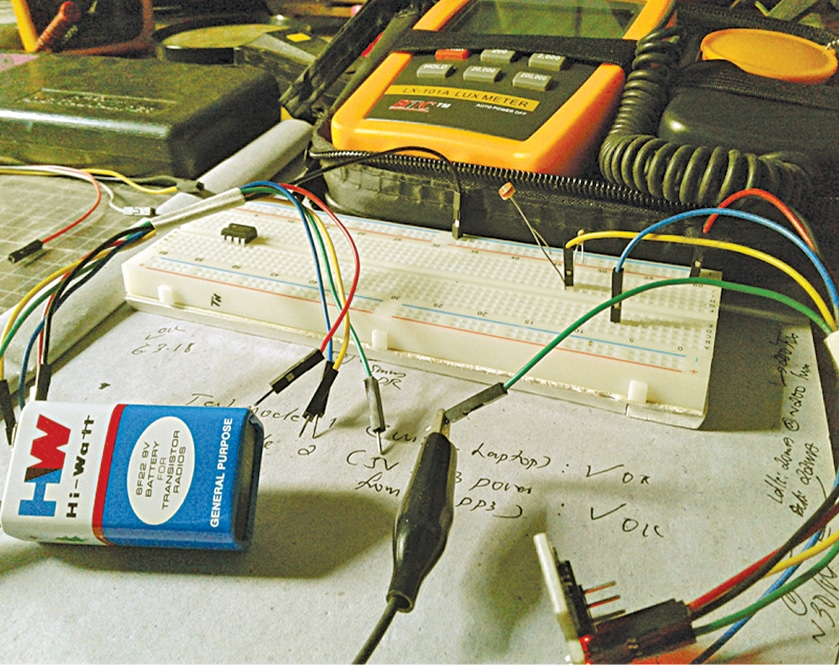

Маленький ночной маркер LED, представленный здесь, представляет собой автоматический световой маяк, который просыпается ночью или когда окружающего его освещения недостаточно. Любой, кто активно действует в темноте (гуляет, ездит верхом, плавает и т. д.), может использовать этот портативный маркер в качестве защитного устройства, чтобы поставить четкую и отчетливую отметку в темноте. Авторский прототип показан на рис. 1.

Схема и работа

Принципиальная схема ночного маркера LED показана на рис. 2. Он состоит из платы Digispark, батареи 9 В и нескольких других компонентов. В основе схемы лежит плата Digispark Attiny85. Разъемы платы Digispark представлены разъемом CON1. Оборудование питается от щелочной батареи 6F22 (9 В) через контакт Vin. Внешний индикатор (LED1) используется для включения маломощного драйвера, подключенного к транзистору малого сигнала BC547 (T1).

Фоторезистор (LDR1), подключенный к аналоговому входному контакту P2 платы, используется для управления внешним маркером LED1 через встроенный контакт P1, который мигает при недостаточном окружающем освещении.

Программа (night_marker.ino) написана на языке программирования Arduino. На плате Digispark предусмотрен разъем в виде интерфейса USB для его программирования через Arduino IDE на компьютере. Кроме того, небольшой код хорошо прокомментирован, что позволяет легко вносить изменения в соответствии с требованиями.

Создание и тестирование

Схема PCB ночного маркера LED показана на рис. 3, а расположение его компонентов — на рис. 4. Соберите компоненты PCB согласно принципиальной схеме.

Загрузите PDF-файлы PCB и компоновки компонентов: Нажмите здесь

Прототип макетной платы был протестирован с батареей напряжением 9 В (6F22), которая хорошо работала при потреблении тока чуть выше 20 мА в режиме ожидания (>200 люкс) и чуть ниже 25 мА в активном состоянии (<10 люкс). Вместо батареи 6F22 9 В рекомендуется использовать литий-ионную/литий-полимерную батарею 2S (7,4 В). Убедитесь, что батарея подключена с соблюдением правильной полярности, так как неправильный вход батареи может привести к сгоранию платы Digispark.

Поместите готовое устройство в водонепроницаемую прозрачную/полупрозрачную коробку, желательно с кнопкой включения/выключения switch (не показано на схеме). Просверлите соответствующие отверстия на передней/верхней панели корпуса для установки LDR1, LED1 и источника питания switch. Кроме того, добавьте прямоугольное окно на одной стороне коробки для разъема USB платы Digispark.

Т.К. Харендран — основатель и промоутер TechNode Protolabz
