Измеритель мутности воды

Мутность воды является важным фактором для поддержания прозрачности воды в различных местах, таких как пруды и озера. Он также необходим для мониторинга систем очистки сточных вод, стиральных машин, аквариумов и многих других устройств. Однако приборов, измеряющих мутность, меньше, и они довольно дороги. Все это усложняет измерение мутности.

POC-видео на английском языке:

POC-видео на хинди:

Спецификация

Для изготовления устройства нам потребуются следующие компоненты:

Кодирование

Установите библиотеку u8g2, которая будет управлять экраном OLED. Для этого перейдите в «Скетч» → «Библиотека» → «Диспетчер библиотек» → «Поиск» → U8G2 → «Установить».

После установки добавьте в код библиотеку u8g2 и создайте переменные для хранения необработанных данных датчиков. Сохраненные необработанные данные преобразуются в напряжение. Переменные также используются для получения значений нефелометрических единиц мутности (NTU). Однако показания NTU предназначены только для справки; это неточно, поскольку датчик нелинейный.

Затем определите номер контакта для датчика. Здесь я использую контакт A1 для датчика.

Далее создайте функцию настройки. Введите скорость передачи данных для последовательной отладки и инициализируйте путь связи для OLED в функции настройки.

Создайте функцию цикла для проверки значений датчиков, хранящихся в переменных. Теперь преобразуйте значения в напряжение, после чего сопоставьте необработанные значения, чтобы получить значения NTU, которые будут отображаться. на экране OLED. Используйте несколько условий if, чтобы проверить диапазон мутности воды, чтобы ее можно было классифицировать как чистую, грязную или мутную воду (для отображения на экране OLED).

Соединение

Подключите компоненты, как показано на принципиальной схеме. Обратите внимание, что датчик мутности состоит из двух частей: одна входит в воду, а другая модуль усиливает сигнал от датчика, погруженного в воду. Датчик подключается к модулю через соединительные кабели. Подключите Arduino к сенсорному модулю согласно приведенной схеме.

Тестирование

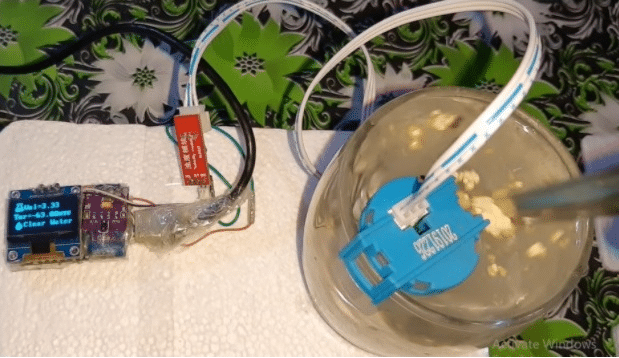

Подайте на устройство напряжение 5 В и поместите датчик в чистую воду. После определения уровня мутности показания отобразятся на экране OLED (который классифицируется как ЧИСТЫЙ). Теперь начните добавлять примеси в чистую воду. Статус уровня мутности меняется с ЧИСТЫЙ на ОБЛАЧНЫЙ, мутный или ГРЯЗНЫЙ.

Поздравляем!! Вы успешно создали недорогой измеритель мутности воды.
