Чтобы получить отличное паяное соединение, подготовка компонентов должен. Очень важно перед пайкой очистить выводы компонентов, провода и контактные поверхности изопропиловым спиртом. Помните, что лужение выводов и проводов компонентов делает пайку соединений быстрой и эффективной. Лужение предполагает нанесение тонкого слоя припоя на компоненты/концы проводов, что значительно способствует передаче тепла к паяным соединениям.

Очевидно, что вам необходимо снять эмаль с медного провода (ECW/магнитный провод), чтобы подготовить его к пайке. Однако лужение провода небольшого сечения (>18SWG) обычным паяльником весьма затруднительно.

С помощью этой самодельной микропаялки можно не только снять термоочищаемую эмаль, но и нанести тонкий слой припоя на зачищенную деталь. Обратите внимание, что провода, изолированные нетермоудаляемой эмалью, перед процессом микролужения следует очистить от царапин.

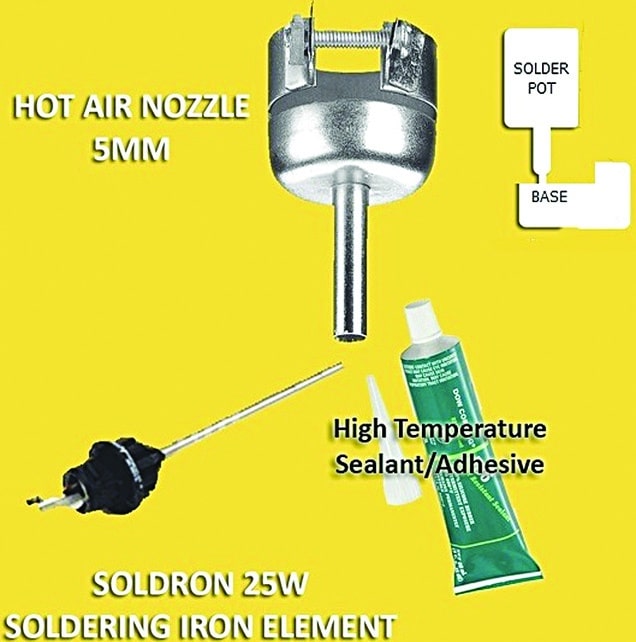

Этот проект «сделай сам» представляет собой настоящий проект по переработке отходов, поскольку он превращает популярный элемент паяльника в ванночку для микроприпоя для вашей лаборатории электроники. В основе этого проекта лежит паяльник мощностью 25 Вт от Soldron (рис. 1). Еще одним необходимым компонентом является стандартное сопло для горячего воздуха диаметром 5 мм для паяльной станции быстрого горячего воздуха SMD, как показано на рис. 2. Помимо этого, вам понадобится всего лишь несколько недорогих компонентов и аксессуаров, как указано в списке деталей!

Рис. 1: Паяльный элемент с соплом

Строительство

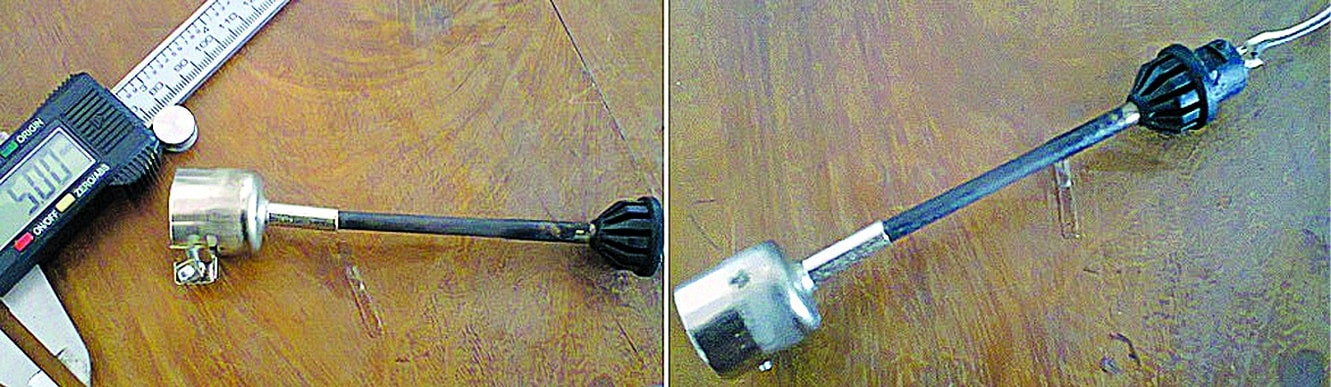

Сначала подключите сопло горячего воздуха непосредственно к наконечнику паяльника. Затем закрепите насадку на наконечнике с помощью высокотемпературного герметика/клея. Сопло образует емкость для припоя. Когда паяльный элемент нагревается, сопло тоже становится горячим. На рис. 1 показан пример микроприпоя, сконструированного таким способом.

Рис. 2: Насадка и другие аксессуары

Рис. 3 показана очень простая схема источника питания, которую можно легко собрать на небольшом куске перфорированной макетной платы. Напряжение сети переменного тока 230 В подается на элемент паяльника через переключатель switch. Диод 1N4007 преобразует напряжение сети переменного тока 230 В в безопасное напряжение питания для элемента паяльника. Красный LED указывает на состояние включения/выключения питания.

Рис. 3: Схема источника питания микроприпоя

Процедура лужения

Заполните ванночку для микроприпоя достаточным количеством припоя, switch включите его и дайте ему нагреться до нужной температуры. По мере повышения температуры ванны вы можете видеть, как припой в ванне тает. Через несколько минут в ванне можно увидеть расплавленный припой. Затем определите длину провода/вывода компонента, который необходимо зачистить. Вставьте конец провода в ванночку с припоем и подождите несколько секунд. Наконец, медленно вытащите провод из ванны с припоем. Без сомнения, вы получите красиво луженый провод/вывод компонента! На рис. 4 показано лужение на зачищенном конце провода.

Рис. 4. Лужение до и после

Внимание! Эта микропаялка предназначена для опытных любителей электроники.

Неопытным людям, незнакомым с инструментами для термопайки и характеристиками расплавленного припоя, не следует его использовать. Для этого предоставьте предупреждающую надпись об использовании кастрюли.
