Формулы цветового кода резисторов, калькулятор и распространенная ошибка

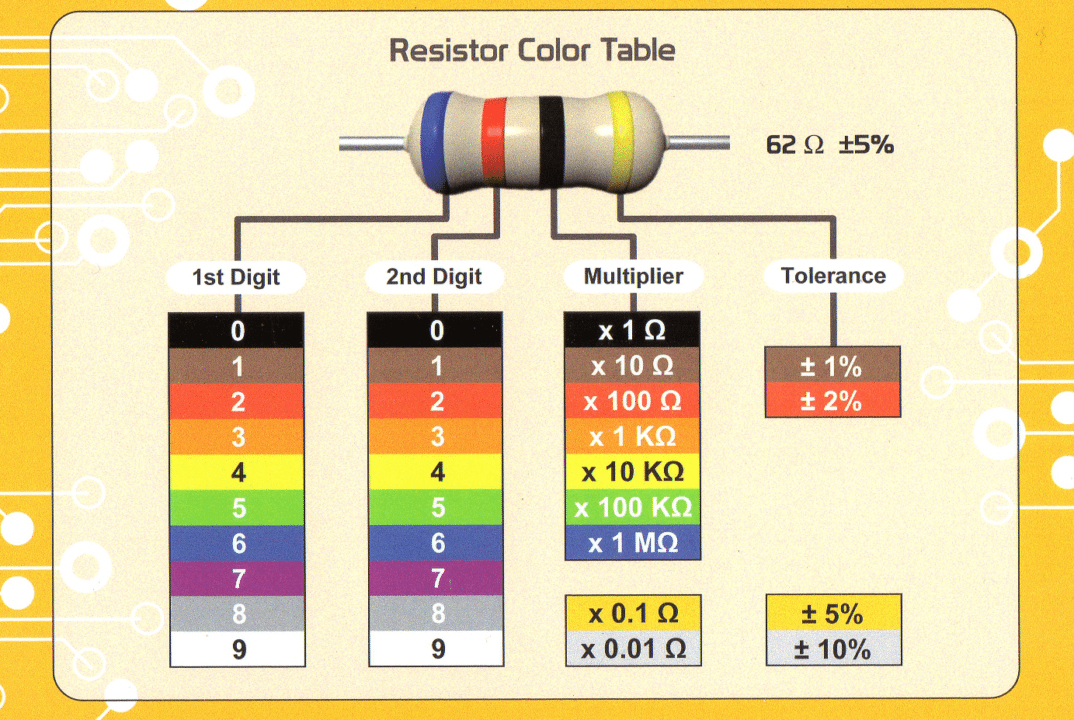

Эта таблица поможет вам управлять цветовым кодом резисторов, чтобы не сжечь схему из-за неправильного резистора.

Прямо под этим изображением находится калькулятор цветового кода резистора, который поможет вам рассчитать цветовой код резистора.

Начало работы с цветовыми кодами резисторов

Резисторы доступны с различными значениями сопротивления: от долей Ома (Ом) до миллионов Ом.

Значения сопротивления, допуска и номинальной мощности обычно напечатаны на корпусе резистора в виде цифр или букв, если корпус резистора достаточно велик, чтобы прочитать отпечаток, например, у резисторов большой мощности.

В большинстве случаев, если резистор небольшого размера, например, 1/4 Вт углеродного или пленочного типа, эти характеристики будут иметь цветовую маркировку. Эти цветные окрашенные полосы создают систему идентификации, известную как цветовой код резистора.

Международная схема цветового кодирования резисторов была разработана много лет назад как простой и быстрый способ определения активного сопротивления резистора независимо от его размера или состояния. Он состоит из набора отдельных цветных колец или полос в спектральном порядке, представляющих каждую цифру номинала резистора.

Маркировка цветового кода резистора всегда считывается по одной полосе, начиная слева направо, при этом полоса допуска большей ширины ориентирована вправо, что указывает на допуск.

При сопоставлении цвета первой полосы с соответствующим номером в столбце цифр таблицы цветов под ней определяется первая цифра, которая представляет собой первую цифру значения сопротивления.

Формулы for Расчет сопротивления на основе цветовых кодов

Расчет сопротивления резистора на основе его цветового кода включает интерпретацию значений отдельных цветовых полос. В стандартном цветовом коде резисторов используются четыре полосы, а иногда и пятая полоса for допуска или температурного коэффициента. Вот формулы для расчета сопротивления:

Для четырехполосных резисторов:

1. Первая полоса (1-я значащая цифра):

   • Присвойте числовое значение цвету первой полосы в соответствии со следующей таблицей:
     • Черный: 0, коричневый: 1, красный: 2, оранжевый: 3, желтый: 4, зеленый: 5, синий: 6, фиолетовый: 7, серый: 8, белый: 9.

2. Вторая полоса (2-я значащая цифра):

   • Присвойте числовое значение цвету второй полосы, используя ту же диаграмму.

3. Множитель (Множитель множителя):

   • Присвойте числовое значение цвету полосы множителя:
     • Черный: x1, коричневый: x10, красный: x100, оранжевый: x1000, желтый: x10000, зеленый: x100000, синий: x1000000, золотой: x0,1, серебристый: x0,01.

4. Расчет сопротивления:

   • Объедините значения, полученные для первой и второй полос, и умножьте на множитель, чтобы получить сопротивление в Омах.
   • Например, if первая полоса — коричневая (1), вторая полоса — черная (0), а множитель — красный (x100), сопротивление — 10 x 100 = 1000 Ом или 1 кОм.

Для пятиполосных резисторов (включая допуск или температурный коэффициент):

1. Первая и вторая группы (1-я и 2-я значащие цифры):

   • То же, что и в четырехдиапазонной системе.

2. Множитель (Множитель множителя):

   • То же, что и в четырехдиапазонной системе.

3. График допуска (процент допуска):

   • Присвойте числовое значение цвету поля допуска:
     • Коричневый: ±1 %, красный: ±2 %, золотой: ±5 %, серебряный: ±10 %.

4. Расчет сопротивления:

   • Объедините значения, полученные для первой и второй полос, и умножьте на множитель, чтобы получить сопротивление в Омах.
   • Поле допуска указывает допустимое процентное отклонение от заявленного сопротивления.

Эти формулы являются фундаментальными for для расшифровки цветовых кодов резисторов и определения значения сопротивления резистора в электронной схеме.

Воспользуйтесь приведенным ниже калькулятором for бесплатно.

Что такое коды допуска?

Цвета резистора, такие как коричневый, красный, зеленый, синий и фиолетовый, используются в качестве кодов допуска только на 5-полосных резисторах. Пустая (20%) «полоса» используется только с «4-полосным» кодом (3 цветные полосы + пустая «полоса»).

Пример: 1

На этом изображении вы увидите его в цвете Желтый-Фиолетовый-Оранжевый-Золотой. Это соответствует 47 кОм с допуском +/- 5%.

Пример: 2

Здесь у нас есть резистор цвета Зеленый-красный-золотой-серебряный, сопротивление которого равно 5,2 Ом с допуском +/- 10 %.

Пример: 3

Резистор цвета Белый-Фиолетовый-Черный будет иметь сопротивление 97 Ом с допуском +/- 20%. Когда вы видите на резисторе только три цветные полосы, вы знаете, что на самом деле это 4-полосный код с пустой (20%) полосой допуска.

Пример: 4

Резистор цвета Оранжевый-Оранжевый-Черный-Коричневый-Фиолетовый будет иметь сопротивление 3,3 кОм с допуском +/- 0,1%.

Пример: 5

Резистор цвета Коричневый-Зеленый-Серый-Серебряный-Красный будет иметь сопротивление 1,58 Ом с допуском +/- 2%.

Пример: 6

Резистор цвета Синий-Коричневый-Зеленый-Серебристый-Синий будет иметь сопротивление 6,15 Ом с допуском +/- 0,25%.

Также читайте: Определение номиналов резисторов в цепи

Распространенные ошибки в цветовом коде резисторов Расчет

Понимание цветовой маркировки резисторов имеет решающее значение for для всех, кто занимается электроникой. Однако распространенные ошибки могут превратить эту, казалось бы, простую задачу в запутанную задачу.

Давайте рассмотрим распространенные ошибки, возникающие при расшифровке цветовой маркировки резисторов, и проиллюстрируем эти проблемы практическими примерами.

Неправильная интерпретация цветовых полос

Одна из наиболее частых ошибок — неправильное толкование последовательности цветовых полос. Каждая полоса представляет собой определенное значение, но неправильное прочтение порядка может привести к неточным показаниям. Давайте углубимся в пример, чтобы продемонстрировать эту проблему.

Пример:

Резистор с цветовой последовательностью красный, красный, оранжевый и золотой может быть ошибочно принят за 22 000 Ом (красный-красный), хотя на самом деле это 22 000 000 Ом или 22 мегаом (красный-красный-оранжевый).

Игнорирование диапазонов допуска

Еще одна распространенная ошибка — не учитывать диапазон допуска. Поле допуска указывает допустимое процентное отклонение от заявленного значения сопротивления. Игнорирование этой полосы может привести к выбору резистора с неприемлемым уровнем допуска.

Пример:

Резистор с цветными полосами Желтый, Фиолетовый, Зеленый и Серебристый может показаться сопротивлением 47 Ом (Желтый-Фиолетовый-Зеленый), но if полоса допуска серебра не учитывается, фактический допуск может быть шире, чем ожидалось.

Не удалось учесть for Температурный коэффициент

Некоторые резисторы имеют пятую полосу, обозначающую температурный коэффициент. Пренебрежение этой полосой может привести к просчетам, особенно в приложениях, чувствительных к изменениям температуры.

Пример:

Резистор с цветными полосами коричневого, черного, красного, оранжевого и коричневого цвета может ошибочно принимать значение for 10 000 Ом (коричневый-черный-красный), но температурный коэффициент указывает на отклонения, которые следует учитывать.

Освоение цветовой маркировки резисторов требует внимания к деталям и понимания потенциальных ошибок. Зная типичные ошибки и изучая практические примеры, вы сможете уверенно ориентироваться в красочном мире резисторов в своих электронных проектах.

Видеоруководство по цветовой кодировке резисторов
