Precision Тактовая схема | Доступна подробная принципиальная схема

В этих прецизионных часах используются всего две микросхемы и один полевой транзистор (JFET) в сочетании с общедоступным кристаллом и несколькими другими пассивными компонентами.

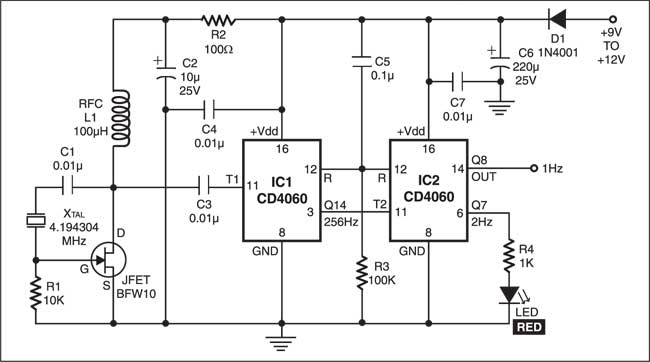

Кварцевый генератор типа Пирса формируется на основе n-канального JFET BFW10 с использованием компонентов, показанных на рисунке. Широко доступный недорогой кристалл с частотой 4,194–304 МГц подключен между его затвором и стоком через конденсатор C1. Готовая радиочастотная катушка 100 мкГн (RFC) формирует нагрузку для JFET на кристаллической частоте, а также предотвращает попадание радиочастотного сигнала в источник постоянного тока.

Выходной сигнал 4,194304 МГц со стока подается на входной контакт 11 14-каскадного двоичного счетчика-генератора CD4060 (IC1). Выходной сигнал вывода 3 микросхемы IC1 равен частоте кристалла, разделенной на 16 384, т.е. 4,194304 МГц/16 384 = 256 Гц, которая подключена к выводу 11 другой микросхемы CD4060 (IC2). Выход Q8 с контакта 14 микросхемы IC2 дополнительно делит входную частоту на 256, чтобы получить импульсы частотой 1 Гц (с коэффициентом заполнения 50%). LED, подключенный к выводу 6 (Q7) микросхемы IC2, мигает с частотой 2 Гц (время включения = 0,25 секунды и время выключения = 0,25 секунды), указывая на то, что схема работает правильно.

Статья была впервые опубликована в январе 2003 года и недавно обновлена.
