LED Таймер «песочные часы» | Доступна подробная принципиальная схема

Эта схема (рис. 1) имитирует старый таймер в виде песочных часов. Всего 32 светодиода создают эффект песчинок, переходящих из верхней половины песочных часов в нижнюю.

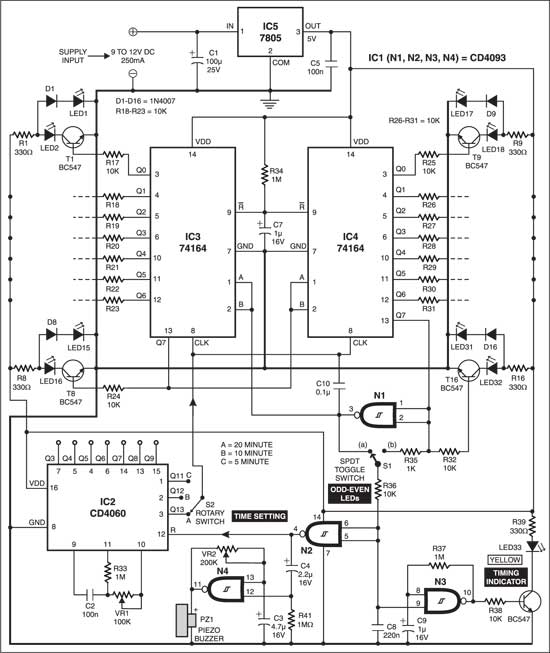

LED схема таймера «песочные часы»

При включении питания сдвиговые регистры IC3 и IC4 сбрасываются с помощью схемы сброса при включении питания, образованной резистором R34 и конденсатором C7. Через несколько секунд начинается действие песочных часов. IC CD4060B (IC2) представляет собой 14-ступенчатый пульсирующий двоичный счетчик со встроенным генератором. Он генерирует тактовые импульсы, которые подаются на оба сдвиговых регистра (IC3 и IC4). Тактовую частоту можно регулировать с помощью предустановки VR1, поворотный while switch S2 помогает выбирать периоды времени.

Доступны варианты периода времени: 5, 10 и 20 минут. Дополнительные опции доступны при использовании выходов с Q3 по Q9 IC2.

Переключатель S1 представляет собой SPDT switch, который выбирает набор светодиодов с нечетными или четными номерами. Другими словами, он выбирает, какая сторона песочных часов находится вверху.

Работа схемы

Предполагая, что S1 находится в положении (a), каждый тактовый импульс вызывает сдвиг высокого логического уровня на IC3 через его входы A и B, пока вывод 13 (Q7) IC4 остается низким. Старший разряд (Q7) IC3 сдвигается на входы A и B IC4. Управляемые выходами сдвиговых регистров транзисторы с Т1 по Т16 switch выключают светодиоды с нечетными номерами и switch включают светодиоды с четными номерами последовательно, когда на выводе 13 IC4 устанавливается высокий уровень. Счетчик IC2 сбрасывается через вентили N1 и N2 микросхемы IC1 (CD4093, который представляет собой счетверенный двухвходовой вентиль Шмидта И-НЕ), while генератор N4 подает звуковой сигнал пьезозуммера PZ1. По завершении одного цикла синхронизации зуммер прекращается после подачи двух звуковых сигналов, а желтый индикатор синхронизации LED также перестает мигать. Звук зуммера может быть установлен с помощью VR2 и C3.

Теперь переверните песочные часы и переверните SPDT switch S1 на (b). Низкие логические уровни перемещаются на IC3, при этом вывод 13 IC4 находится на высоком логическом уровне. Теперь светодиоды с четными номерами гаснут один за другим, а светодиоды с нечетными номерами загораются один за другим, пока на выводе 13 IC4 не перейдет низкий уровень и не прозвучит звуковой сигнал. Светодиод 33 указывает, что песочные часы готовы к отсчету времени.

Возьмите кусок темного акрила или пластика размером 15x5 см для крепления светодиодов. Установите switch S1 в задней части шкафа. Схема работает от источника питания 9 В, 250 мА, обеспечиваемого выпрямителем батареи. Соблюдайте осторожность при подключении светодиодов while. Схема симметрична и может быть собрана на veroboard или универсальной PCB.

Статья была впервые опубликована в феврале 2003 года и недавно обновлена.
