Выбранная схема!!!

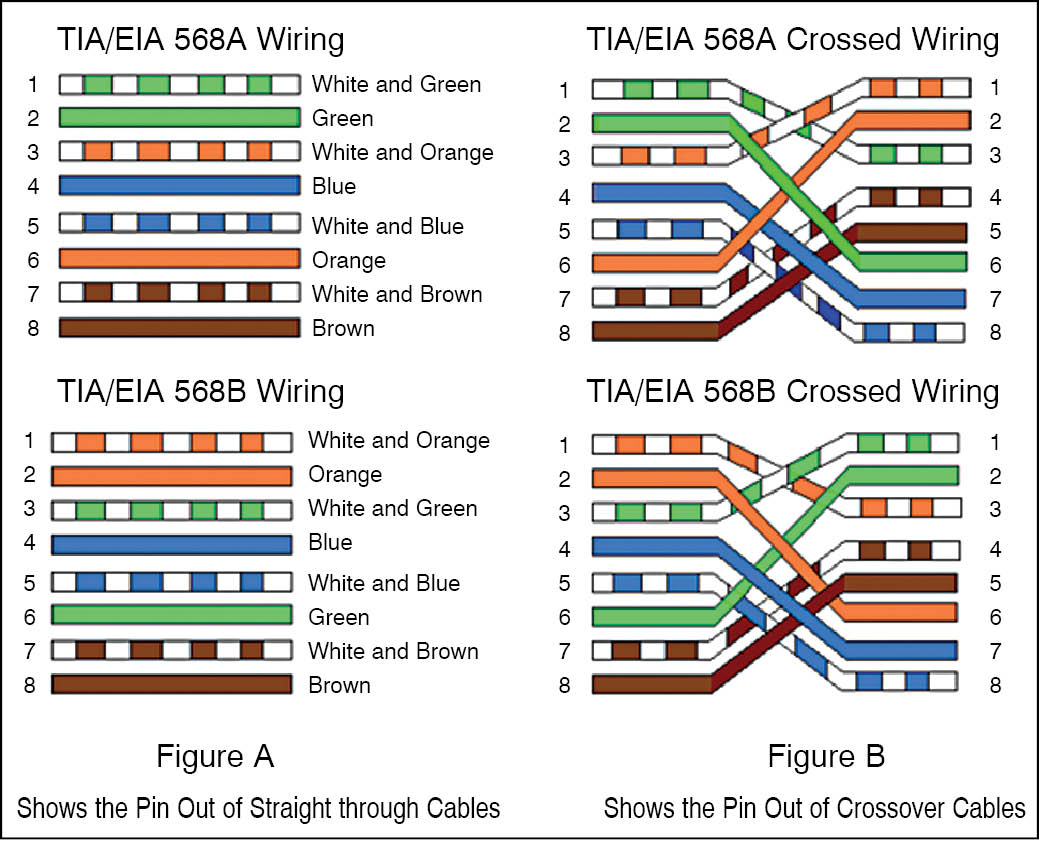

Здесь описан простой кабель RJ45 Схема тестера, которую можно использовать для тестирования сетевых кабелей RJ45. Схема может проверять как прямые, так и перекрестные сетевые кабели RJ45. Это недорогой тестер, разработанный с использованием легкодоступных компонентов. На рис. 1 показана разница между прямыми и перекрестными сетевыми кабелями. Тестер также указывает тип тестируемого кабеля с различной последовательностью свечения светодиодов для обоих типов кабелей.
Схема тестера кабеля RJ45

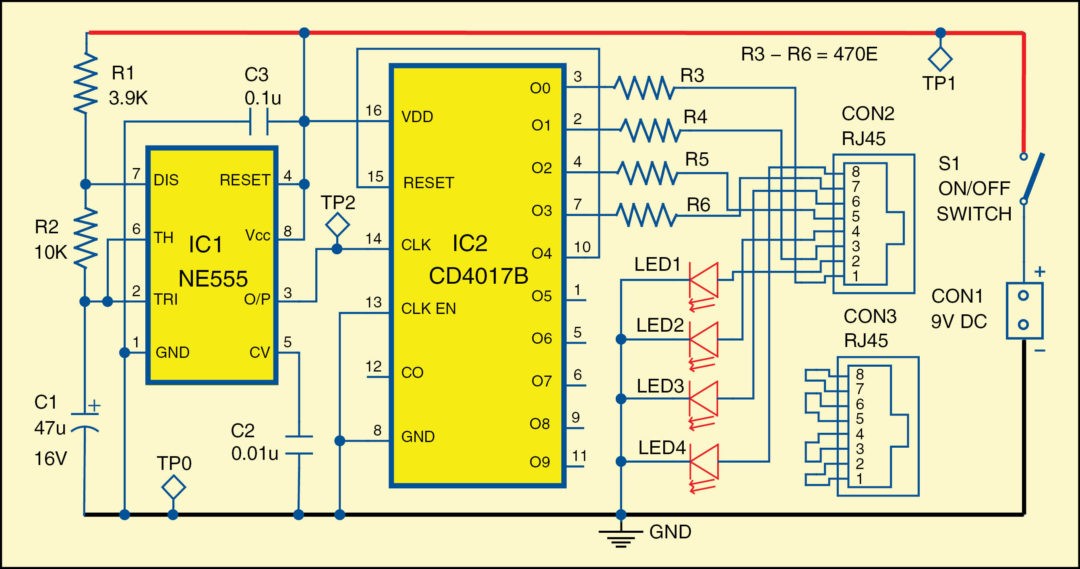

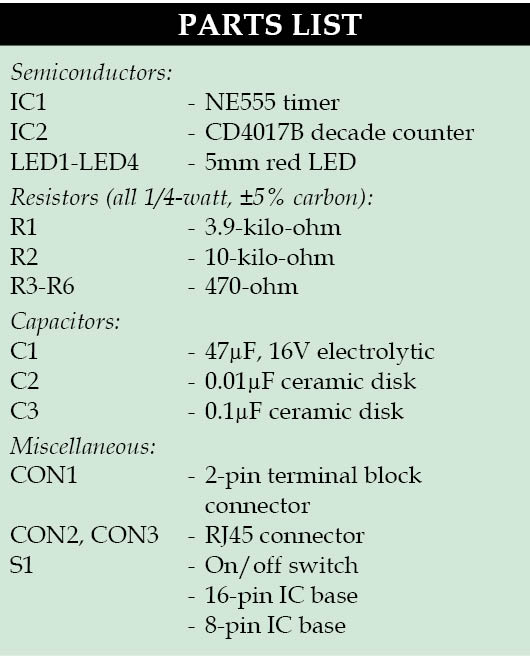

Рис. 2 показана принципиальная схема кабельного тестера RJ45. В схеме используются легкодоступные компоненты, такие как таймер NE555 (IC1), десятичный счетчик CD4017B (IC2) и несколько других компонентов. IC1 — популярный таймер, работающий в режиме нестабильного мультивибратора, генерирующий выходные импульсы частотой около 1 Гц на выводе 3.
Загрузите PCB и PDF-файлы компоновки компонентов: нажмите здесь
Эти импульсы служат тактовыми импульсами для декадного счетчика IC2. На выходы O0–O3 микросхемы IC2 один за другим подаются высокие входные импульсы, поступающие на контакт 14. Они подключены к разъему RJ45 CON2 так, что импульс передается через одну ножку каждой пары проводов, а ножки return соединяются с землей через светодиоды, показывающие ток в каждой паре. Резисторы R3–R6 используются для ограничения тока через каждый LED. Выход O4 сбрасывает счетчик IC2 на каждом пятом такте.
Для тестирования Кабель RJ45, подключите кабель между CON2 и CON3 и switch источника питания через switch S1.
Если светодиоды светятся в следующем порядке: LED1, LED2, LED3 и LED4, то тестируемый кабель относится к прямоточному типу и работает нормально. Аналогично светятся светодиоды if в последовательности LED2, LED3, LED1 и LED4, кабель перекрестного типа и работает хорошо. См. таблицу I для получения информации о последовательности светодиодов.
Создание и тестирование

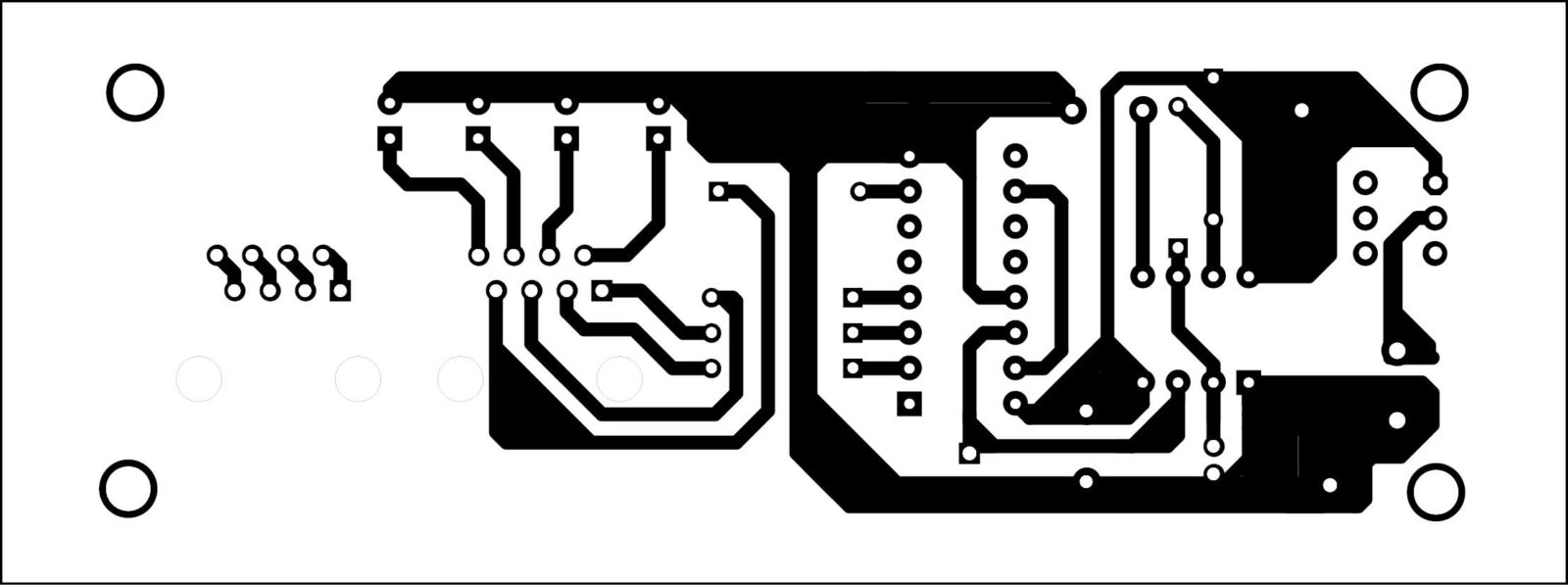

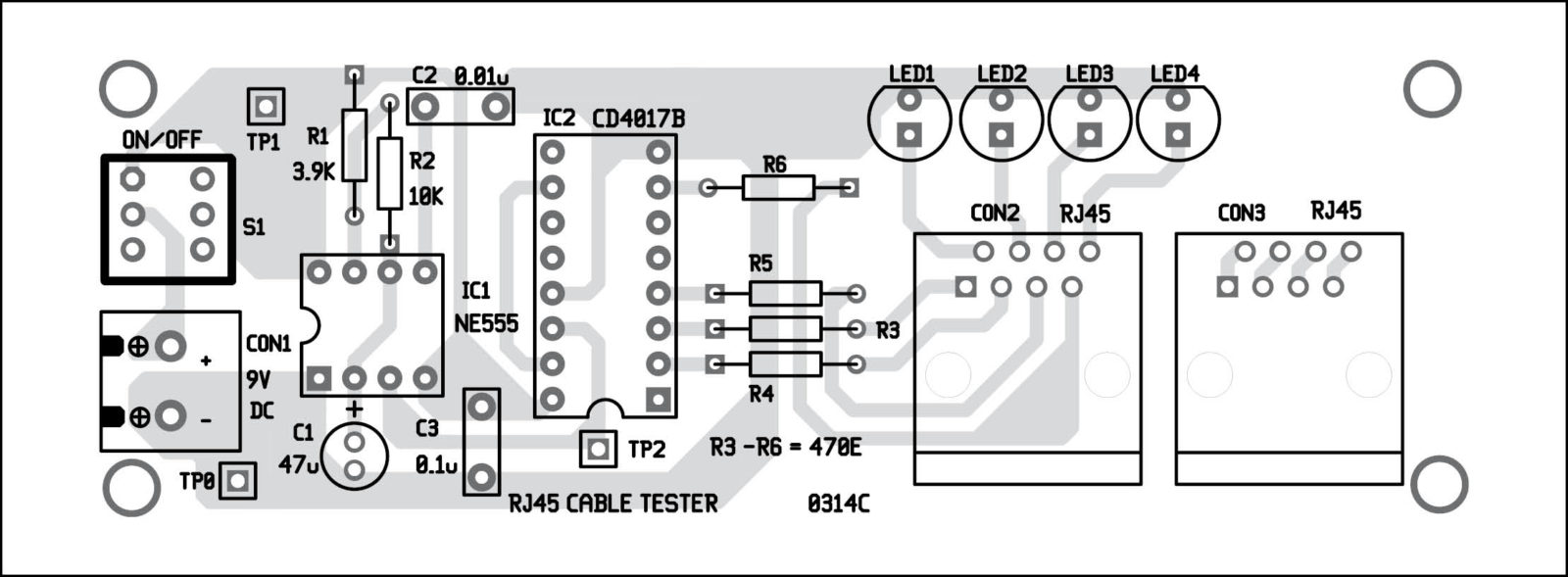

Односторонний PCB для кабельного тестера RJ45 показан на рис. 3, а расположение его компонентов на рис. 4. После сборки схемы на PCB заключите ее в подходящий пластиковый корпус case.
Установите все компоненты на PCB и поместите его в пластиковый шкаф. Расположите в шкафу так, чтобы CON1, CON2, CON3, S1 и LED1–LED4 выступали из шкафа для правильной работы. Схема проста и не требует длительного тестирования, но проверяйте различные уровни напряжения в контрольных точках, соответствующих таблице контрольных точек.
Статья была первоначально опубликована в марте 2014 года и недавно обновлена.
