Числовой индикатор уровня воды | Полная принципиальная схема с пояснениями

Большинство индикаторов уровня воды в резервуарах для воды основаны на количестве светящихся светодиодов, указывающих соответствующий уровень воды в контейнере.

Здесь мы представляем цифровой индикатор уровня воды. Он использует 7-сегментный дисплей для отображения уровня воды в числовой форме от «0» до «9».

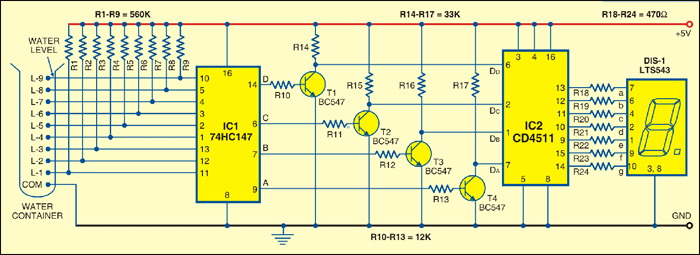

Схема индикатора уровня воды

Схема работает от регулируемого источника питания 5 В. Он построен на основе приоритетного кодера IC 74HC147 (IC1), декодера BCD-7-сегментов IC CD4511 (IC2), 7-сегментного дисплея LTS543 (DIS1) и нескольких дискретных компонентов. Благодаря высокому входному сопротивлению IC1 определяет наличие воды в контейнере с помощью девяти входных клемм.

Входы подключены к +5В через резисторы сопротивлением 560 кОм. Клемма заземления датчика должна находиться на дне контейнера (бака). IC 74HC147 имеет девять входов с активным низким уровнем и преобразует активный вход в выходной BCD с активным низким уровнем. Вход L-9 имеет наивысший приоритет.

Выходы IC1 (A, B, C и D) подаются на IC2 через транзисторы T1–T4. Этот логический инвертор используется для преобразования выходного сигнала с активным низким уровнем IC1 в активный высокий уровень для IC2. BCD-код, полученный IC2, отображается на 7-сегментном дисплее LTS543. Резисторы R18–R24 ограничивают ток через дисплей.

Эксплуатация и усиление; Работаю

Когда резервуар пуст, все входы IC1 остаются в высоком состоянии. В результате его выход также остается высоким, что делает все входы IC2 низкими. На дисплее LTS543 на этом этапе отображается «0», что означает, что бак пуст. Аналогичным образом, когда уровень воды достигает положения L-1, на дисплее отображается «1», а когда уровень воды достигает положения L-8, на дисплее отображается «8».

Наконец, когда резервуар заполнен, все входы IC1 становятся низкими, а его выходной уровень становится низким, чтобы сделать все входы IC2 высокими. На дисплее LTS543 теперь отображается цифра 9, что означает, что бак полон.

Соберите схему на универсальном PCB и поместите в коробку. Установите 7-сегментный LTS543 на переднюю панель коробки. Для датчиков L-1–L-9 и заземления используйте полосы из нержавеющего проводящего металла (из нержавеющей стали).
