Автоматический парковочный свет для автомобилей | Доступен подробный проект

Ночью габаритные огни делают ваш припаркованный автомобиль видимым для автомобилистов, чтобы они не врезались в него. Однако эти фонари потребляют значительную мощность аккумулятора вашего автомобиля. Вот простая автоматическая система стояночных огней, которая работает при нулевом токе в режиме ожидания. Схема предназначена для автоматического включения габаритных огней на 30 секунд при обнаружении света приближающегося автомобиля сзади или спереди. Эта автоматическая функция обеспечивает безопасность припаркованного автомобиля в ночное время.

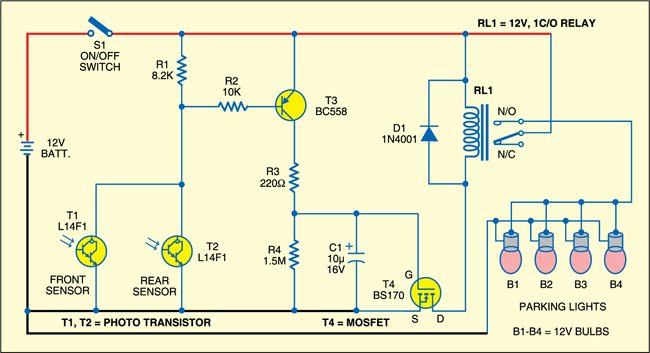

Цепь автоматического стояночного освещения

Схема построена на транзисторах T1–T3, MOSFET T4 (BS170) и некоторых дискретных компонентах. Фототранзисторы Дарлингтона T1 и T2 (каждый L14F1) действуют как передний и задний датчики. Когда свет приближающегося автомобиля падает на соответствующий фототранзистор, транзистор T3 проводит ток и запускает затвор MOSFET T4 через R3. Реле RL1 подает питание на период, определяемый резистором R4 и конденсатором C1, и включает габаритные огни (B1–B4) через свои замыкающие контакты. По истечении заданного времени реле RL1 обесточивается и габаритные огни выключаются.

Соберите схему на универсальном PCB и вложите в подходящий case. Установите передние и задние датчики (фототранзисторы Т1 и Т2) так, чтобы они получали свет непосредственно от приближающегося автомобиля, а не окружающий свет, например уличный свет. Закрепите лампы на 12 В от B1 до B4 в подходящем месте вашего автомобиля или на парковке.

Статья была первоначально опубликована в сентябре 2008 г. и недавно обновлена.
