Цифровой измеритель влажности почвы | Подробная схема доступна с исходным кодом

Вставьте щупы сенсорной головки в почву, чтобы определить ее влажность, и осторожно отрегулируйте предустановленное значение VR1 так, чтобы на контакте A1 Arduino (Board1) if было напряжение чуть выше 3 В, почва была достаточно влажной.

Создание и тестирование

Повторите процесс калибровки со случайным образом отобранными образцами почвы от очень сухой до очень влажной, отражающими разные уровни влажности. Перенастройте VR1, if необходимо, пока вы удовлетворены процессом калибровки. (Обратите внимание, что глубина проникновения датчиков в почву влияет на калибровку.) Для завершения проекта соедините головку датчика с остальным оборудованием.

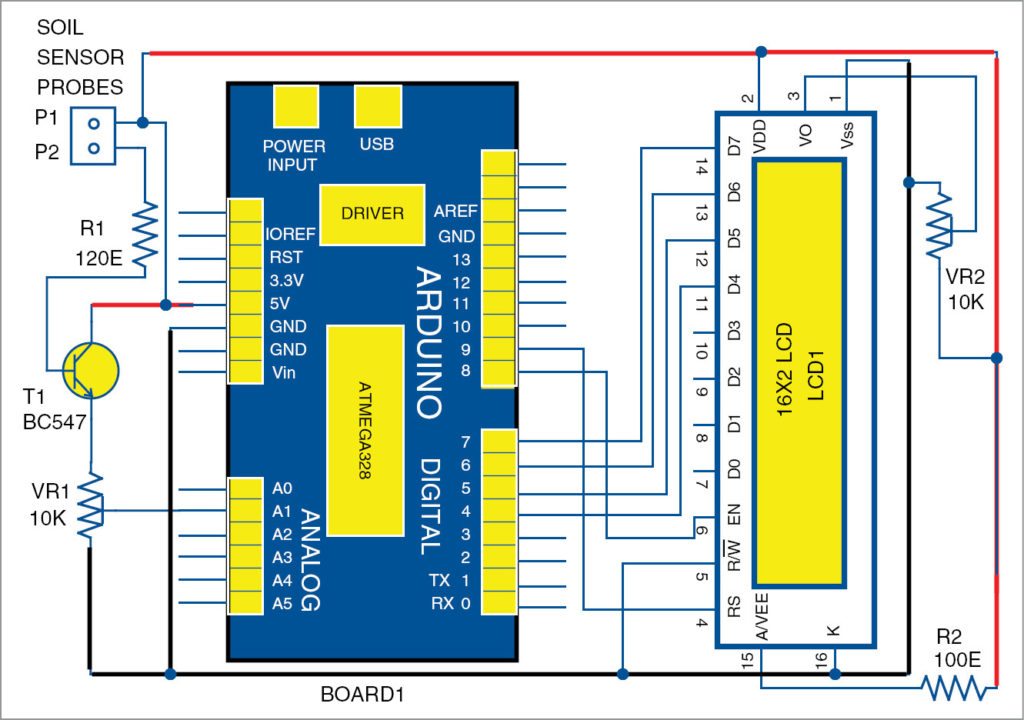

Остальное оборудование представляет собой комбинацию микроконтроллера Arduino и твердотельной панели дисплея. Для компактности для управления панелью LCD 16×2 используется платформа Arduino Nano V3.

Хотя для питания аппаратной установки используется аккумуляторная батарея на 6 В, вы также можете без проблем использовать внешний источник постоянного тока в диапазоне 7–12 В по VIN-коду Board1. Предустановка 10 кОм (VR2) включена для регулировки уровня контрастности дисплея. Аналогично резистор сопротивлением 100 Ом (R2) ограничивает рабочий ток лампы подсветки внутри панели дисплея.

После сборки оборудования загрузите код (скетч) в микроконтроллер, то есть скопируйте скетч, вставьте его в Arduino IDE, скомпилируйте и загрузите. Это должно сработать с первого раза, и на экране LCD должно появиться сообщение, показанное на рис. 3.

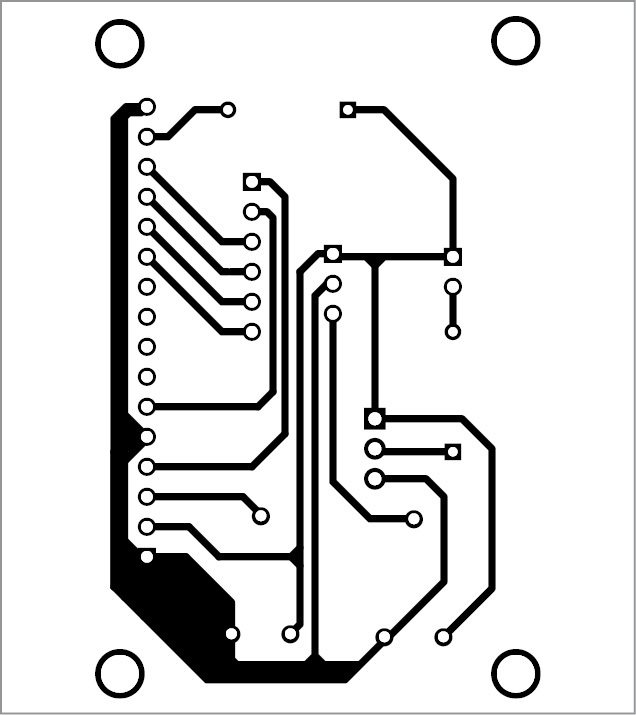

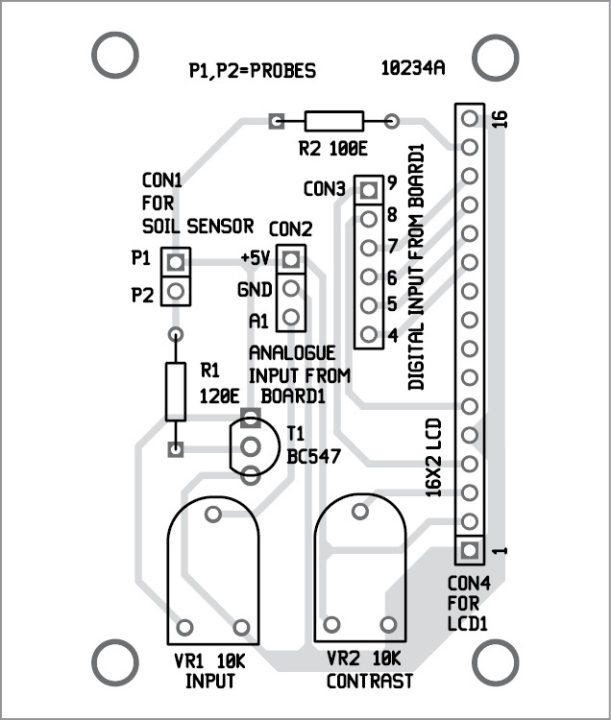

Односторонний PCB для измерителя влажности почвы показан на рис. 4, а расположение его компонентов — на рис. 5. Поместите PCB в подходящую коробку.

Описание компонентов

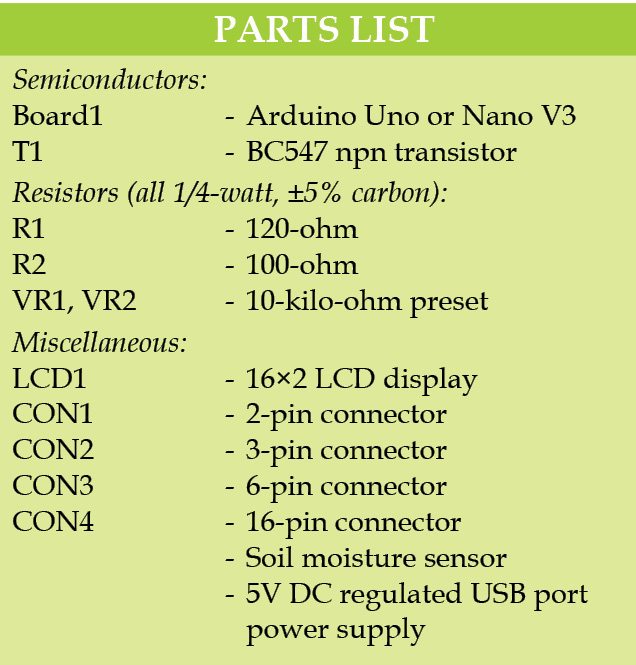

Разъемы CON1, CON2, CON3 и CON4 предназначены для подключения датчика датчика, аналогового входа, платы1 и ЖК-дисплея1 соответственно.

В настоящее время самым дешевым чипом с последовательным интерфейсом USB на рынке является CH340G, а большинство недорогих модулей микроконтроллеров Nano V3, совместимых с Arduino (с разъемом USB mini-B), имеют встроенный чип CH340G с последовательным интерфейсом USB.

Arduino Nano V3 может питаться через соединение USB mini-B или внешний регулируемый источник питания постоянного тока 5 В на контакте 5 В на плате 1.

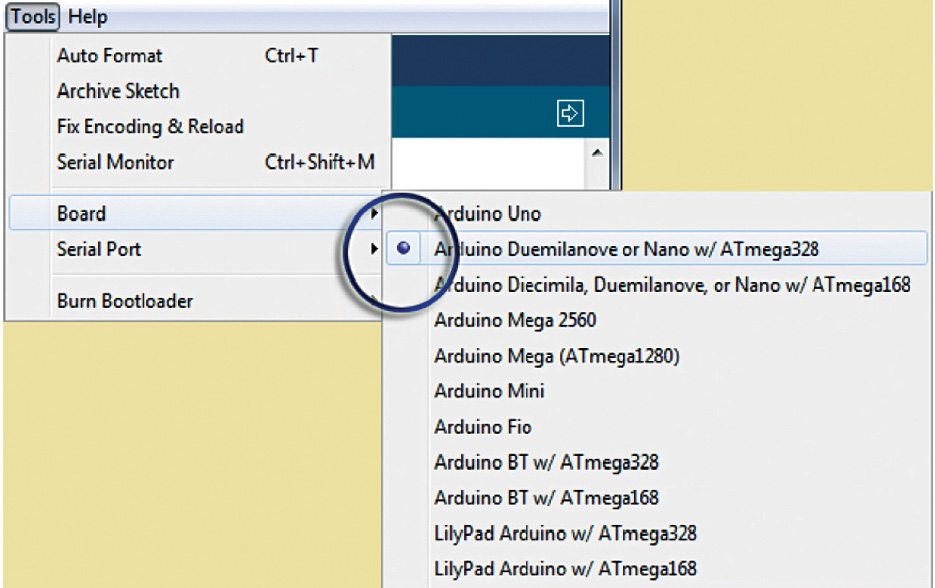

Чип CH340G на Arduino Nano V3 питается только от if, плата питается от USB. В результате при работе от внешнего источника питания (не USB) выходное напряжение 3,3 В (обеспечиваемое микросхемой CH340) недоступно. Arduino Nano V3 можно программировать с помощью программного обеспечения Arduino (IDE). Просто выберите Arduino Duemilanove или Nano w/ATmega328 в меню «Инструменты», как показано на рис. 6.

Драйвер для клона Arduino Nano V3 доступен здесь.

Заметка о лаборатории. Проект был протестирован в EFY с использованием платы Arduino Uno.

Загрузите PCB и PDF-файлы со схемами компонентов: НАЖМИТЕ ЗДЕСЬ

Загрузить исходный код: НАЖМИТЕ ЗДЕСЬ
